Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Modellnummer: | C-CCGW 09T304 | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Randarten: | Chip Breaker |
| Spitzen: | 1N | Maschinelle Bearbeitung: | Vollenden |
| Hervorheben: | MND10 PCD,das Einsätze schneidet,C-CCGW09T304 PCD |
||

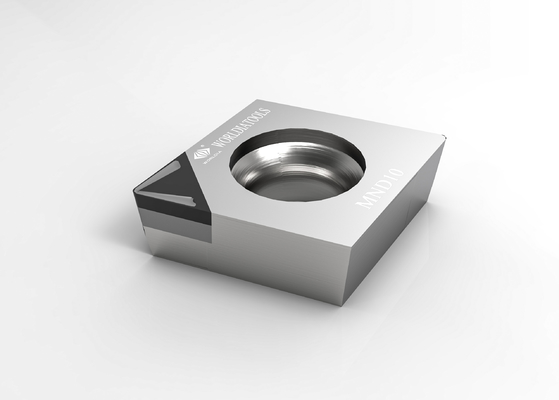

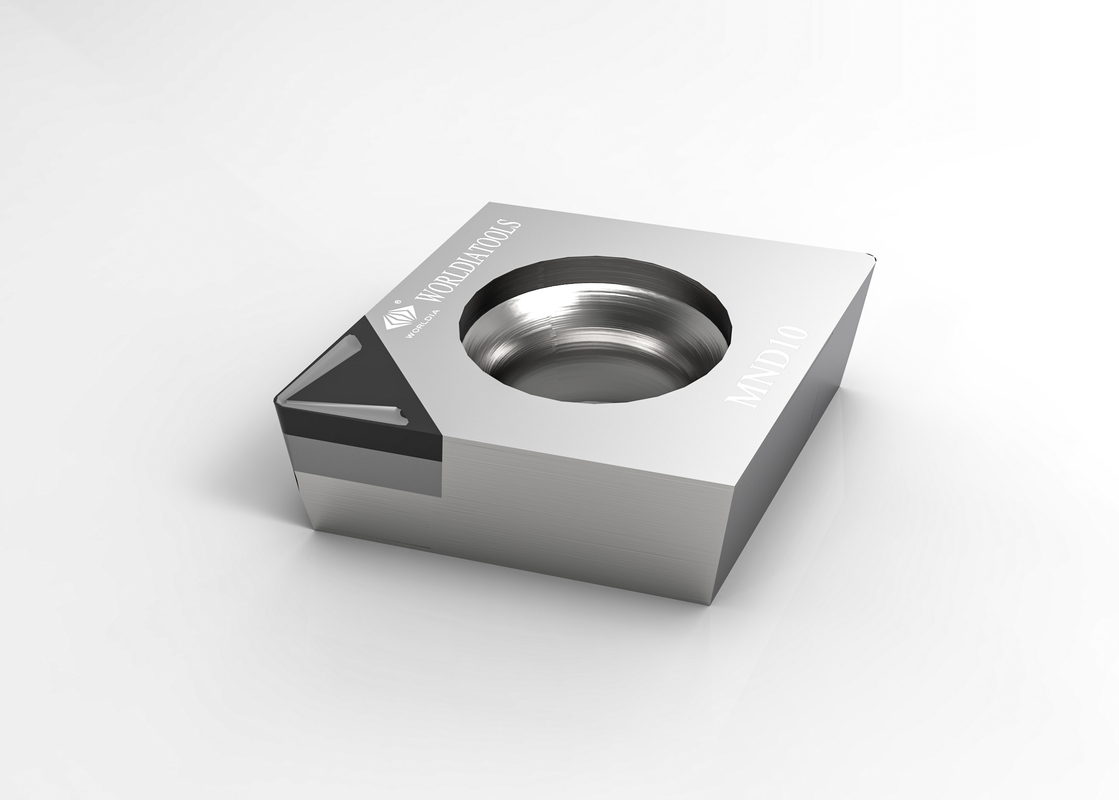

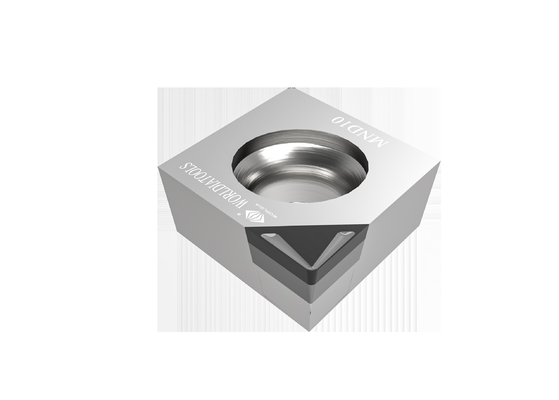

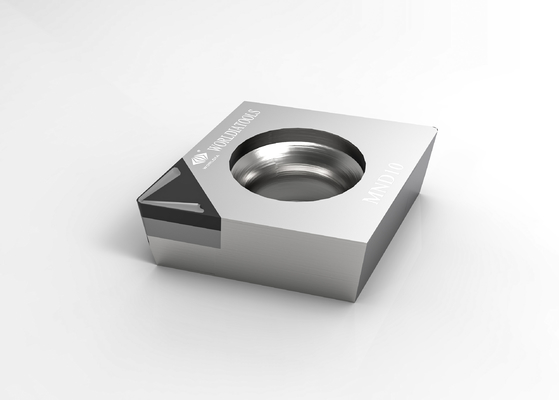

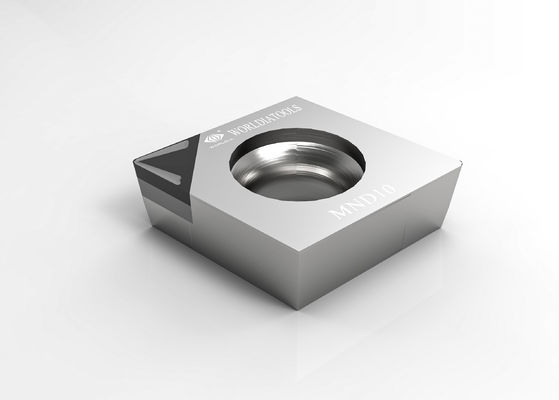

C-CCGW 09T304 Standard-Karbid-Dreh-PKD-Schneideinsatz für NE-Werkstoffe
Beschreibung:
"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert.
ManaNova ist ein Konzept, das aus Sicht der Endverbraucher steht, wir wählen ausschließlich PCD- und PCBN-Materialien
um den universellen Schneideffekt bereitzustellen.
MANANOVA nimmt „Einfache Auswahl und schnelle Lieferung“ als Merkmal, das schnell und effizient liefern soll
Service für in- und ausländische Kunden, um deren Bedarf an standardisierten und universellen Werkzeugen zu decken.
Vorteile:
Der Worldia PCD-Einsatz zeichnet sich durch hohe Härte, hohe Druckfestigkeit,
große Wärmeleitfähigkeit und gute Verschleißfestigkeit.
Es arbeitet mit hoher Verarbeitungsgenauigkeit und großer Effizienz bei hoher Geschwindigkeit.
PKD-Wendeplatte mit Spanbrecher hat einen hervorragenden Spanbruch bei der Endbearbeitung
Material:
Werkzeuge mit Schneidstoffen aus polykristallinem Diamant (PCD) können Ihre Werkzeugkosten erheblich senken,
PKD-Werkzeuge sind ideal für den Einsatz bei Nichteisenmetallen wie Aluminium-, Zink- und Magnesiumlegierungen,
GFK-Verbundwerkstoffe, kohlefaserverstärkte Kunststoffe, „grünes“ Hartmetall und Keramik sowie alle abrasiven Materialien.
Anwendung:
| MND10 | Angewandt auf das Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
Hauptprodukte:
PKD-Einsatz eignet sich für die Schrupp- und Endbearbeitung von Aluminiumlegierungen und anderen Nichteisenmetallen.
PCBN-Einsatz 7Material/1 Typ, universell für gehärteten Stahl, Gusseisen, Sphäroguss und Pulvermetallurgie.
Vorteile:
· Universell
· Einfache Auswahl
· Schnelle Lieferung
Spezifikation:
| CCGW | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3,97 | 0,2 | 4.4 | 2.5 | √ |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 6.4 | √ |
Empfehlung:
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
