Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCBN | Verwendung: | Drehenwerkzeuge |
| Material: | PCBN+Carbide | PCBN-Grad: | MNH10C/20C/30C |
| Modellnummer: | CCGW 060202 | Anwendung: | Hoch-Präzisionszusammenbringen des härtbaren Stahls |
| Hervorheben: | PCBN-Karbid-Dreheneinsätze,Dreheneinsätze des Karbid-CCGW060202,Einsatz WORLDIA CCGW |
||

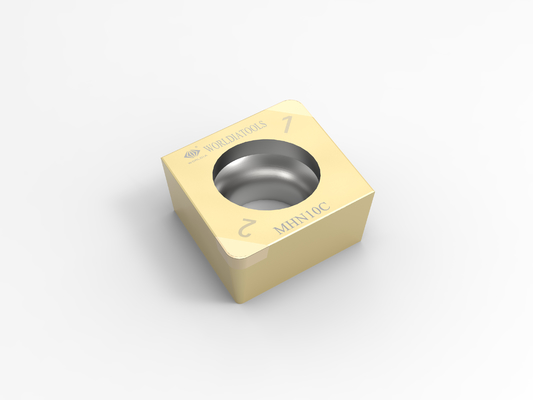

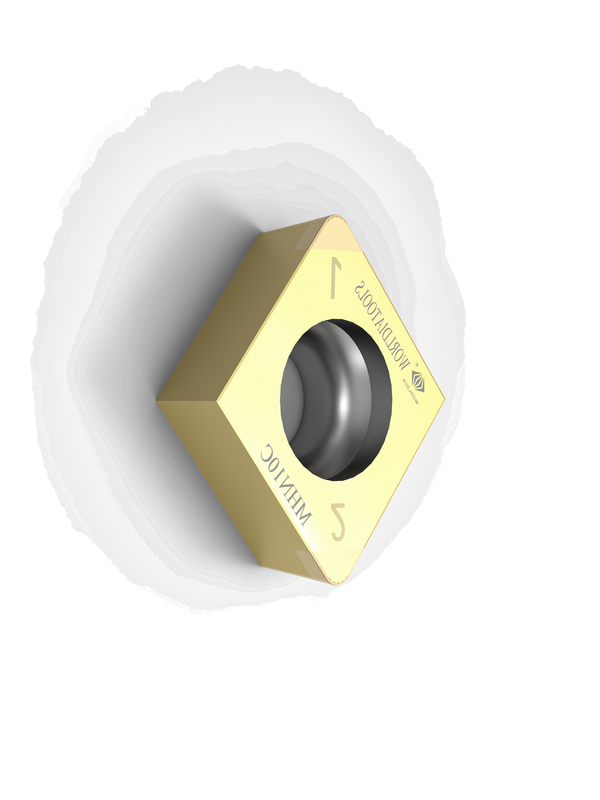

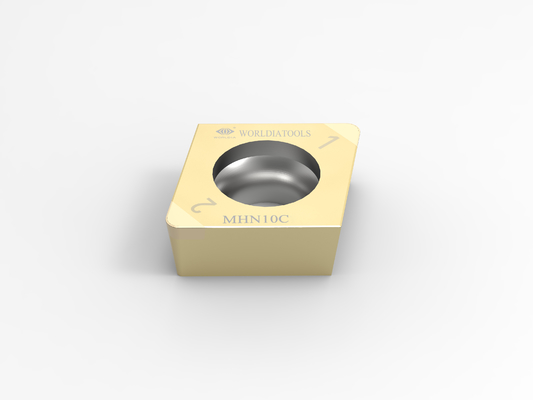

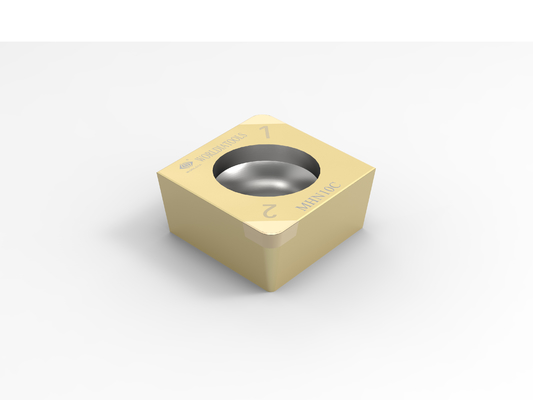

Standard-PCBN Karbid CCGW060202, das PCBN-Ausschnitt-Einsatz für Stahl dreht
Hauptprodukte:
PCBN-Einsatz: 7 Materialien/1 Art, allgemeinhin für Stahl, Roheisen, duktiles Eisen und Pulvermetallurgie.
Cbn-Werkzeuge sind für den Gebrauch mit Stahl, Gusseisen und gesinterten Eisen sowie Pulvermetallurgie ideal.
Beschreibung:
MHNxxx wird für die allgemeine Verarbeitung von Stahl Materialien verwendet, die für verschiedenes weitverbreitet sein können
Verarbeitung von niedrige Geschwindigkeit zu hohe Geschwindigkeit, von ununterbrochenem zu starkem zeitweiligem.
MHN10C ist für ununterbrochenen Ausschnitt passend,
MHN20C ist für unterbrochenen Ausschnitt passend,
MNH30C ist für schweren unterbrochenen Ausschnitt passend.
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das an der Ansicht von Endbenutzern steht, wir wählen ausschließlich PCD- und PCBN-Materialien
zu den Universalschnitteffekt zur Verfügung stellen.
Das Hauptmerkmal von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“ ist einfach, entsprechend der Vergleichstabelle und -anwendung zu wählen.
„Schnelle Lieferung“ ist alle Arten Einsätze ManaNova PCD/PCBN im Katalog sind verfügbar auf Lager.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Anwendung:
| MHN10C | Zugetroffen auf den ununterbrochenen Ausschnitt von Stahl |
| MHN20C | Zugetroffen auf mittleren unterbrochenen Ausschnitt von Stahl |
| MHN30C | Zugetroffen auf den schweren unterbrochenen Ausschnitt von Stahl |
| MKN10 | Zugetroffen auf den Ausschnitt des grauen Roheisens |
| MKN20 | Zugetroffen auf den Ausschnitt des duktilen Eisens |
| MSN10 | Zugetroffen auf den Ausschnitt von Pulvermetallurgie |
| MSN20 | Zugetroffen auf den Ausschnitt von Pulvermetallurgie |
Spezifikation:
Materielle Einleitung - einfache Wahl für CBN-Grad
ISO H: Stahl ununterbrochener Ausschnitt
ISO K: Roheisen-Licht unterbrach den Schnitt
ISO S: Schwerer unterbrochener Ausschnitt der Pulver-Metallurgie
| Material | ISO H | ISO K | ISO S | ||||
| PCBN-Grad | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Glatt | Mäßig | Härte | Roheisen | Duktiles Eisen | Pulver-Metallurgie | Pulver-Metallurgie | |
| Vc | 180 (150~250) m/min |
100 (50~150) m/min |
80 (30~120) m/min |
600 (300~800) m/min |
300 (150~450) m/min |
300 (200~500) m/min |
500 (300~800) m/min |
| F-N | 0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Korngröße | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Bindung | Tic | Zinn | Co/W | Co/W | TiCN | TiCN | Co/W |
| CCGW | Form | Maße | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
|
| Alle Auf Lager |
CCGW 21.50.5 | CCGW 060202 | 2N | 6,35 | 2,38 | 0,2 | 2,8 | 2,2 |
| CCGW 21,51 | CCGW 060204 | 2N | 6,35 | 2,38 | 0,4 | 2,8 | 2,2 | |
| CCGW 21,52 | CCGW 060208 | 2N | 6,35 | 2,38 | 0,8 | 2,8 | 2,2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 2,2 | |
| CCGW 32,51 | CCGW 09T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 2,2 | |
| CCGW 32,52 | CCGW 09T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 2,2 | |
| CCGW 32,53 | CCGW 09T312 | 2N | 9,525 | 3,97 | 1,2 | 4,4 | 2,2 | |
