Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Modellnummer: | C-CCGW 060202 | Material: | PCD+Carbide |
| Beschichtung: | Unbeschichtet | PCD-Grad: | MND10 |
| Randarten: | Chip Breaker | Spitzen: | 2N |
| Anwendung: | Maschinelle Bearbeitung von Nichteisenmaterialien | ||
| Hervorheben: | C-CCGW 060202 Karbid-Dreheneinsatz,Spitzen des Karbid-Dreheneinsatz-2N,Standard-PCD Dreheneinsatz CCGW |
||

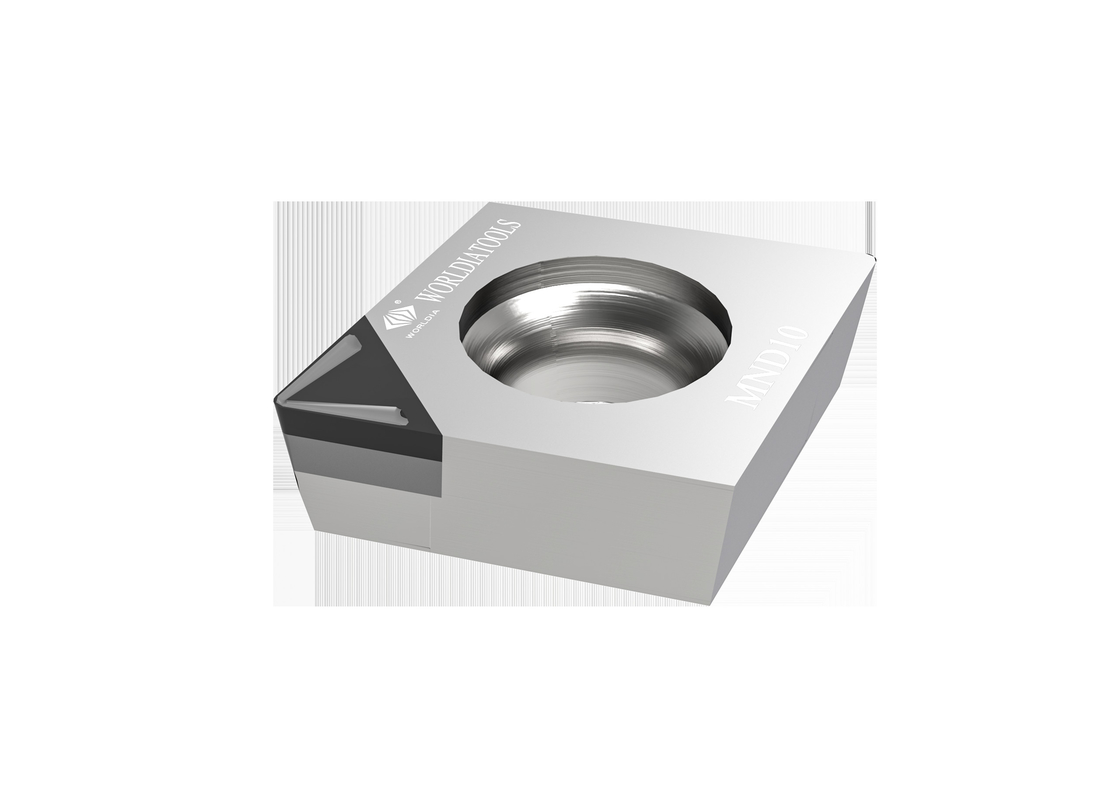

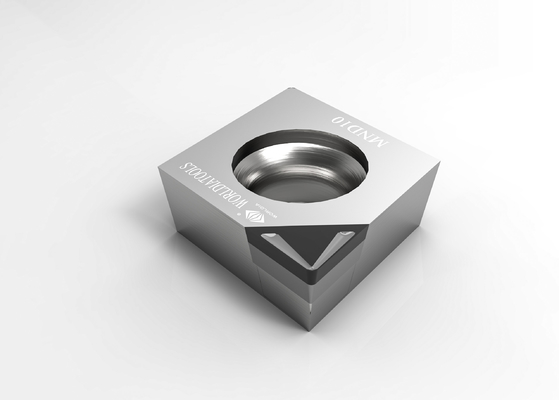

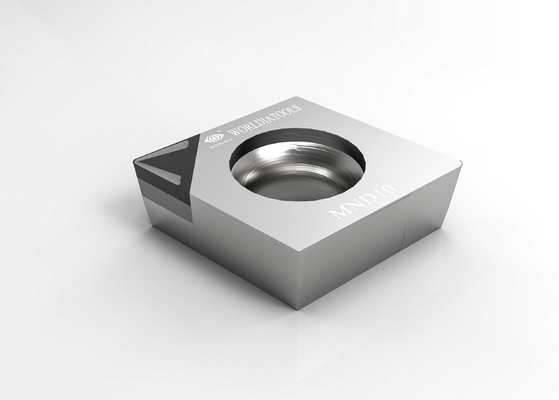

C-CCGW 060202 Standardkarbid, das PCD-Ausschnitt-Einsatz für Nichteisenmaterialien dreht
Vorteile:
PCD-Einsatz mit Chipunterbrecher
Ausgezeichneter Chip, der die Fertigungsmaschinelle bearbeitung einläuft
Als der erste PCD-Chipunterbrecher-Werkzeughersteller in China, haben wir vielen automatisierten Werkstätten geholfen
verbessern Sie ihre Chipsteuerung und die fadenartige Splitterung groß verringern.
Material:
Polykristalliner Diamant (PCD)
1. Verringern Sie Ihre Werkzeugkosten erheblich
2. Für die Nichteisenmetallmaschinelle bearbeitung
Anwendung:
PCD-Werkzeuge sind für den Gebrauch mit Nichteisenmetall, wie Aluminium, Zink ideal, und Magnesium legiert,
GRP-Zusammensetzungen, faserverstärkter Plastik des Kohlenstoffs, „grünes“ Karbid und keramisch sowie alle Schleifmittel.
| MND10 | Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das nach der Meinung der Endbenutzer steht, wir wählen ausschließlich PCD- und PCBN-Materialien
zu den Universalschnitteffekt zur Verfügung stellen.
„Einfache Wahl“: Zu wählen ist einfach, entsprechend der Vergleichstabelle und -anwendung.
„Schnelle Lieferung“: Alle Arten Einsätze ManaNova PCD im Katalog sind auf Lager verfügbar.
Hauptprodukte:
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichteisenmetallmaterialien passend.
Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Art PCBN-Einsatzes 7material/1, allgemeinhin für Stahl, Roheisen, duktiles Eisen und Pulvermetallurgie.
Es weist auch gute Härte und Temperaturwechselbeständigkeit auf.
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Spezifikation:
| CCGW | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| CCGW 21,51 | CCGW 060204 | 1N | 6,35 | 2,38 | 0,4 | 2,8 | 2,5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9,525 | 3,97 | 0,2 | 4,4 | 2,5 | √ |
| CCGW 32,51 | CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| CCGW 32,52 | CCGW 09T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| C-CCGW 32,51 | C-CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| F-CCGW 21,51 | F-CCGW 060204 | 2N | 6,35 | 2,38 | 0,4 | 2,8 | 6,4 | √ |
Empfehlung:
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
