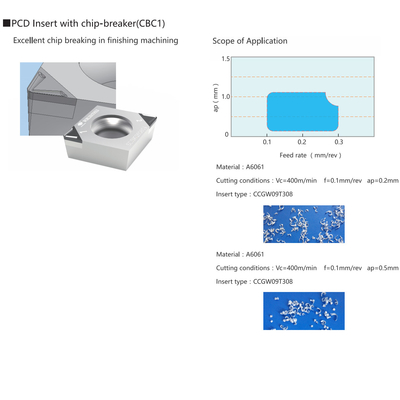

Beschreibung des PCD-Chipunterbrechereinsatzes
Normalerweise es gibt zwei Arten Chipunterbrecher im Markt,
eins ist eine schmale Nut mit einem großen positiven Winkel für die Fertigung;
ein anderes ist eine breite Nut mit einem kleinen positiven Winkel für das Skizzieren.
Worldia integriert beide zusammen für Multianwendung mit einem neuen Entwurf
von der Ungleichheitsnut mit einem positiven Winkel, kann diese Art für die Fertigung und das Skizzieren benutzt werden,
unterdessen kann dieser Einsatz mit höherer Schneideleistung und Leistungsfähigkeit verschoben werden.
Als der erste PCD-Chipunterbrecher-Werkzeughersteller in China,
wir haben vielen automatisierten Werkstätten geholfen, ihre Chipsteuerung zu verbessern und die fadenartige Splitterung groß verringert.

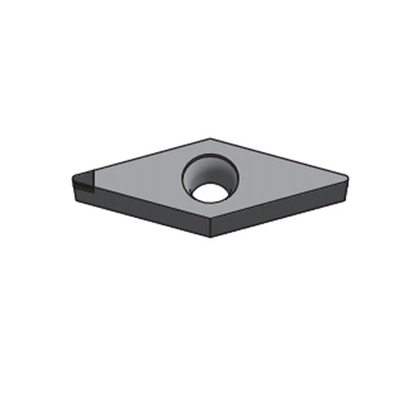

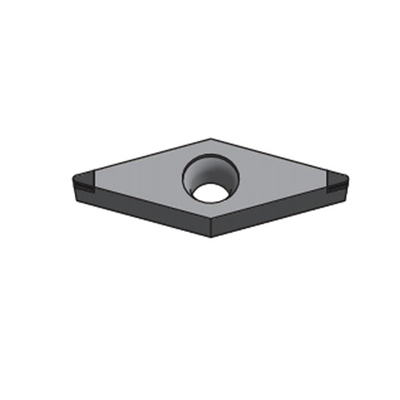

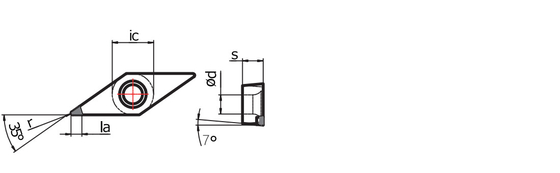

Spezifikationen von PCD/CVDD fügen mit Chip-Unterbrecher ein
| |
|
|
Grad |
|
|
|
IC |
φd |
s |
r |
La |
| ISO-Katalogzahl |
ANSI-Katalogzahl |
Spitzen-Form |
PD01E |
PD10E |
PD32E |
CVDD |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
| VCGW110302-1N P00P07 |
VCGW22 (0,5) - 1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
3,18 |
0,2 |
2,5 |
| VCGW110304-1N P00P07 |
VCGW22 1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
3,18 |
0,4 |
2,5 |
| VCGW110302-1N P00P07 |
VCGW22 (0,5) - 1N P00P07 |
SLCBC125S |
|
|
|
● |
6,35 |
2,8 |
3,18 |
0,2 |
2,5 |
| VCGW110304-1N P00P07 |
VCGW22 1-1N P00P07 |
SLCBC125S |
|
|
|
● |
6,35 |
2,8 |
3,18 |
0,4 |
2,5 |
| VCGW110302-2N P00P07 |
VCGW22 (0,5) - 2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
3,18 |
0,2 |
2,5 |
| VCGW110304-2N P00P07 |
VCGW22 1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
3,18 |
0,4 |
2,5 |
| VCGW160402-1N P00P07 |
VCGW33 (0,5) - 1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
4,76 |
0,2 |
2,5 |
| VCGW160404-1N P00P07 |
VCGW33 1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
4,76 |
0,4 |
2,5 |
| VCGW160408-1N P00P07 |
VCGW33 2-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
4,76 |
0,8 |
2,5 |
| VCGW160402-1N P00P07 |
VCGW33 (0,5) - 1N P00P07 |
SLCBC125S |
|
|
|
● |
9,525 |
4,4 |
4,76 |
0,2 |
2,5 |
| VCGW160404-1N P00P07 |
VCGW33 1-1N P00P07 |
SLCBC125S |
|
|
|
● |
9,525 |
4,4 |
4,76 |
0,4 |
2,5 |
| VCGW160408-1N P00P07 |
VCGW33 2-1N P00P07 |
SLCBC125S |
|
|
|
● |
9,525 |
4,4 |
4,76 |
0,8 |
2,5 |
| VCGW160402-2N P00P07 |
VCGW33 (0,5) - 2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
4,76 |
0,2 |
2,5 |
| VCGW160404-2N P00P07 |
VCGW33 1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
4,76 |
0,4 |
2,5 |
| VCGW160408-2N P00P07 |
VCGW33 2-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
4,76 |
0,8 |
2,5 |
Anwendung des PCD-Chipunterbrechereinsatzes
|
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium begrenzt,
Metallverbundwerkstoffe (MMC) und faserverstärkter Plastik des Kohlenstoffs (CFRP).
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden.
|
- Aluminium- und Aluminiumlegierungen
- Kupferne, Messing- und Bronzelegierungen
- Zink- und Magnesiumlegierungen
- Kohlenstoff-Faser
- Epoxidharze
- Plastik
- Fiberglaszusammensetzungen
- Graphitzusammensetzungen
Funktionen und Eigenschaften des PCD-Chipunterbrechereinsatzes
1. Beseitigen Sie Vogelnestchips, wenn Sie Aluminium oder andere Werkstückmaterialien drehen;
2. Einzigartiger Chip-brechender Entwurf der Tasche 3D, garantieren ausgezeichneter Kantenfestigkeit und in hohem Grade verbesserter Arbeits-Leistungsfähigkeit;
3. Ausgezeichnete Chipsteuerung ist im Ende verfügbar, das mit der gleichen Chiptaschenform maschinell bearbeitet und allgemeines maschinell bearbeitet;
4. Passend für breitere Schnittstrecke mit dem gleichen einzigartigen Taschenentwurf des Chips 3D.
Spezieller Fokus des PCD-Chipunterbrechereinsatzes
Einleitung
Nahm einen einzigartigen Chip-brechenden Entwurf der Tasche 3D mit Präzisionslaserbearbeitungstechnologie an,
Frage PCD Chipbreaker Pekings Worldia Diamond Tools fügt ein, um den Kunden zufriedenzustellen, der fordert
ein Chipunterbrecher am tatsächlichen Schnittpunkt.
