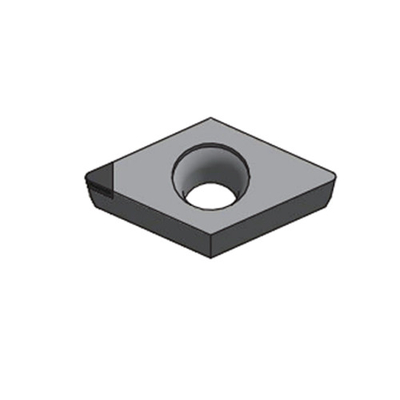

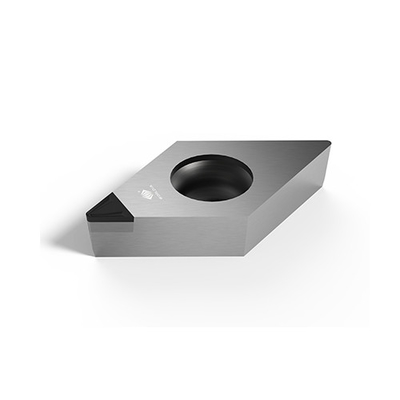

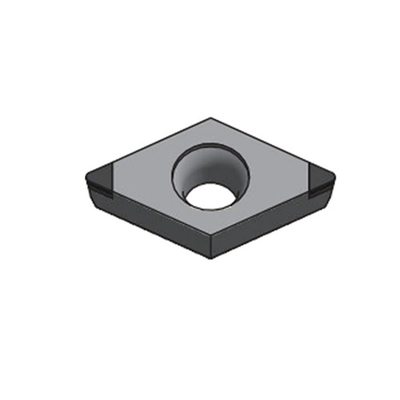

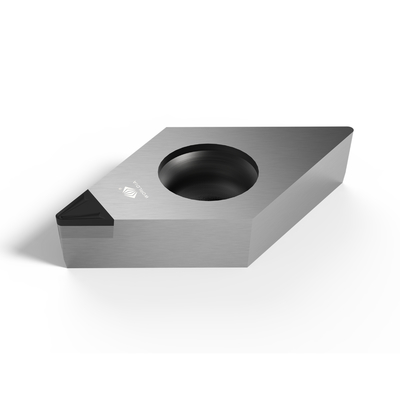

Einsatz DCGW PCD mit Chipunterbrecher Schneidwerkzeugen für die maschinelle Bearbeitung von Aluminiumlegierungen
Beschreibung von PCD-/CVDDeinsatz mit Chip-Unterbrecher
Einsätze PCD (polykristalliner Diamant) und CVDD (überzogener polykristalliner Diamant) mit Chipunterbrechern sind die Schneidwerkzeuge, die in Bearbeitungsanwendungen benutzt werden, um Metallteil zu formen und darzustellen.
PCD- und CVDD-Einsätze mit Chipunterbrechern sind für Gebrauch in Bearbeitungsanwendungen, in denen hohe Leistungsfähigkeit und Präzision angefordert wird, wie in den Automobil- und Luftfahrtindustrien bestimmt. Sie sind allgemein verwendet, Nichteisenmetalle, wie Aluminium, Kupfer und Messing sowie nicht-metallische Materialien, wie Plastik, Zusammensetzungen und Holz maschinell zu bearbeiten.
Spezifikationen von PCD/CVDD fügen mit Chip-Unterbrecher ein
| |
|
|
Grad |
|
|
|
IC |
φd |
s |
r |
La |
| ISO-Katalogzahl |
ANSI-Katalogzahl |
Spitzen-Form |
PD01E |
PD10E |
PD32E |
CVDD |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
| DCGW070202-1N P00P07 |
DCGW2 (1,5) (0,5) - 1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
2,38 |
0,2 |
2,5 |
| DCGW070204-1N P00P07 |
DCGW2 (1,5) 1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
2,38 |
0,4 |
2,5 |
| DCGW070202-1N P00P07 |
DCGW2 (1,5) (0,5) - 1N P00P07 |
SLCBC125S |
|
|
|
● |
6,35 |
2,8 |
2,38 |
0,2 |
2,5 |
| DCGW070204-1N P00P07 |
DCGW2 (1,5) 1-1N P00P07 |
SLCBC125S |
|
|
|
● |
6,35 |
2,8 |
2,38 |
0,4 |
2,5 |
| DCGW070202-2N P00P07 |
DCGW2 (1,5) (0,5) - 2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
2,38 |
0,2 |
2,5 |
| DCGW070204-2N P00P07 |
DCGW2 (1,5) 1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6,35 |
2,8 |
2,38 |
0,4 |
2,5 |
| DCGW11T302-1N P00P07 |
DCGW3 (2,5) (0,5) - 1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
3,97 |
0,2 |
2,5 |
| DCGW11T304-1N P00P07 |
DCGW3 (2,5) 1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
3,97 |
0,4 |
2,5 |
| DCGW11T308-1N P00P07 |
DCGW3 (2,5) 2-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
3,97 |
0,8 |
2,5 |
| DCGW11T302-1N P00P07 |
DCGW3 (2,5) (0,5) - 1N P00P07 |
SLCBC125S |
|
|
|
● |
9,525 |
4,4 |
3,97 |
0,2 |
2,5 |
| DCGW11T304-1N P00P07 |
DCGW3 (2,5) 1-1N P00P07 |
SLCBC125S |
|
|
|
● |
9,525 |
4,4 |
3,97 |
0,4 |
2,5 |
| DCGW11T308-1N P00P07 |
DCGW3 (2,5) 2-1N P00P07 |
SLCBC125S |
|
|
|
● |
9,525 |
4,4 |
3,97 |
0,8 |
2,5 |
| DCGW11T302-2N P00P07 |
DCGW3 (2,5) (0,5) - 2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
3,97 |
0,2 |
2,5 |
| DCGW11T304-2N P00P07 |
DCGW3 (2,5) 1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
3,97 |
0,4 |
2,5 |
| DCGW11T308-2N P00P07 |
DCGW3 (2,5) 2-2N P10P07 |
CBCBC125S |
● |
● |
● |
|
9,525 |
4,4 |
3,97 |
0,8 |
2,5 |
Anwendung des PCD-Chipunterbrechereinsatzes
Einsätze WORLDIA PCD Chipbreaker sind für maschinell bearbeitende Aluminiumlegierungen, Kupferlegierungen, Magnesiumlegierungen passend,
alle Nichteisenmaterialien, Zusammensetzungen, verstärkte Plastik und Materialien mit abschleifenden Mappen.
Beseitigen Sie Vogelnestchips beim Drehen oder Bohren, hergestellt zur Fertigung oder zur allgemeinen Rechneroperation.
Funktionen und Eigenschaften des PCD-/CVDDchipunterbrechereinsatzes
1. Ausgezeichnete Chipsteuerung ist im Ende verfügbar, das mit der gleichen Chiptaschenform maschinell bearbeitet und allgemeines maschinell bearbeitet;
2. Passend für breitere Schnittstrecke mit dem gleichen einzigartigen Taschenentwurf des Chips 3D.
Spezielles Foucus des PCD-/CVDDchipunterbrechereinsatzes
Materielle Einleitung des PCD-/CVDDchipunterbrechereinsatzes
Entsprechend der Korngröße und den Eigenschaften eines Diamanten,
vier Arten materials.e.PD 01EPD10EPD32E CVDD listeten unten auf.
| Material |
Korngröße |
Eigenschaften |
Anwendung |
| PD01E |
1 |
Material PD01E-ist Feingröße PCD (1μm) für Fertigungsanwendungen passend. Seine hohe Schlagzähigkeit und hoher abschleifender Widerstand ist nicht kleiner als die des rauen Grades von PCD. |
PD01E hat ausgezeichneten Chipwiderstand und ist für Skizzieren und UnterbrechungausschnittAluminiumlegierungen passend. Dieser Grad ist auch für Nichteisenfertigungsanwendungen allgemein verwendet. Andere erfolgreiche Anwendungen umfassen die maschinelle Bearbeitung des Holzes und des MDF. |
| PD10E |
10 |
PD10E ist der Universalgrad im Markt. Es ist die erste Wahl für viele Anwendungen, in denen eine gute Balance von Härte und von Verschleißfestigkeit angefordert wird. |
Dieser Grad ist für Nichteisenfertigungsanwendungen allgemein verwendet. Andere erfolgreiche Anwendungen umfassen die maschinelle Bearbeitung des Holzes und der MDF.The maschinellen Bearbeitung der Niedrigmediuminhaltssilikon-Aluminiumlegierungen, Karbid, Hartgummi, Graphit, und so weiter. |
| PD32E |
2-30 |
PD32E hat eine einzigartige Kombination der Verschleißfestigkeit, der Kantenfestigkeit und der Randqualität. Es enthält eine sorgfältig sortierte Mischung von Mikrometerdiamanten (zwischen μm 2 - 30). Die Kombination dieser Teilchengrößen und des speziell entwickelten Hochdrucksintervorgangs produziert eine Struktur mit extremem Abnutzungswiderstand und guter Wärmebeständigkeit. |
Verwendungsgebiete umfassen die maschinelle Bearbeitung von abschleifenden Werkstücken wie MMC und hohe SilikonAluminiumlegierungen sowie die maschinelle Bearbeitung des Karbids, des Hartgummis, des Graphits und anderer Anwendungen. |
| CVDD |
- |
CVDD ist ein reines Kohlenstoffmaterial ohne Mappe mit extremem Abnutzungswiderstand und passender thermischer Eignung. Passend zu seinem perfekten innovativen passenden für Anwendungen, in denen Spiegelende angefordert werden. |
Verwendungsgebiete umfassen die maschinelle Bearbeitung von abschleifenden Werkstücken wie MMC und hohe SilikonAluminiumlegierungen sowie die maschinelle Bearbeitung des Karbids, des Hartgummis, des Graphits und anderer Anwendungen. |
Kunden-Bericht des PCD-/CVDDchipunterbrechereinsatzes
Unternehmensprofil
Peking Worldia Diamond Tools Co. , Wurde Ltd. im Jahre 2006 hergestellt. Als nationales High-Teches Unternehmen fokussiert Worldia nach R u. D, Produktion, Verkäufe und Service von Diamantschneidwerkzeugen der hohen Präzision.
Unsere Produkte schließen Schneidwerkzeuge der Hochpräzision PCD/PCBN/CVDD, feste Karbidschneidwerkzeuge, der Diamant mit ein, der Räder und in Verbindung stehende Zusätze anreißt. Die Schneidwerkzeuge, die wir zur Verfügung stellen, sind weit in der Automobil-, elektronischen, neuen Energie und in anderen Industrien angewendet worden.
Forschung und Entwicklung, Entwurf, Herstellungsanwendungs- und Erneuerungssachkenntnis durch die hoch-qualifizierten, verschiedenen und motivierten Angestellten des Teams of1100, davon 150 R&D, 1 Doktor, 100Graduate Ingenieure, >30% weibliche Teammitglieder.
