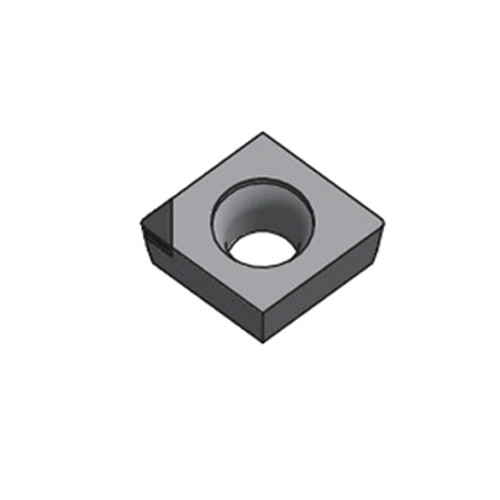

ISO bearbeitet indexierbares Cnc Drehennegativ des einsatz-polykristallines Diamant-80° Wischereinsatz
Beschreibung des PCD-/CVDDwischer-Einsatzes
Polykristalliner Diamant (PCD) ist ein Kunststoff mit hoher Härte, Verschleißfestigkeit und Wärmeleitfähigkeit.
Diese Eigenschaften treffen PCD-Einsätze eine ideale Wahl für Hochgeschwindigkeitsrechneroperationen mit hoher materieller Abbaurate.
PCD-Wischereinsatz würde ein Schneidwerkzeugeinsatz sein, der vom polykristallinen Diamantmaterial gemacht wurde und mit einer Wischergeometrie entworfen war
für verbessertes Oberflächenende und verringerte Schnittkräfte.
Diese Einsätze werden gewöhnlich für die Hochgeschwindigkeitsmaschinelle Bearbeitung von Nichteisenmetallen, von Legierungen und von Schleifmitteln benutzt.

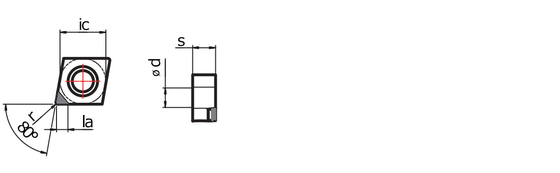

Spezifikationen des PCD-/CVDDwischer-Einsatzes
| |
|
|
Grad |
|
|
|
IC |
φd |
s |
r |
La |
| ISO-Katalogzahl |
ANSI-Katalogzahl |
Spitzen-Form |
PD01E |
PD10E |
PD32E |
CVDD |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
Millimeter |
| CNGA120402-1N P00P00 |
CNGA43 (0,5) - 1N P00P00 |
CBWG25S |
● |
● |
● |
|
12,7 |
5,16 |
4,76 |
0,2 |
2,5 |
| CNGA120404-1N P00P00 |
CNGA43 1-1N P00P00 |
CBWG25S |
● |
● |
● |
|
12,7 |
5,16 |
4,76 |
0,4 |
2,5 |
| CNGA120408-1N P00P00 |
CNGA43 2-1N P00P00 |
CBWG25S |
● |
● |
● |
|
12,7 |
5,16 |
4,76 |
0,8 |
2,5 |
| CNGA120402-1N P00P00 |
CNGA43 (0,5) - 1N P00P00 |
SLWG25S |
|
|
|
● |
12,7 |
5,16 |
4,76 |
0,2 |
2,5 |
| CNGA120404-1N P00P00 |
CNGA43 1-1N P00P00 |
SLWG25S |
|
|
|
● |
12,7 |
5,16 |
4,76 |
0,4 |
2,5 |
| CNGA120408-1N P00P00 |
CNGA43 2-1N P00P00 |
SLWG25S |
|
|
|
● |
12,7 |
5,16 |
4,76 |
0,8 |
2,5 |
| CNGA120402-2N P00P00 |
CNGA43 (0,5) - 2N P00P00 |
CBWG25S |
● |
● |
● |
|
12,7 |
5,16 |
4,76 |
0,2 |
2,5 |
| CNGA120404-2N P00P00 |
CNGA43 1-2N P00P00 |
CBWG25S |
● |
● |
● |
|
12,7 |
5,16 |
4,76 |
0,4 |
2,5 |
| CNGA120408-2N P00P00 |
CNGA43 2-2N P10P00 |
CBWG25S |
● |
● |
● |
|
12,7 |
5,16 |
4,76 |
0,8 |
2,5 |
Anwendung des PCD-/CVDDwischer-Einsatzes
Wischer-Einsätze WORLDIA PCD sind für maschinell bearbeitende Aluminiumlegierungen, Kupferlegierungen, Magnesiumlegierungen passend,
alle Nichteisenmaterialien, Zusammensetzungen, verstärkte Plastik und Materialien mit abschleifenden Mappen.

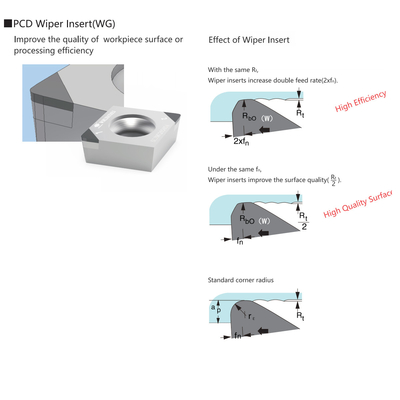

Spezieller Fokus des PCD-Wischereinsatzes
Materielle Einleitung des PCD-Wischer-Einsatzes
Entsprechend der Korngröße und den Eigenschaften eines Diamanten,
vier Arten materials.e.PD 01EPD10EPD32E CVDD listeten unten auf.
| Material |
Korngröße |
Eigenschaften |
Anwendung |
| PD01E |
1 |
Material PD01E-ist Feingröße PCD (1μm) für Fertigungsanwendungen passend. Seine hohe Schlagzähigkeit und hoher abschleifender Widerstand ist nicht kleiner als die des rauen Grades von PCD. |
PD01E hat ausgezeichneten Chipwiderstand und ist für Skizzieren und UnterbrechungausschnittAluminiumlegierungen passend. Dieser Grad ist auch für Nichteisenfertigungsanwendungen allgemein verwendet. Andere erfolgreiche Anwendungen umfassen die maschinelle Bearbeitung des Holzes und des MDF. |
| PD10E |
10 |
PD10E ist der Universalgrad im Markt. Es ist die erste Wahl für viele Anwendungen, in denen eine gute Balance von Härte und von Verschleißfestigkeit angefordert wird. |
Dieser Grad ist für Nichteisenfertigungsanwendungen allgemein verwendet. Andere erfolgreiche Anwendungen umfassen die maschinelle Bearbeitung des Holzes und der MDF.The maschinellen Bearbeitung der Niedrigmediuminhaltssilikon-Aluminiumlegierungen, Karbid, Hartgummi, Graphit, und so weiter. |
| PD32E |
2-30 |
PD32E hat eine einzigartige Kombination der Verschleißfestigkeit, der Kantenfestigkeit und der Randqualität. Es enthält eine sorgfältig sortierte Mischung von Mikrometerdiamanten (zwischen μm 2 - 30). Die Kombination dieser Teilchengrößen und des speziell entwickelten Hochdrucksintervorgangs produziert eine Struktur mit extremem Abnutzungswiderstand und guter Wärmebeständigkeit. |
Verwendungsgebiete umfassen die maschinelle Bearbeitung von abschleifenden Werkstücken wie MMC und hohe SilikonAluminiumlegierungen sowie die maschinelle Bearbeitung des Karbids, des Hartgummis, des Graphits und anderer Anwendungen. |
| CVDD |
- |
CVDD ist ein reines Kohlenstoffmaterial ohne Mappe mit extremem Abnutzungswiderstand und passender thermischer Eignung. Passend zu seinem perfekten innovativen passenden für Anwendungen, in denen Spiegelende angefordert werden. |
Verwendungsgebiete umfassen die maschinelle Bearbeitung von abschleifenden Werkstücken wie MMC und hohe SilikonAluminiumlegierungen sowie die maschinelle Bearbeitung des Karbids, des Hartgummis, des Graphits und anderer Anwendungen. |
