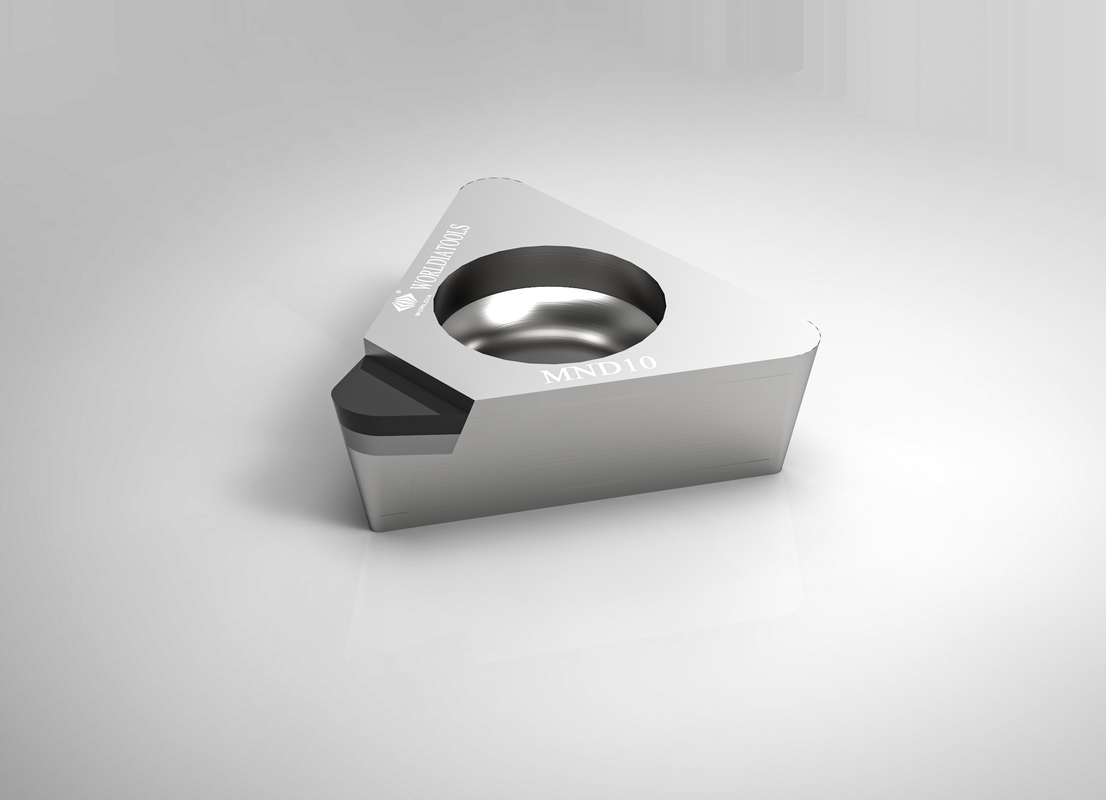

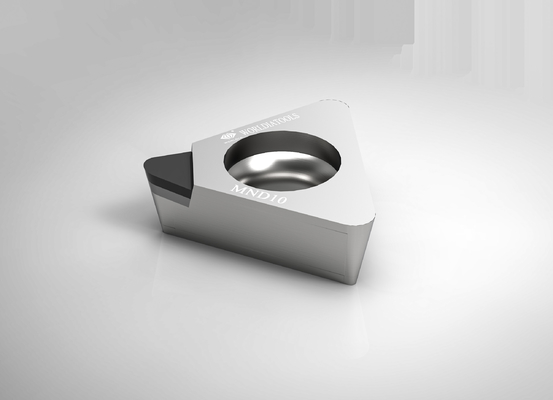

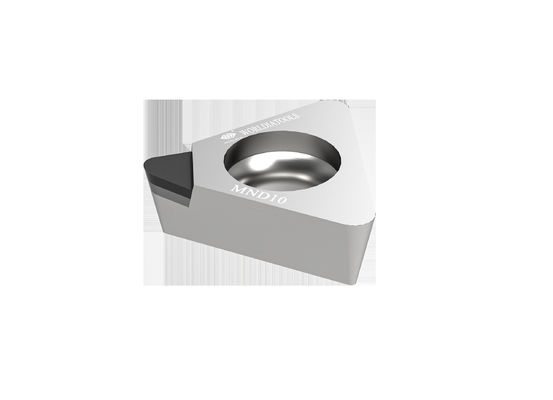

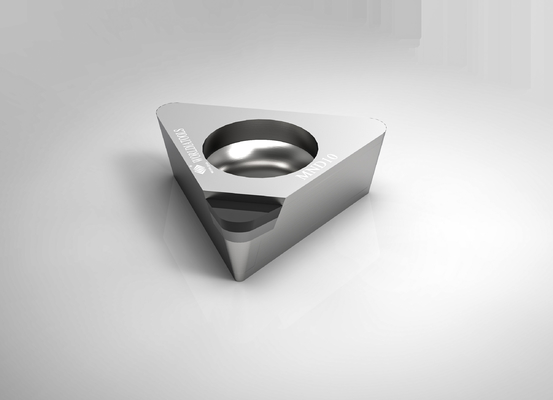

TPGT 110304 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
Als Spitzenstandardschneidwerkzeug-Reihe führt MANANOVA den ganzen Prozess der Qualität durch
Management von den Rohstoffen, mit dem Testgerät der hoch entwickelten Produktion, Berufs und
erfahrenes R&D- und Produktionsteam und professionelle technische Dienstleistungen, damit jeder Benutzer kann
fahren Sie fort, Worldia-Schneidwerkzeugvorteile zu erfahren.
Beschreibung:
ManaNova, eine Untermarke von Worldia, wird als Spitzenstandard-Reihe in Position gebracht.
Um den Bedarf von Kunden als das Ziel zu erfüllen, wählen wir ausschließlich PCD-/PCBNmaterialien vor um eine Universalität zur Verfügung zu stellen,
stabiler und leistungsfähiger Schnitteffekt.
Hauptprodukte:
Reihe Worldia ManaNova umfasst 7 hochwertige CBN-Grade für die Verarbeitung von Stahl,
Roheisen und Pulvermetallurgie, die verfügbaren Grade sind MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
PCBN-Einsatz: Art 7materials/1, allgemeinhin für Stahl, Roheisen, duktiles Eisen und Pulvermetallurgie.
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Anwendung:
| MND10 |
Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt.
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
| ·Aluminium- und Aluminiumlegierungen |
| ·Kupferne, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlenstoff-Faser |
| ·Epoxidharze |
| ·Plastik |
| ·Fiberglaszusammensetzungen |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel |
Maße |
Grad |
| ANSI-Code |
ISO-Code |
Spitzen |
IC
Millimeter |
S
Millimeter |
R
Millimeter |
Φd
Millimeter |
Le
Millimeter |
MND
10 |
| TPGT 22.50.5 |
TPGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
3,3 |
2,5 |
√ |
| TPGT 22,51 |
TPGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
3,3 |
2,5 |
√ |
| TPGT 22,52 |
TPGT 110308 |
1N |
6,35 |
3,18 |
0,8 |
3,3 |
2,5 |
√ |
| |
| TPGT 330,5 |
TPGT 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| TPGT 331 |
TPGT 160404 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| Vorschubzahlempfehlung |
| Nasenradius (Millimeter) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| Vorschubzahl f (mm/rev) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
