Produktdetails:
|
| Produktmarke: | WORLDIA | Material: | PCD+Carbide |
|---|---|---|---|
| PCD-Grad: | MND10 | Verwendung: | Drehenwerkzeuge |
| Produktfamilie: | ManaNova | Modellnummer: | VBGW 160404 |
| Beschichtung: | Unbeschichtet | Anwendung: | Maschinelle Bearbeitung von Nichteisenmaterialien |
| Hervorheben: | Unbeschichtetes PCD,das Einsätze schneidet,VBGW PCD |
||

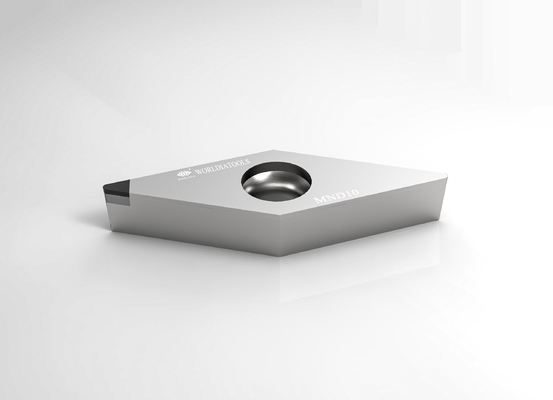

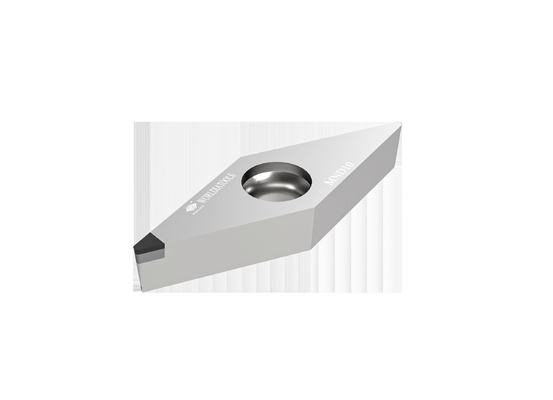

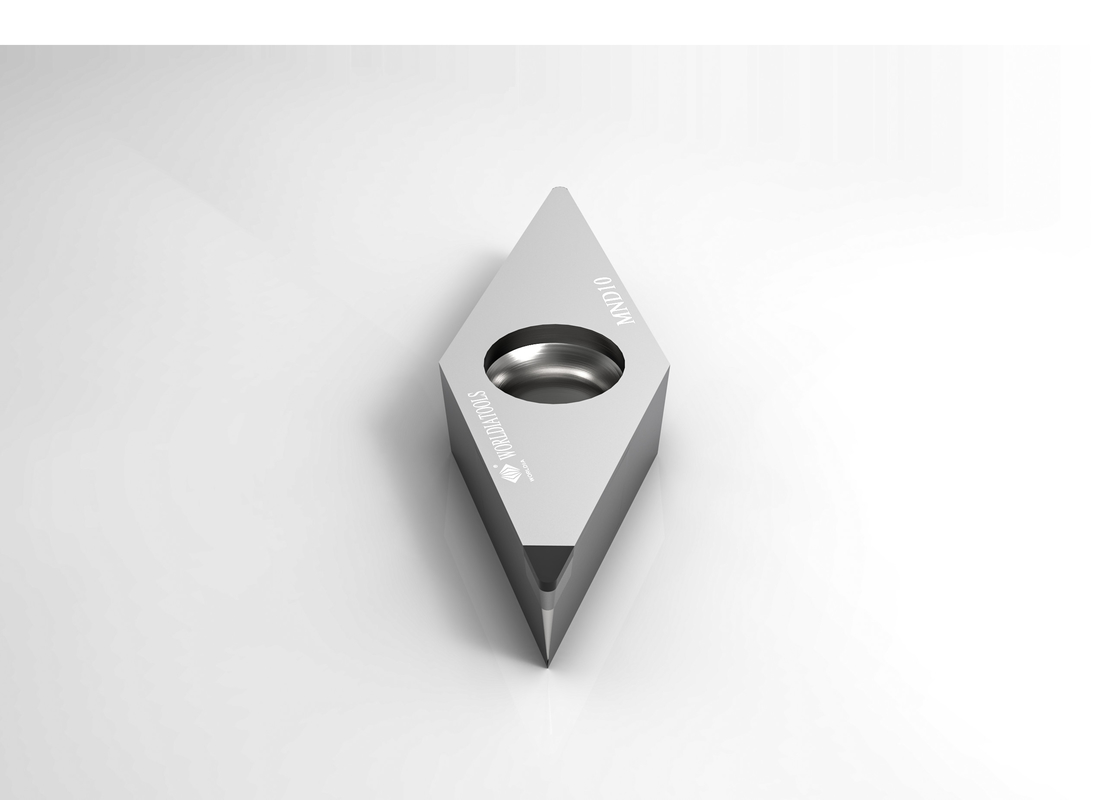

VBGW 1604024 Standard Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
WORLDIA widmet der Herstellung von Standard-Superhart-Schneidwerkzeugen besondere Aufmerksamkeit.
Und wir haben eine enorme Menge an technischen Innovationen in Design und Fertigung gemacht
PCBN/PCD/CVD-Einsätze und verwandte Produkte.
Material:
Polykristalliner Diamant (PCD)
1. Reduzieren Sie Ihre Werkzeugkosten erheblich
2. Für die Bearbeitung von Nichteisenmetallen
Polykristallines kubisches Bornitrid (CBN)
1. Mit einer ausgezeichneten Heißhärte
2.Gute Zähigkeit und Temperaturwechselbeständigkeit.
3. Für gehärteten Stahl, Gusseisen, Sintereisen sowie die Bearbeitung von pulvermetallurgischen Komponenten
Beschreibung:
MANANOVA ist die Untermarke von WORLDIA, die als High-End-Standardserie positioniert ist und hauptsächlich Werbung macht
PKD-/PCBN-Standardeinsätze.
MANANOVA nimmt „Einfache Auswahl und schnelle Lieferung“ als das Merkmal, das schnelle und schnelle Bereitstellung ermöglichen soll
effizienter Service für in- und ausländische Kunden, um deren Bedarf an standardisierten und universellen Werkzeugen zu decken.
Hauptprodukte:
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
PKD-Einsatz eignet sich für die Schrupp- und Endbearbeitung von Aluminiumlegierungen und anderen nichtmetallischen Werkstoffen.
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 | Angewandt auf das Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| VBGW 330.5 | VBGW 160402 | 1N | 9.525 | 4.76 | 0,2 | 4.4 | 2.5 | √ |
| VBGW 331 | VBGW 160404 | 1N | 9.525 | 4.76 | 0,4 | 4.4 | 2.5 | √ |
| VBGW 332 | VBGW 160408 | 1N | 9.525 | 4.76 | 0,8 | 4.4 | 2.5 | √ |
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
