Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCD | Verwendung: | Drehenwerkzeuge |
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Modellnummer: | VCGW 110302 | Anwendung: | Zusammenbringen von Nichteisenmaterialien |
| Hervorheben: | CFRP MMC PCD Einsätze schneiden,VCGW PCD,das Einsätze schneidet |
||

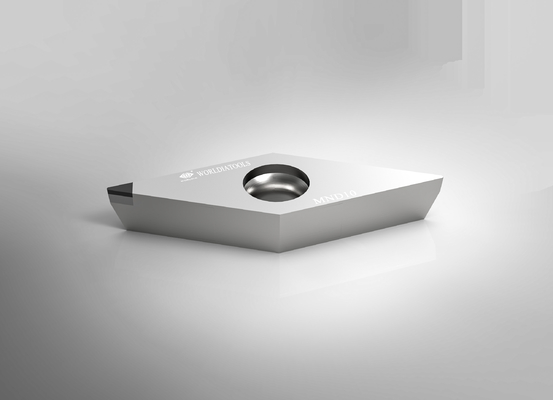

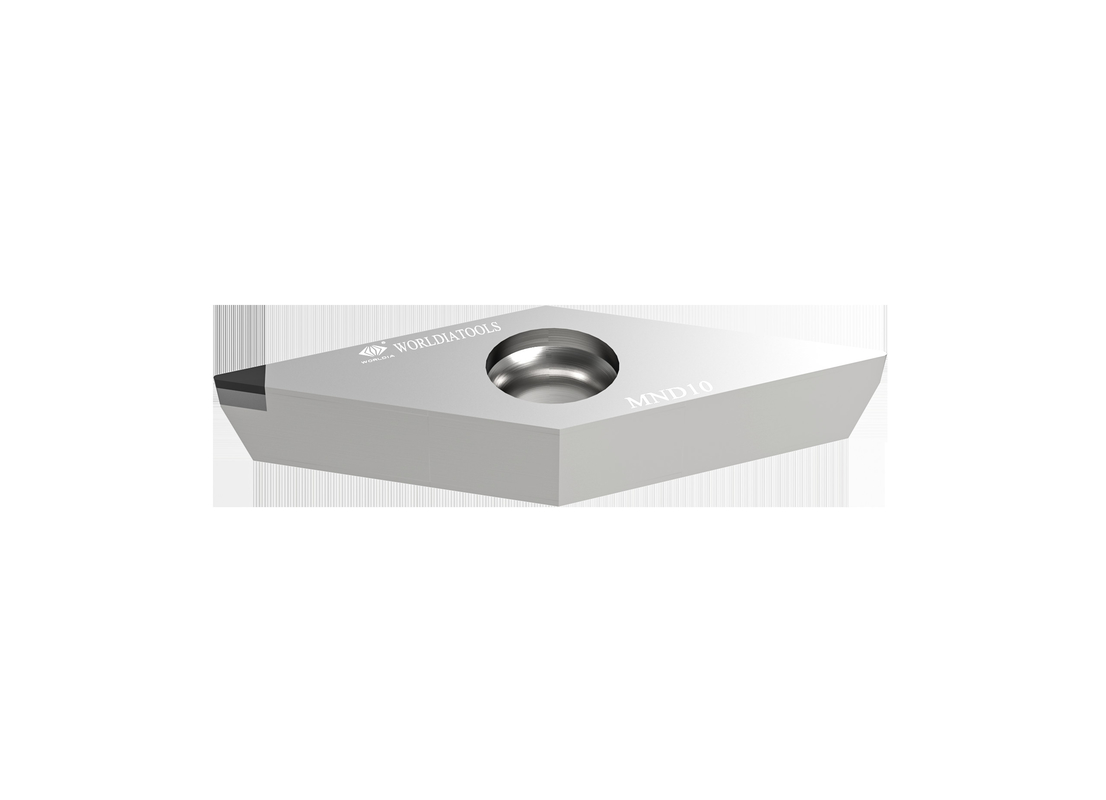

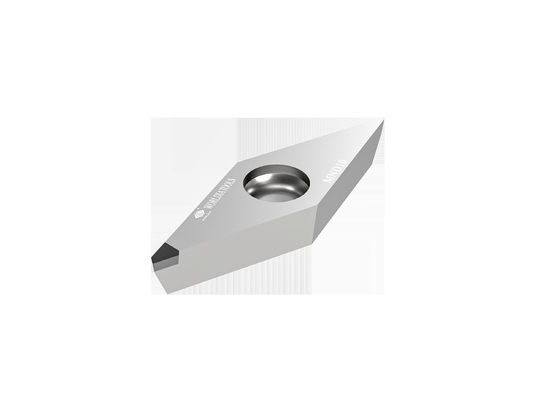

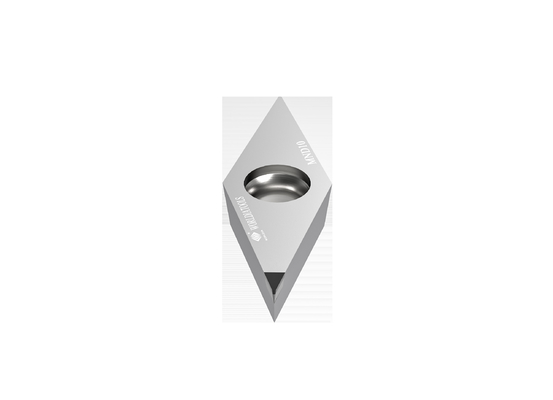

Ausschnitt-Einsatz des Standardkarbid-VCGW110302 Drehendes einsatz-PCD für Nichteisenmaterialien
Als Spitzenstandardschneidwerkzeug-Reihe führt MANANOVA den ganzen Prozess der Qualität durch
Management von den Rohstoffen, mit dem Testgerät der hoch entwickelten Produktion, Berufs und
erfahrenes R&D- und Produktionsteam und professionelle technische Dienstleistungen, damit jeder Benutzer kann
fahren Sie fort, Worldia-Schneidwerkzeugvorteile zu erfahren.
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das nach der Meinung der Endbenutzer steht, wir wählen ausschließlich
PCD- und PCBN-Materialien, zum des Universalschnitteffektes bereitzustellen.
Die kritische Eigenschaft von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“: Zu wählen ist einfach, entsprechend der Vergleichstabelle und -anwendung.
„Schnelle Lieferung“: Alle Arten Einsätze ManaNova PCD im Katalog sind auf Lager verfügbar.
Höhere Gewalt beseitigend, können Sie innerhalb 4-5 Tage erhalten.
Hauptprodukte:
PCBN-Einsatz: Art 7material/1, allgemeinhin für Stahl, Roheisen, duktiles Eisen und Pulvermetallurgie.
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Dreheneinsätze PCD können auf vielen Gebieten einschließlich die Automobilindustrie benutzt werden, Energieausrüstung und das Holz und der Stein
Industrie. Sie kann verwendet werden, um zu schneiden und Prozessmaterialien wie Nichteisenmetall, das Hartmetall, keramisch,
Nichtmetall und Verbundwerkstoff.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Anwendung:
| MND10 | Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| VCGW 220,5 | VCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| VCGW 221 | VCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| VCGW 330,5 | VCGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| VCGW 331 | VCGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| VCGW 332 | VCGW 160408 | 1N | 9,525 | 4,76 | 0,8 | 4,4 | 2,5 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
