Produktdetails:
|
| Spitzen: | 1N | Beschichtung: | Unbeschichtet |
|---|---|---|---|
| Produktmarke: | WORLDIA | Produktfamilie: | ManaNova |
| Name: | Standard-Gewindeeinsatz PCD | Verwendung: | Drehenwerkzeuge |
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Modellnummer: | TPGT 110302 | Anwendung: | Hoch-Präzisionsmaschinelle bearbeitung von Nichteisenmaterialien |
| Hervorheben: | Kristallener PolyDiamond Turning Inserts,Dreheneinsätze TPGT-Diamanten,TPGT fügt für Bronzelegierungen ein |
||

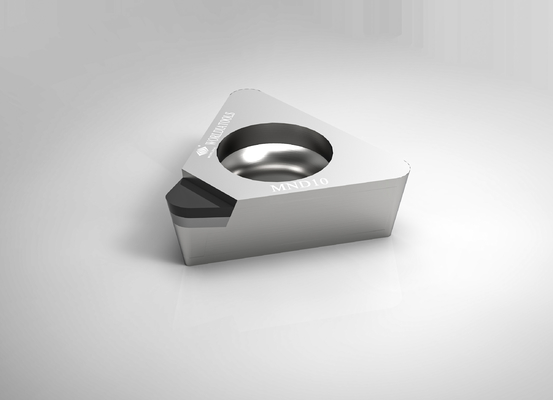

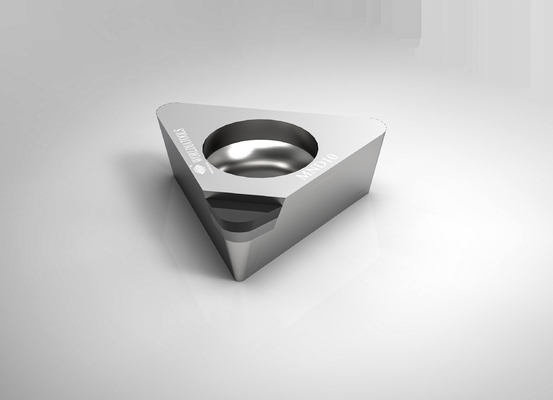

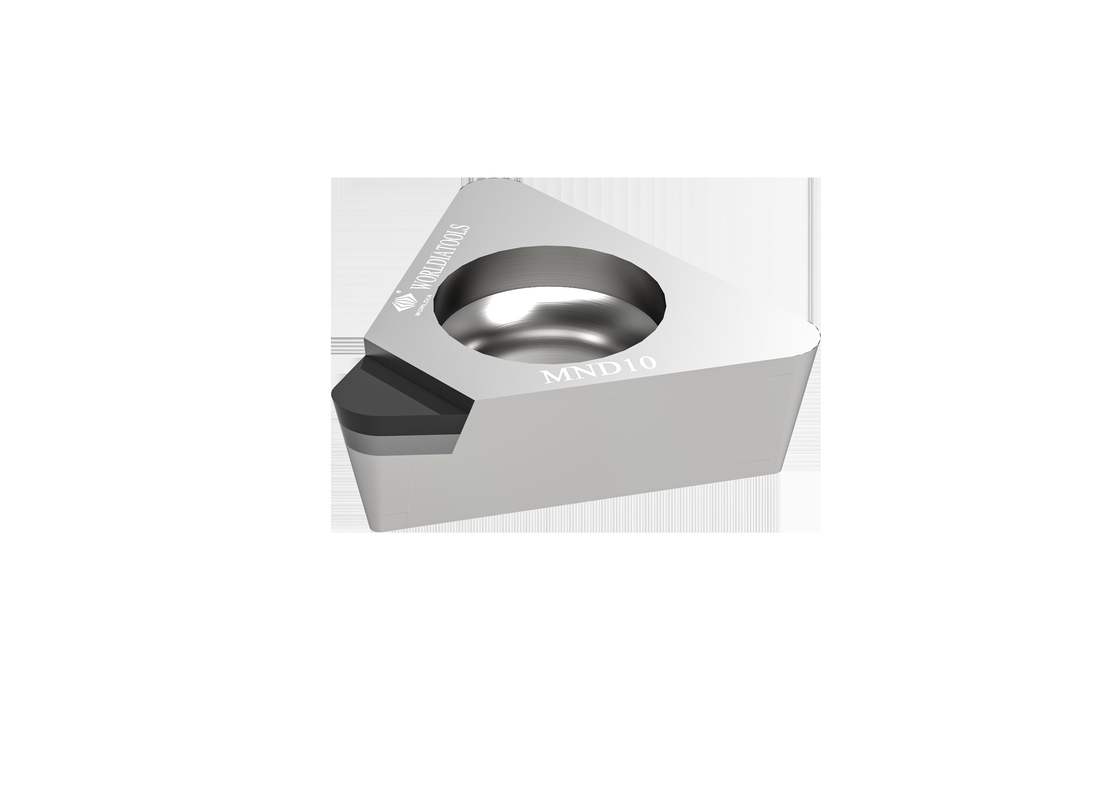

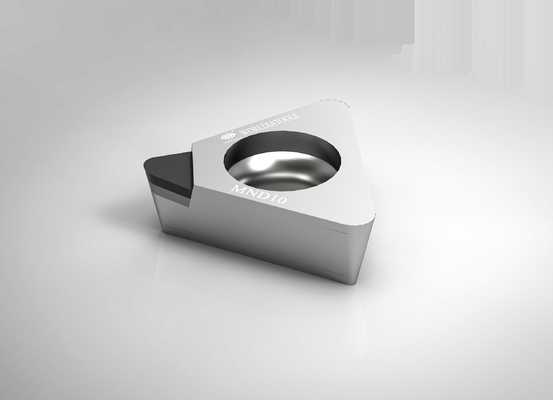

TPGT 110302 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das nach der Meinung der Endbenutzer steht, wir wählen ausschließlich PCD- und PCBN-Materialien
zu den Universalschnitteffekt zur Verfügung stellen.
Hauptprodukte:
PCBN-Einsatz: Art 7materials/1, allgemeinhin für Stahl, Roheisen, duktiles Eisen und Pulvermetallurgie.
Polykristallines Kubikbornitrid (CBN) ist ein Material mit einer ausgezeichneten heißen Härte, die an sehr hohem verwendet werden kann
Schnittgeschwindigkeiten. Er weist auch gute Härte und Temperaturwechselbeständigkeit auf.
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Dreheneinsätze PCD können auf vielen Gebieten einschließlich die Automobilindustrie benutzt werden, Energieausrüstung und das Holz und der Stein
Industrie.
Vorteile:
·Hohe Qualität
·Niedrige Kosten
·Direkte Versorgung der Fabrik
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 | Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TPGT 22.50.5 | TPGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGT 22,51 | TPGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGT 22,52 | TPGT 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGT 330,5 | TPGT 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGT 331 | TPGT 160404 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
