Produktdetails:
|
| Modellnummer: | F-TPGW 160408 | Tipps: | 3N |
|---|---|---|---|
| Typ: | Volles Gesicht | Vorteile: | ·Hohe Qualität ·Niedrige Kosten ·Direkte Versorgung der Fabrik |
| Produktmarke: | WELTIA | Produktfamilie: | ManaNova |
| Material: | PKD+Hartmetall | PCD-Klasse: | MND10 |
| Anwendung: | Hohe Präzision bei der Bearbeitung von NE-Materialien | ||
| Hervorheben: | tpgw pcd dreheinsätze,zink-magnesium-legierungen pcd dreheinsätze,pcd einsätze für aluminium |
||

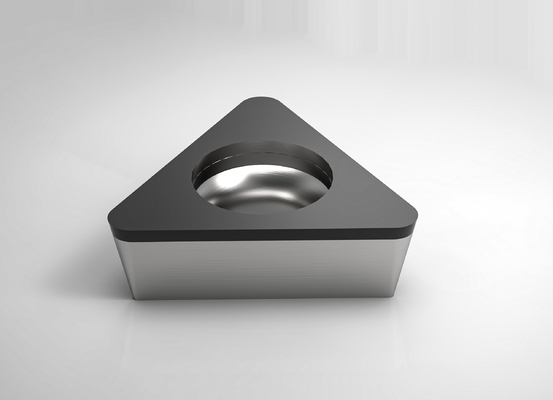

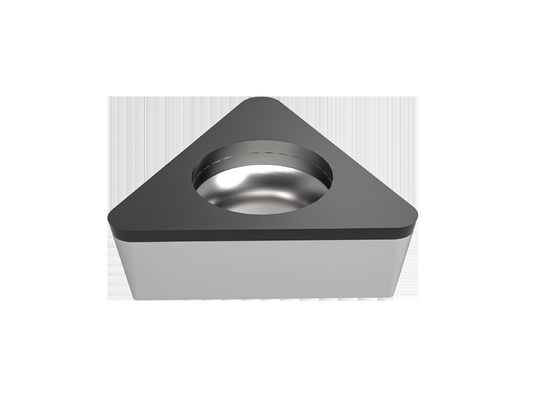

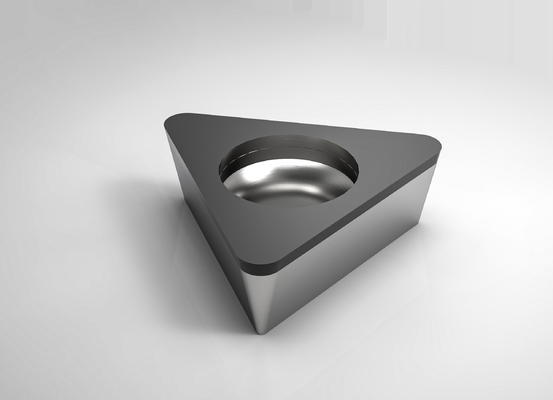

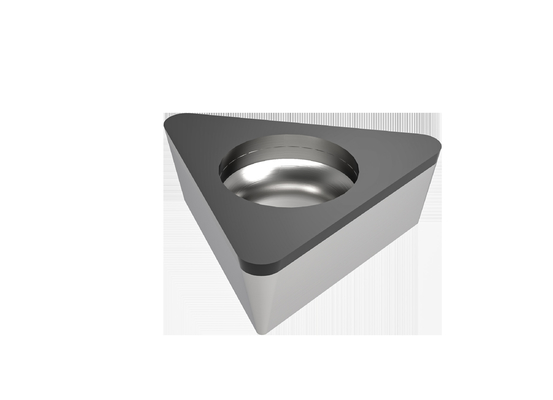

F-TPGW 160408 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
WORLDIA
Mit hochwertigen Produkten und professioneller technischer Unterstützung werden wir geehrt, um die Spitzenhersteller instandzuhalten
in der Automobil-, neuer Energie, in Windenergie Maschinerieindustrien, etc. ausführend.
Beschreibung:
Als Spitzenstandardschneidwerkzeug-Reihe führt MANANOVA den ganzen Prozess der Qualität durch
Management von den Rohstoffen, mit dem Testgerät der hoch entwickelten Produktion, Berufs und
erfahrenes R&D- und Produktionsteam und professionelle technische Dienstleistungen, damit jeder Benutzer kann
fahren Sie fort, Worldia-Schneidwerkzeugvorteile zu erfahren.
Einfache Wahl und schnelle Lieferung ist die Eigenschaft von ManaNova.
Die vier Randarten sind der Standard-, Chipunterbrecher, und volles Gesicht in voller Länge.
Material:
Polykristalliner Diamant (PCD)
1. Verringern Sie Ihre Werkzeugkosten erheblich
2. Für die Nichteisenmetallmaschinelle bearbeitung
Polykristallines Kubikbornitrid (CBN)
1. Mit einer ausgezeichneten heißen Härte
2. gute Härte und Temperaturwechselbeständigkeit.
3. Für Stahl, Gusseisen, gesinterte Eisen sowie die Pulvermetallurgiekomponentenmaschinelle bearbeitung
Hauptprodukte:
Wir stellen CBN-Werkzeuge mit einer Industrie-führenden Schneidemaschine mit 5 Achsen und einem selbst-entworfenen Vakuum her
bronzierender Ofen, der CBN-Werkzeuge mit hoher Genauigkeit und schweißender Stärke hält.
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 | Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9,525 | 3,18 | 0,8 | 3,3 | 15,3 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
