Produktdetails:
|
| Modellnummer: | TPGW 160402 | Spitzen: | 1N |
|---|---|---|---|
| Eigenschaft: | Einfache Wahl und schnelle Lieferung | Produkt-Marke: | WORLDIA |
| Produktfamilie: | ManaNova | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Maschinelle Bearbeitung von Nichteisenmaterialien |
| Hervorheben: | Universalhartmetalleinsatz-Schneider,TPGW-Hartmetalleinsatz-Schneider,Werkzeugausstattung RoHS PCD für Aluminium |
||

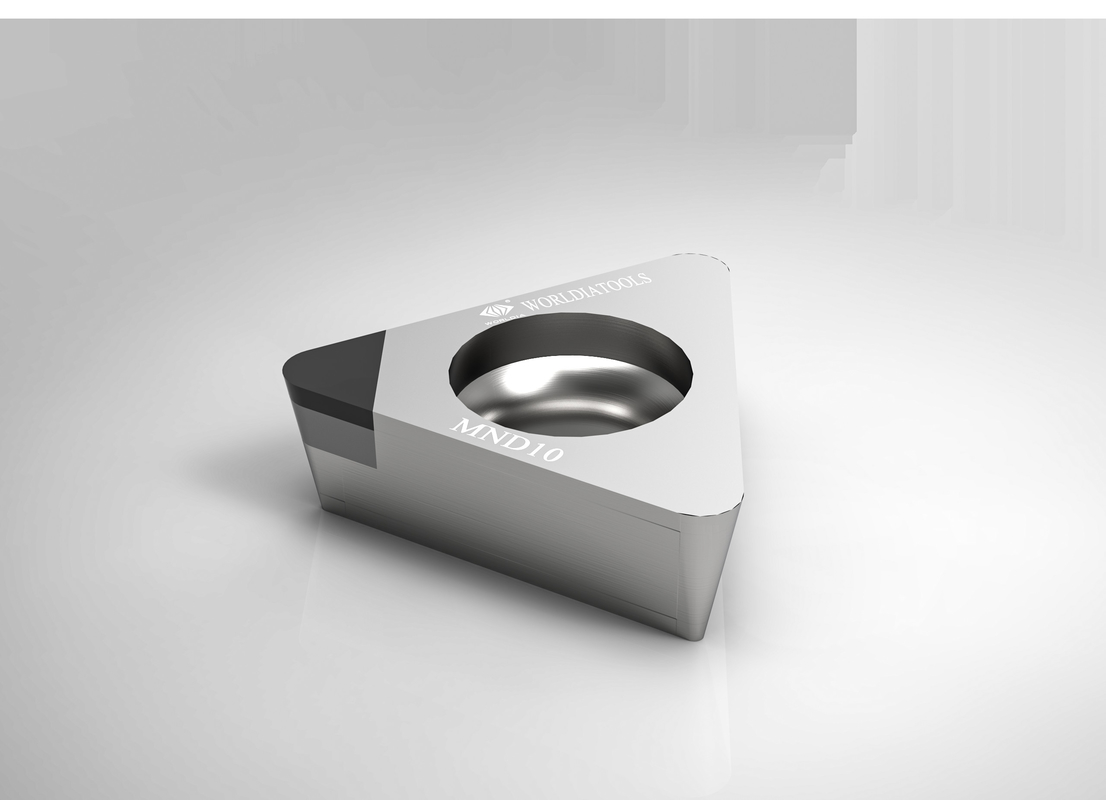

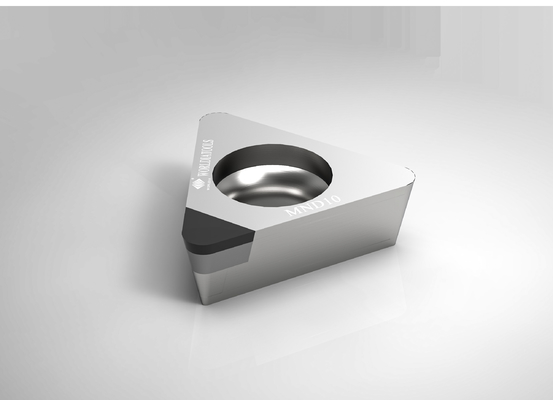

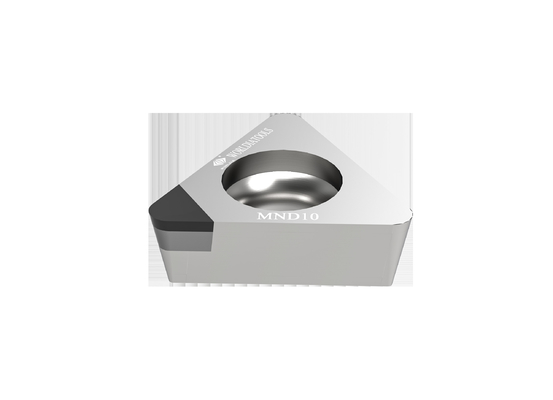

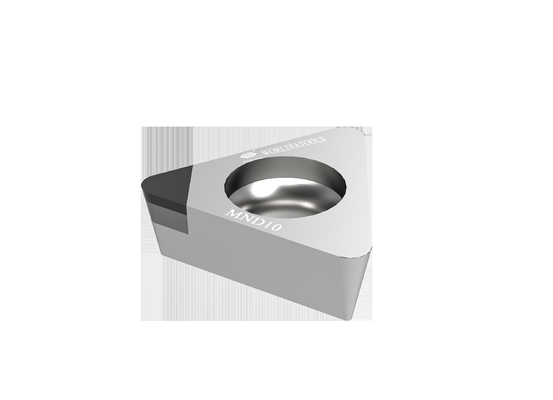

TPGW 160404 Standard-Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
WELTIA
In der Fertigungsweltia, Änderungen zwingen uns, unsere Produkte und Dienstleistungen zu bewerben.
Wir sind bestrebt, Ihnen Schneidwerkzeuge und Lösungen anzubieten, die den Ambitionen Ihres Unternehmens entsprechen.
Wir wollen gemeinsam mit Ihnen aufwachsen.
Beschreibung:
ManaNova, eine Untermarke von Worldia, positioniert sich als High-End-Standardserie.
Um die Bedürfnisse der Kunden als Ziel zu erfüllen, wählen wir PCD/PCBN-Materialien streng aus, um ein universelles,
stabiler und effizienter Schneideffekt.
Das entscheidende Merkmal von ManaNova ist die einfache Auswahl und die schnelle Lieferung.
"Einfache Auswahl" ist einfach nach Vergleichstabelle und Anwendung auszuwählen.
"Schnelle Lieferung" bedeutet, dass alle ManaNova PKD-Wendeschneidplatten im Katalog ab Lager verfügbar sind.
Unter Ausschluss höherer Gewalt können Sie diese innerhalb von 4-5 Tagen erhalten.
Material:
Wir fertigen PKD-Werkzeuge mit fortschrittlichen Bearbeitungsmaschinen und kontrollieren die Produktqualität
von Anfang an, das PKD-Werkzeuge mit hoher Genauigkeit und guter Qualität konstant hält.
Wir fertigen CBN-Werkzeuge mit einer branchenführenden 5-Achsen-Schneidmaschine und einem selbst entworfenen Vakuum
Lötofen, der CBN-Werkzeuge mit hoher Genauigkeit und Schweißfestigkeit hält.
Hauptprodukte:
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
PKD-Einsatz (Material MND10) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen nichtmetallischen Werkstoffen.
PKD-Einsatz: Stabiler, universeller, hocheffizienter Schneideffekt.
T
Vorteile:
·Hohe Qualität
·Kostengünstig
·Direkte Versorgung der Fabrik
Anwendung:
| MND10 | Geeignet zum Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 3.3 | 2.5 | √ |
| TPGW221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 3.3 | 2.5 | √ |
| TPGW222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0,2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0,4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0,8 | 3.3 | 15.3 | √ |
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
