Produktdetails:
|
| Modellnummer: | TPGW 160402 | Art: | Standard |
|---|---|---|---|
| Beschichtung: | Unbeschichtet | Produktmarke: | WORLDIA |
| Produktfamilie: | ManaNova | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Hohe Präzision der maschineller Bearbeitung der Nichteisenmaterialien |
| Hervorheben: | Kristallener Polydiamant PCD,der Einsätze schneidet,TPGW PCD |
||

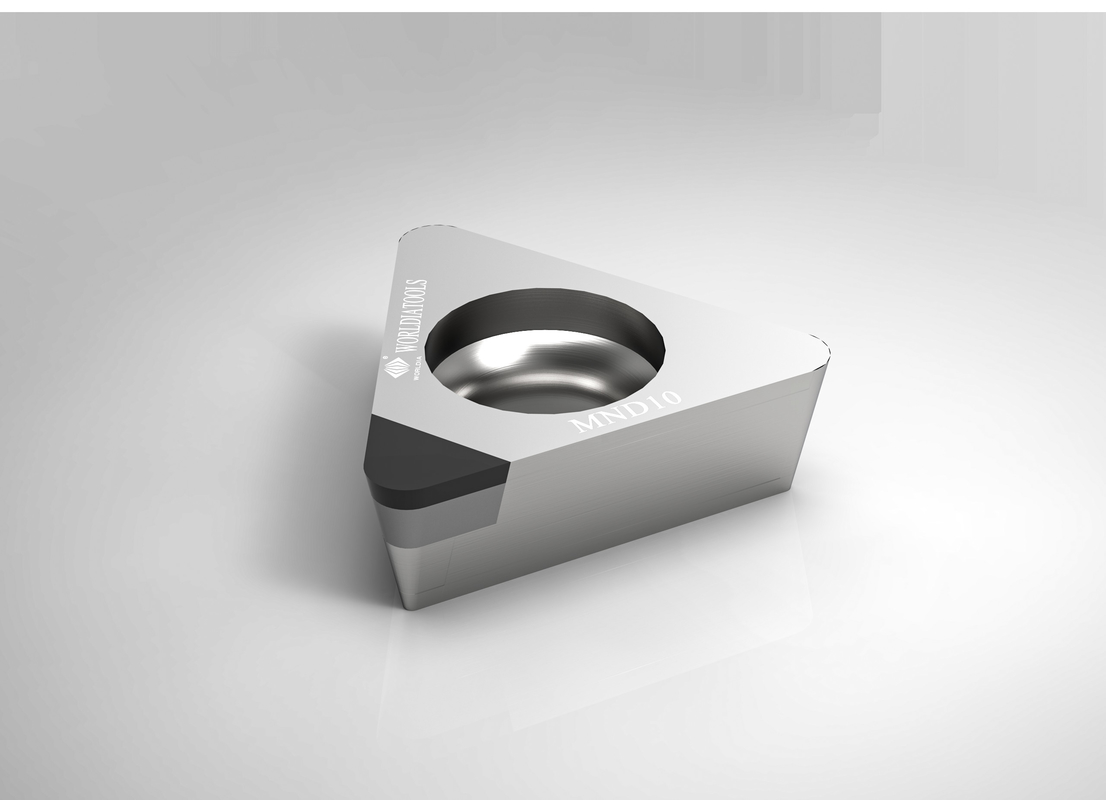

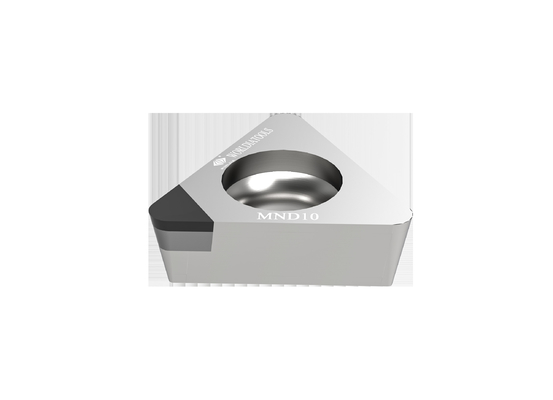

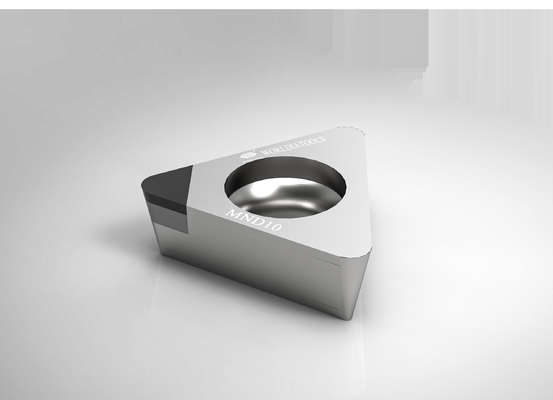

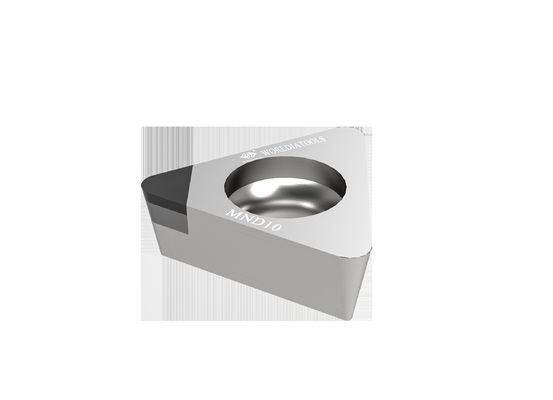

TPGW 160402 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
WORLDIA
Mit hochwertigen Produkten und professioneller technischer Unterstützung werden wir geehrt, um die Spitze instandzuhalten
Hersteller in der Automobil-, neuer Energie, in Windenergie, Maschinerieindustrien, etc. ausführend.
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das nach der Meinung der Endbenutzer steht, wir wählen ausschließlich
PCD- und PCBN-Materialien, zum des Universalschnitteffektes bereitzustellen.
Die kritische Eigenschaft von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“ ist einfach, entsprechend der Vergleichstabelle und -anwendung zu wählen.
„Schnelle Lieferung“ ist alle Einsätze ManaNova PCD im Katalog sind verfügbar auf Lager.
Höhere Gewalt beseitigend, können Sie innerhalb 4-5 Tage erhalten.
Material:
Polykristalliner Diamant (PCD)
1. Verringern Sie Ihre Werkzeugkosten erheblich
2. Für die Nichteisenmetallmaschinelle bearbeitung
Polykristallines Kubikbornitrid (CBN)
1. Mit einer ausgezeichneten heißen Härte
2. gute Härte und Temperaturwechselbeständigkeit.
3. Für Stahl, Gusseisen, gesinterte Eisen sowie die Pulvermetallurgiekomponentenmaschinelle bearbeitung
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
Reihe Worldia ManaNova umfasst 7 hochwertige CBN-Grade für die Verarbeitung von Stahl,
Roheisen und Pulvermetallurgie, die verfügbaren Grade sind MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Die vier Randarten sind der Standard-, Chipunterbrecher, und volles Gesicht in voller Länge.
Vorteile:
·Hohe Qualität
·Niedrige Kosten
·Direkte Versorgung der Fabrik
Anwendung:
| MND10 | Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9,525 | 3,18 | 0,8 | 3,3 | 15,3 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
