Produktdetails:
|
| Modellnummer: | TPGW 110308 | Art: | Drehenwerkzeuge |
|---|---|---|---|
| Spitzen: | 1N | Produktmarke: | WORLDIA |
| Produktfamilie: | ManaNova | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Maschinelle Bearbeitung von Nichteisenmaterialien |
| Hervorheben: | Hohes leistungsfähiges PCD Diamond Inserts,TPGW-pcd Diamanteinsätze,Soem-Hartmetalleinsatz für Vollenden |
||

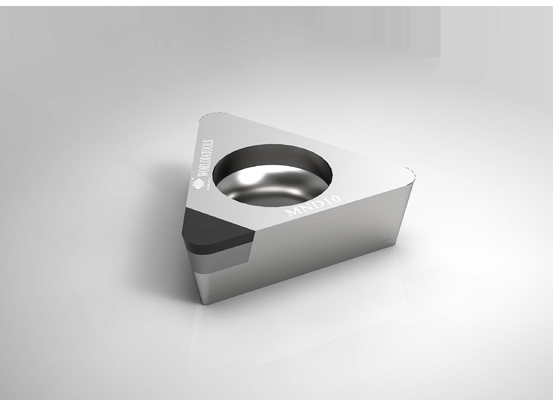

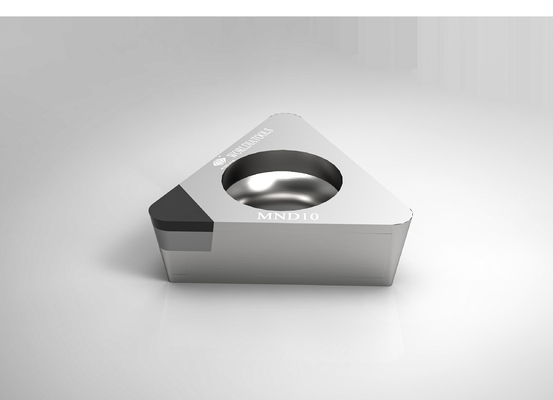

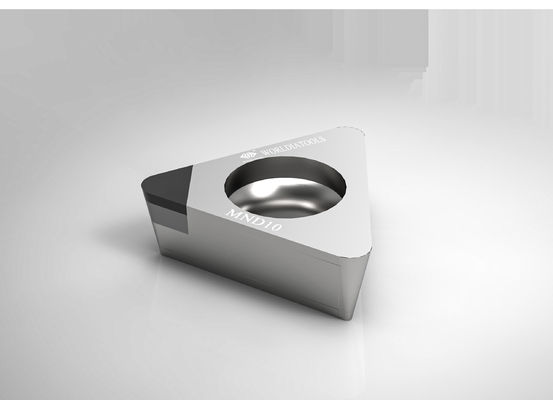

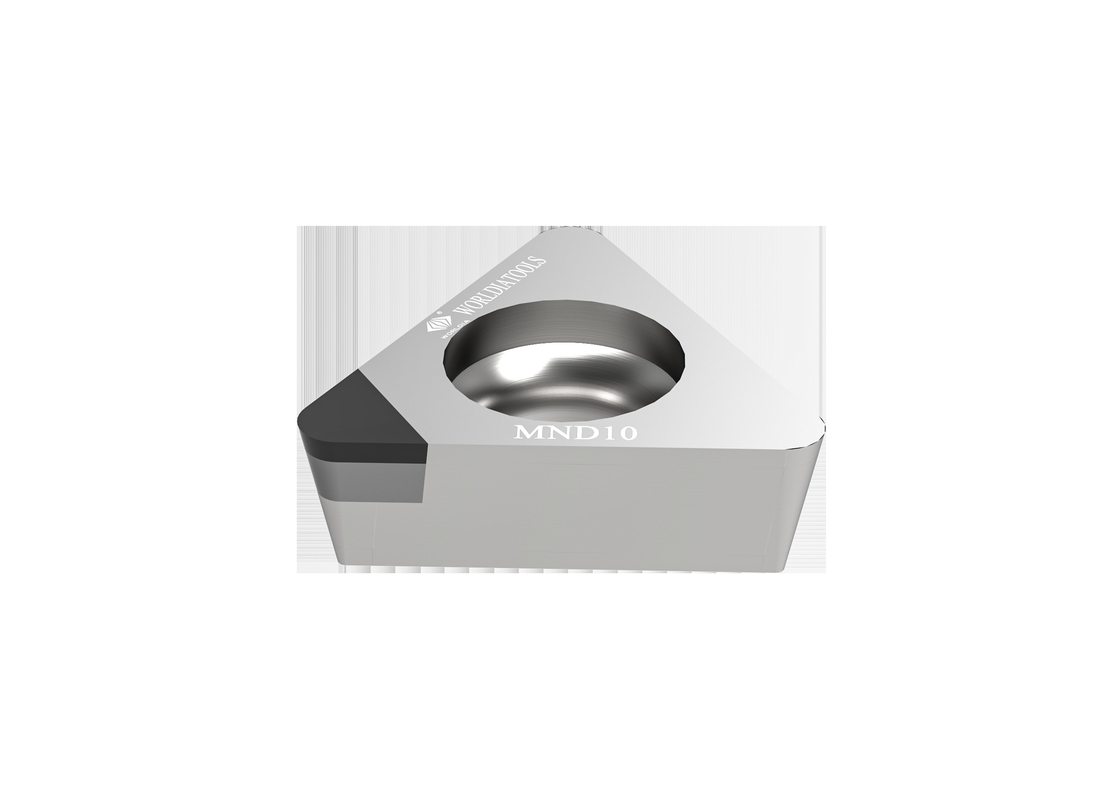

TPGW 110308 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
WORLDIA
Im Herstellungsworldia drücken Änderungen uns, um unsere Produkt und Service zu fördern.
Wir werden dem Versehen Sie mit Schneidwerkzeugen und Lösungen gewidmet, die den Ehrgeiz Ihrer Firma zusammenbringen
. Wir möchten mit Ihnen zusammen heranwachsen.
Beschreibung:
Als Spitzenstandardschneidwerkzeug-Reihe führt MANANOVA den ganzen Prozess der Qualität durch
Management von den Rohstoffen, mit dem Testgerät der hoch entwickelten Produktion, Berufs und
erfahrenes R&D- und Produktionsteam und professionelle technische Dienstleistungen, damit jeder Benutzer kann
fahren Sie fort, Worldia-Schneidwerkzeugvorteile zu erfahren.
Einfache Wahl und schnelle Lieferung ist die kritische Eigenschaft von ManaNova.
Material:
Polykristallines Kubikbornitrid (CBN) ist ein Material mit einer ausgezeichneten heißen Härte, die an sehr verwendet werden kann
schnittfreudige Geschwindigkeiten. Er weist auch gute Härte auf und Werkzeuge des Wärmestoßes resistance.CBN sind für Gebrauch ideal
mit Stahl, Gusseisen und gesinterten Eisen sowie Pulvermetallurgiekomponenten.
Werkzeuge mit polykristallinen Schneidstoffen des Diamanten (PCD) können Ihre Werkzeugkosten erheblich verringern,
PCD-Werkzeuge sind für Gebrauch mit Nichteisenmetall, wie Aluminium, Zink ideal, und Magnesium legiert,
GRP-Zusammensetzungen, faserverstärkter Plastik des Kohlenstoffs, „grünes“ Karbid und keramisch sowie alle Schleifmittel
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
Materielle Art sieben“ nämlich jede Spezifikation entsprechend sieben Materialien.
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10, MSN20) ist die Eigenschaft des PCBN-Einsatzes.
.
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Die vier Randarten sind der Standard-, Chipunterbrecher, und volles Gesicht in voller Länge.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 | Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9,525 | 3,18 | 0,8 | 3,3 | 15,3 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
