Produktdetails:
|
| Modellnummer: | TPGW 110304 | Art: | Drehenwerkzeuge |
|---|---|---|---|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
| Name: | Standard-Gewindeeinsatz PCD | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Hohe Präzision der maschineller Bearbeitung der Nichteisenmaterialien |
| Hervorheben: | TPGW PCD,das Einsätze schneidet,WORLDIA PCD |
||

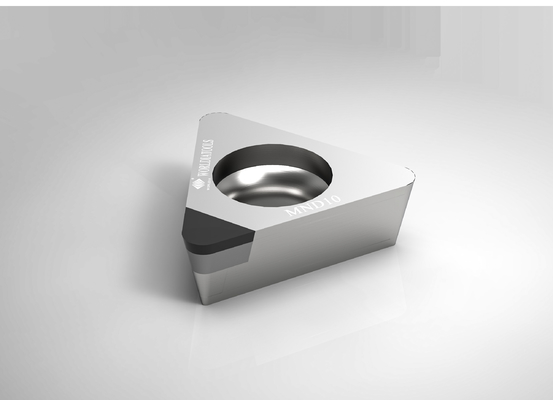

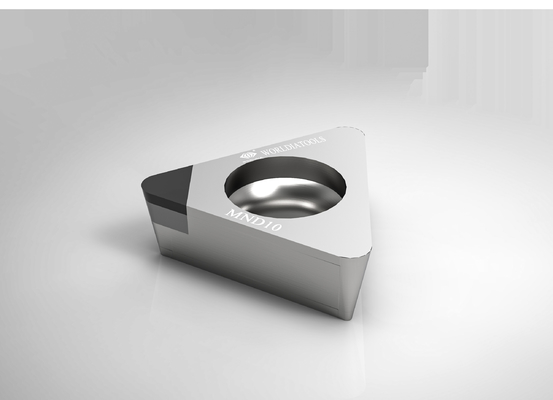

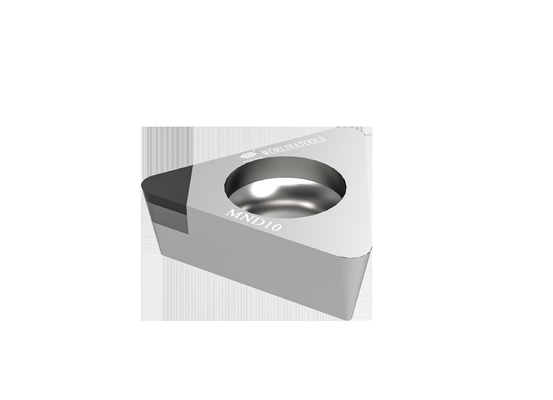

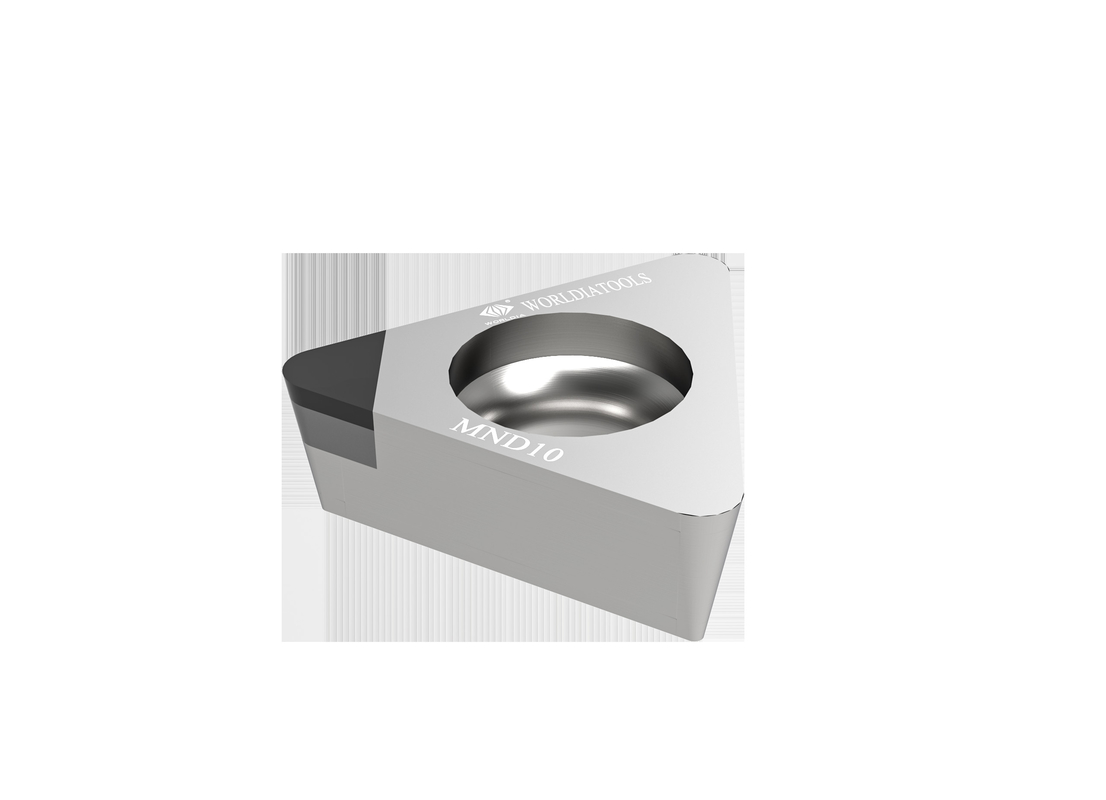

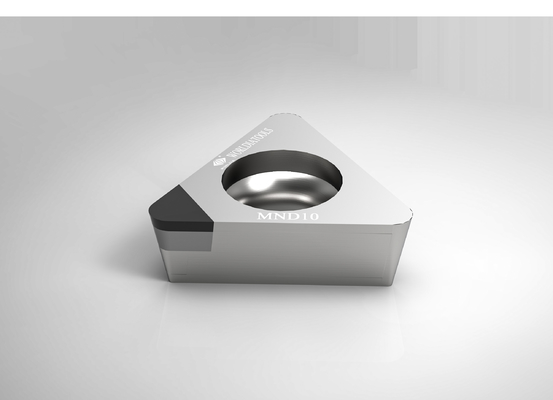

TPGW 110304 Standard-Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
WELTIA
WORLDIA widmet der Herstellung von Standard-Superhart-Schneidwerkzeugen besondere Aufmerksamkeit.
Und wir haben eine enorme Menge an technischen Innovationen in Design und Fertigung gemacht
PCBN/PCD/CVD-Einsätze und verwandte Produkte.
Beschreibung:
ManaNova, eine Untermarke von Worldia, positioniert sich als High-End-Standardserie.
Um die Bedürfnisse der Kunden als Ziel zu erfüllen, wählen wir PCD/PCBN-Materialien streng aus, um ein universelles,
stabiler und effizienter Schneideffekt.
Das entscheidende Merkmal von ManaNova ist die einfache Auswahl und die schnelle Lieferung.
"Einfache Auswahl" ist einfach nach Vergleichstabelle und Anwendung auszuwählen.
"Schnelle Lieferung" bedeutet, dass alle ManaNova PKD-Wendeschneidplatten im Katalog ab Lager verfügbar sind.
Unter Ausschluss höherer Gewalt können Sie diese innerhalb von 4-5 Tagen erhalten.
Material:
Polykristalliner Diamant (PCD)
1. Reduzieren Sie Ihre Werkzeugkosten erheblich
2. Für die Bearbeitung von Nichteisenmetallen
Polykristallines kubisches Bornitrid (CBN)
1. Mit einer ausgezeichneten Heißhärte
2.Gute Zähigkeit und Temperaturwechselbeständigkeit.
3. Für gehärteten Stahl, Gusseisen, Sintereisen sowie die Bearbeitung von pulvermetallurgischen Komponenten
Hauptprodukte:
PCBN-Einsatz: 7 Werkstoffe/ 1 Typ, universell für gehärteten Stahl, Gusseisen, Sphäroguss und Pulvermetallurgie
.
PKD-Einsatz: Stabiler, universeller, hocheffizienter Schneideffekt.
Vorteile:
·Hohe Qualität
·Kostengünstig
·Direkte Versorgung der Fabrik
Anwendung:
| MND10 | Geeignet zum Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 3.3 | 2.5 | √ |
| TPGW221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 3.3 | 2.5 | √ |
| TPGW222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0,2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0,4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0,8 | 3.3 | 15.3 | √ |
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
