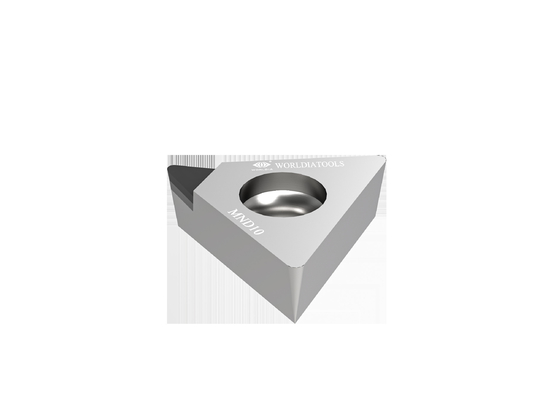

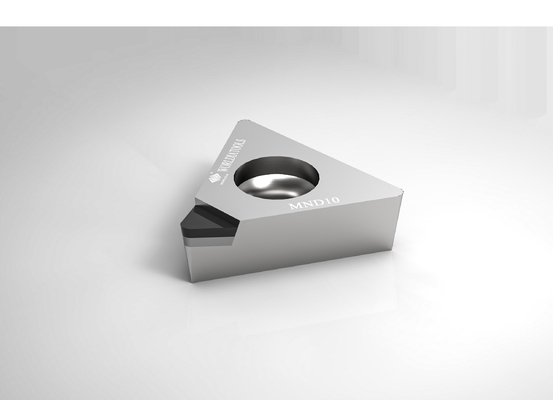

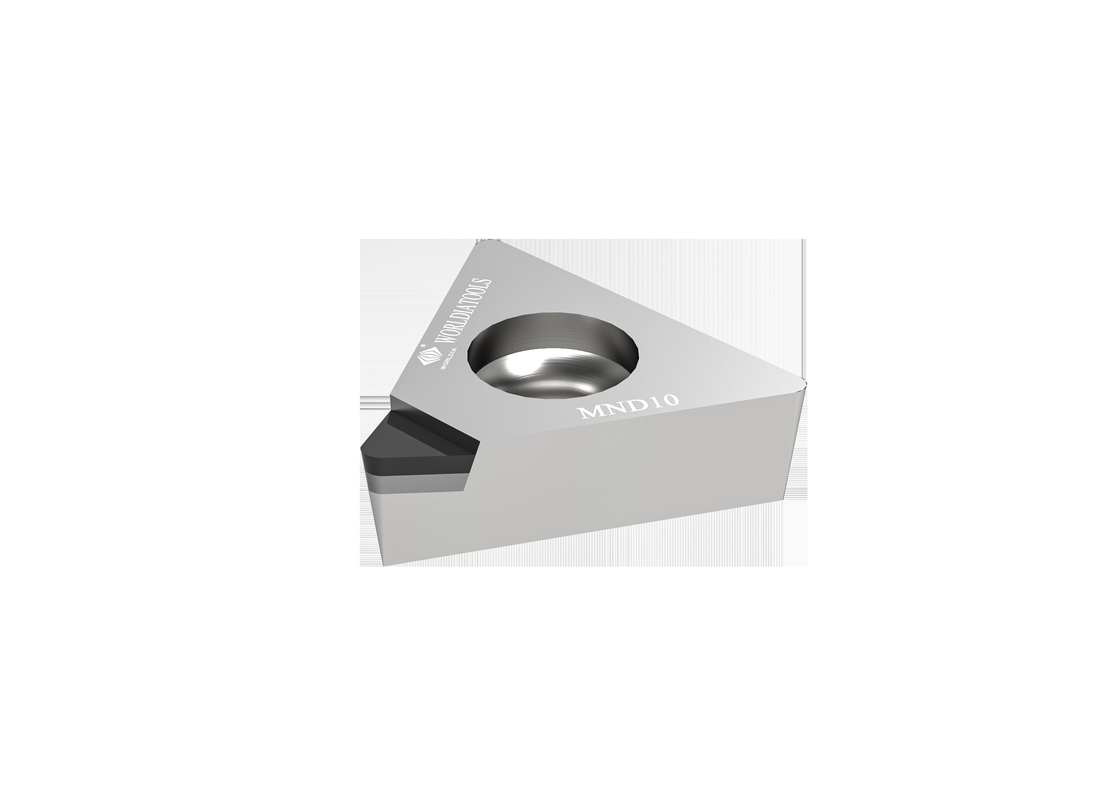

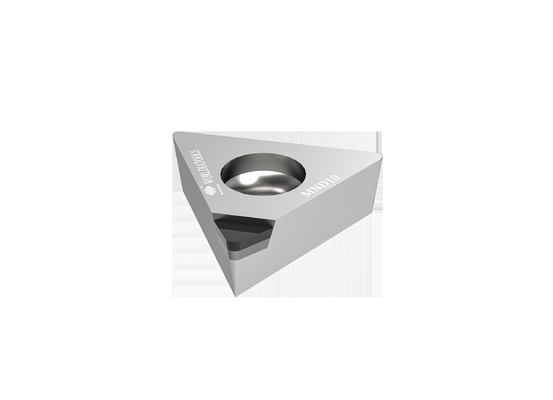

TCGT 110302 Standard-Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
WELTIA
Mit qualitativ hochwertigen Produkten und professioneller technischer Unterstützung fühlen wir uns geehrt, Service zu leisten
die führenden Hersteller in den Bereichen Automobil, neue Energie, Windkraft, Maschinenbau usw.
Beschreibung:
ManaNova ist als High-End-Standardserie positioniert.
Die PCD/PCBN-Materialien werden streng nach den Bedürfnissen der Kunden ausgewählt und
sorgen für einen universellen, stabilen und effizienten Schneideffekt.
Einfache Auswahl und schnelle Lieferung ist das Merkmal von ManaNova.
Materialien:
Polykristalliner Diamant (PCD)
1. Reduzieren Sie Ihre Werkzeugkosten erheblich
2. Für die Bearbeitung von Nichteisenmetallen
Polykristallines kubisches Bornitrid (CBN)
1. Mit einer ausgezeichneten Heißhärte
2.Gute Zähigkeit und Temperaturwechselbeständigkeit.
3. Für gehärteten Stahl, Gusseisen, Sintereisen sowie die Bearbeitung von pulvermetallurgischen Komponenten
Hauptprodukte:
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
PKD-Einsatz (MND10-Material) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen
Vorteile:
·Hohe Qualität
·Kostengünstig
·Direkte Versorgung der Fabrik
Anwendung:
| MND10 |
Geeignet zum Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt.
PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
| ·Aluminium und Aluminiumlegierungen |
| ·Kupfer-, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlefaser |
| ·Epoxidharze |
| ·Kunststoffe |
| ·Glasfaserverbundwerkstoffe |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel |
Maße |
Klasse |
| ANSI-Code |
ISO-Code |
Tipps |
IC
mm |
S
mm |
R
mm |
Φd
mm |
LE
mm |
MND
10 |
| TCGT1.81.50.5 |
TCGT 090202 |
1N |
5.56 |
2.38 |
0,2 |
2.4 |
2.5 |
√ |
| TCGT 1.81.51 |
TCGT 090204 |
1N |
5.56 |
2.38 |
0,4 |
2.4 |
2.5 |
√ |
| |
| TCGT 220.5 |
TCGT 110302 |
1N |
6.35 |
3.18 |
0,2 |
2.8 |
2.5 |
√ |
| TGT 221 |
TCGT 110304 |
1N |
6.35 |
3.18 |
0,4 |
2.8 |
2.5 |
√ |
| TGT 222 |
TCGT 110308 |
1N |
6.35 |
3.18 |
0,8 |
2.8 |
2.5 |
√ |
| |
| L-TCGT 32.51 |
L-TCGT 16T304 |
2N |
9.525 |
3,97 |
0,4 |
4.4 |
15.9 |
√ |
| Vorschubempfehlung |
| Nasenradius (mm) |
Ra ähm |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Vorschub f (mm/U)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
