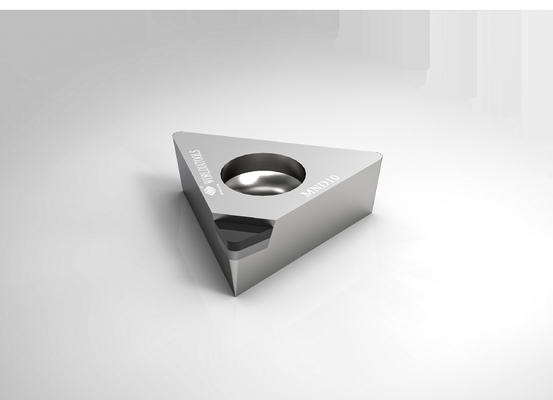

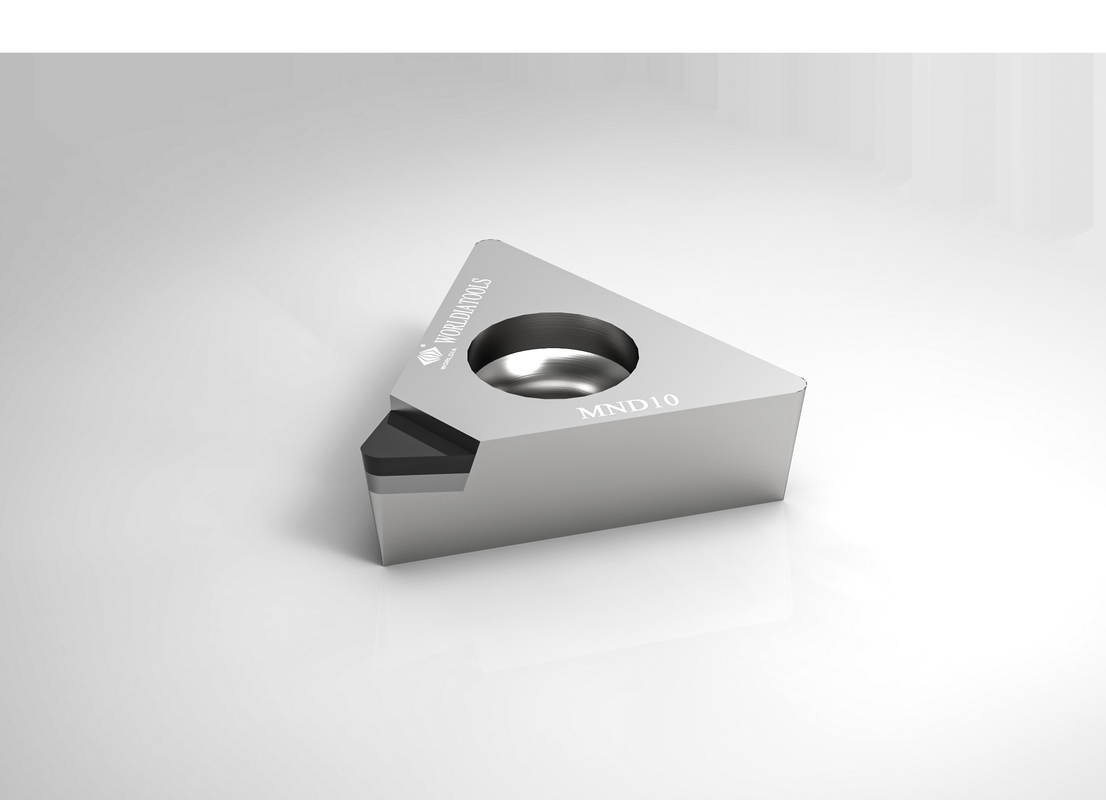

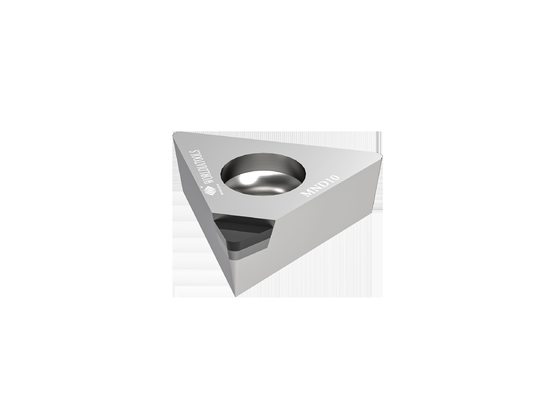

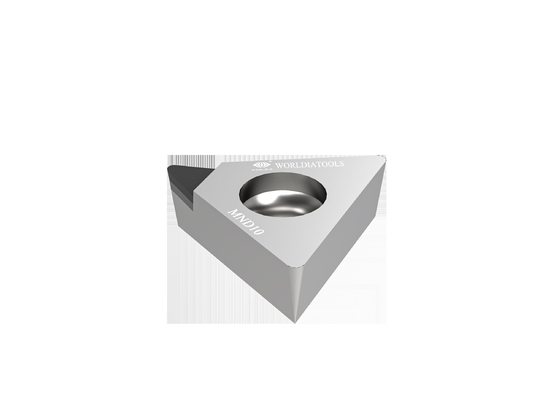

TCGT 090204 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
WORLDIA
Unsere Produkte bedecken hauptsächlich Schneidwerkzeuge der Hochpräzision PCBN/PCD/CVD, feste Karbidwerkzeuge,
Halter sowie PCD-/CVDmaterialien.
Beschreibung:
ManaNova, eine Untermarke von Worldia, wird als Spitzenstandard-Reihe in Position gebracht.
Um den Bedarf von Kunden als das Ziel zu erfüllen, wählen wir PCD-/PCBNmaterialien vor um den Bedarf von Kunden zu erfüllen und
stellen Sie einen Universal-, stabilen und leistungsfähigen Schnitteffekt zur Verfügung.
MANANOVA nimmt „einfache Wahl und schnelle Lieferung“ als die Eigenschaft, die beabsichtigt, schnelles zur Verfügung zu stellen und
leistungsfähiger Service, damit Kunden ihre Nachfrage befriedigen.
Die kritische Eigenschaft von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“ ist einfach, entsprechend der Vergleichstabelle und -anwendung zu wählen.
„Schnelle Lieferung“ ist alle Einsätze ManaNova PCD im Katalog sind verfügbar auf Lager.
Höhere Gewalt beseitigend, können Sie innerhalb 4-5 Tage erhalten.
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
„Materielle Art sieben“ nämlich jede Spezifikation entsprechend sieben Materialien
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10, MSN20) ist die Eigenschaft des PCBN-Einsatzes.
PCD-Einsatz (Material MND10) ist passend für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderes
Nichtmetallmaterialien. Die vier Randarten sind Standard-, Chipunterbrecher, voller Rand und volles Gesicht.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 |
Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt.
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
| ·Aluminium- und Aluminiumlegierungen |
| ·Kupferne, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlenstoff-Faser |
| ·Epoxidharze |
| ·Plastik |
| ·Fiberglaszusammensetzungen |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel |
Maße |
Grad |
| ANSI-Code |
ISO-Code |
Spitzen |
IC
Millimeter |
S
Millimeter |
R
Millimeter |
Φd
Millimeter |
Le
Millimeter |
MND
10 |
| TCGT 1.81.50.5 |
TCGT 090202 |
1N |
5,56 |
2,38 |
0,2 |
2,4 |
2,5 |
√ |
| TCGT 1.81.51 |
TCGT 090204 |
1N |
5,56 |
2,38 |
0,4 |
2,4 |
2,5 |
√ |
| |
| TCGT 220,5 |
TCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| TCGT 221 |
TCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| TCGT 222 |
TCGT 110308 |
1N |
6,35 |
3,18 |
0,8 |
2,8 |
2,5 |
√ |
| |
| L-TCGT 32,51 |
L-TCGT 16T304 |
2N |
9,525 |
3,97 |
0,4 |
4,4 |
15,9 |
√ |
| Vorschubzahlempfehlung |
| Nasenradius (Millimeter) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| Vorschubzahl f (mm/rev) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
