Produktdetails:
|
| Modellnummer: | L-TCGW 16T308 | Vorteil: | ·Hohe Qualität ·Niedrige Kosten ·Direkte Versorgung der Fabrik |
|---|---|---|---|
| Tipps: | 2N | Typ: | In voller Länge |
| Produktmarke: | WELTIA | Produktfamilie: | ManaNova |
| Material: | PKD+Hartmetall | PCD-Klasse: | MND10 |
| Anwendung: | Bearbeitung von NE-Werkstoffen | ||
| Hervorheben: | tcgw pcd schneideinsätze,tcgw pcd einsatz,drehwerkzeuge pcd schneideinsätze |
||

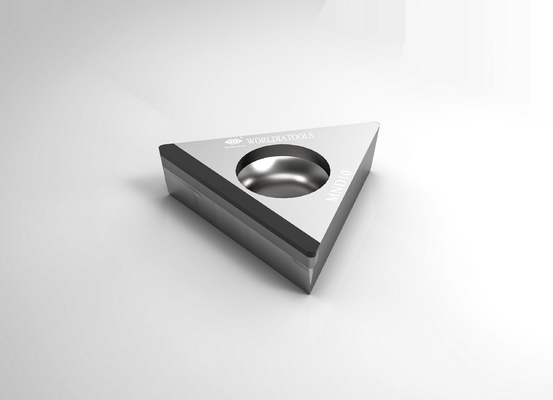

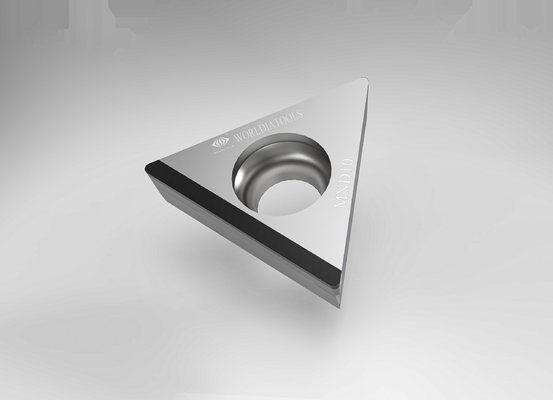

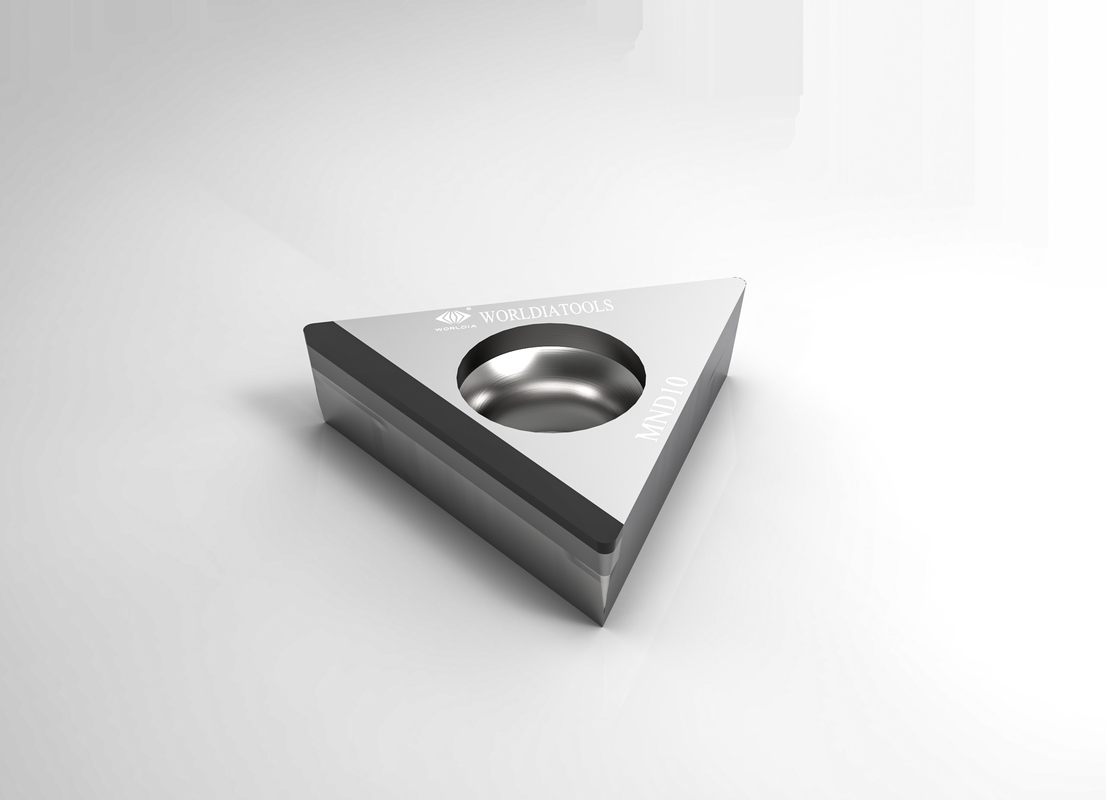

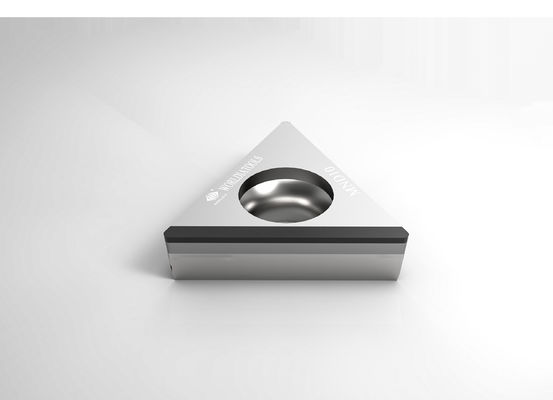

L-TCGW 16T304 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
Als Spitzenstandardschneidwerkzeug-Reihe führt MANANOVA den ganzen Prozess der Qualität durch
Management von den Rohstoffen, mit dem Testgerät der hoch entwickelten Produktion, Berufs und
erfahrenes R&D- und Produktionsteam und professionelle technische Dienstleistungen, damit jeder Benutzer kann
fahren Sie fort, Worldia-Schneidwerkzeugvorteile zu erfahren.
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Die vier Randarten sind Standard-, Chipunterbrecher, voller Rand und volles Gesicht.
Beschreibung:
ManaNova, eine Untermarke von Worldia, wird als Spitzenstandard-Reihe in Position gebracht.
Wir wählen ausschließlich PCD-/PCBNmaterialien vor, um den Bedarf von Kunden zu erfüllen und eine Universalität zur Verfügung zu stellen,
stabiler und leistungsfähiger Schnitteffekt.
„Einfache Wahl und schnelle Lieferung“ ist die Eigenschaft von ManaNova.
Zwei Fabriken zum Produkt gleichzeitig, also sofortige Lieferung, sobald Aufträge abgeschlossen werden.
Willkommen zur Untersuchung, zum von mehr Informationen zu lernen!
Material:
Wir stellen PCD-Werkzeuge mit modernen Werkzeugmaschinen her und steuern die Produktqualität
von Anfang an, das PCD-Werkzeuge mit hoher Genauigkeit und guter Qualität mit Übereinstimmung hält
Wir stellen CBN-Werkzeuge mit einer Industrie-führenden Schneidemaschine mit 5 Achsen und einem selbst-entworfenen Vakuum her
bronzierender Ofen, der CBN-Werkzeuge mit hoher Genauigkeit und schweißender Stärke hält.
Hauptprodukte:
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Anwendung:
| MND10 | Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
