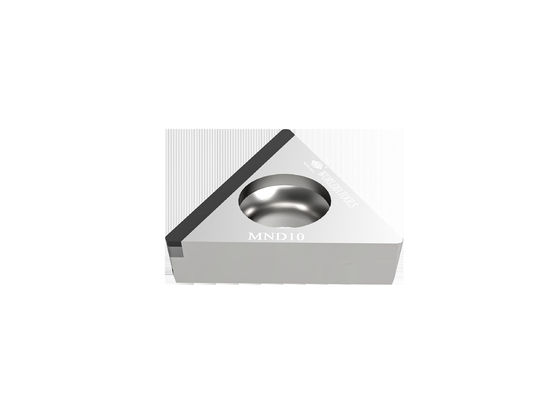

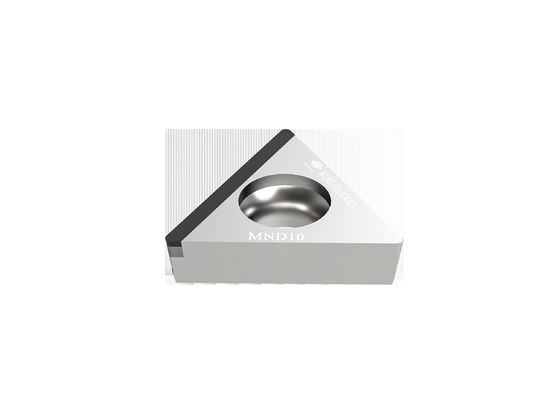

L-TCGW 16T304 Standard-Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
WORLDIA widmet der Herstellung von Standard-Superhart-Schneidwerkzeugen besondere Aufmerksamkeit.
Und wir haben eine enorme Menge an technischen Innovationen in Design und Fertigung gemacht
PCBN/PCD/CVD-Einsätze und verwandte Produkte.
PKD-Einsatz (Material MND10) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen nichtmetallischen Werkstoffen.
Die vier Schneidenarten sind Standard, Spanbrecher,Vollrand,und volles Gesicht.
Beschreibung:
"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert.
ManaNova ist ein Konzept, das in der Sicht der Endbenutzer steht, die wir strikt auswählen
PCD- und PCBN-Materialien für die universelle Schneidwirkung.
MANANOVA nimmt „Einfache Auswahl und schnelle Lieferung“ als das Merkmal, das beabsichtigt
schnellen und effizienten Service für in- und ausländische Kunden zu bieten, um ihre Anforderungen zu erfüllen
Nachfrage nach standardisierten und universellen Werkzeugen.
Material:
Polykristalliner Diamant (PCD)
1. Reduzieren Sie Ihre Werkzeugkosten erheblich
2. Für die Bearbeitung von Nichteisenmetallen
Polykristallines kubisches Bornitrid (CBN)
1. Mit einer ausgezeichneten Heißhärte
2.Gute Zähigkeit und Temperaturwechselbeständigkeit.
3. Für gehärteten Stahl, Gusseisen, Sintereisen sowie die Bearbeitung von pulvermetallurgischen Komponenten
Hauptprodukte:
PKD-Einsatz (Material MND10) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen nichtmetallischen Werkstoffen.
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 |
Geeignet zum Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt.
PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
| ·Aluminium und Aluminiumlegierungen |
| ·Kupfer-, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlefaser |
| ·Epoxidharze |
| ·Kunststoffe |
| ·Glasfaserverbundwerkstoffe |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel |
Maße |
Klasse |
| ANSI-Code |
ISO-Code |
Tipps |
IC
mm |
S
mm |
R
mm |
Φd
mm |
LE
mm |
MND
10 |
| TCGW 1.81.50.5 |
TCGW 090202 |
1N |
5.56 |
2.38 |
0,2 |
2.4 |
2.5 |
√ |
| TCGW 1.81.51 |
TCGW 090204 |
1N |
5.56 |
2.38 |
0,4 |
2.4 |
2.5 |
√ |
| |
| TCGW 220.5 |
TCGW 110302 |
1N |
6.35 |
3.18 |
0,2 |
2.8 |
2.5 |
√ |
| TCGW 221 |
TCGW 110304 |
1N |
6.35 |
3.18 |
0,4 |
2.8 |
2.5 |
√ |
| TCGW 222 |
TCGW 110308 |
1N |
6.35 |
3.18 |
0,8 |
2.8 |
2.5 |
√ |
| |
| TCGW 32.51 |
TCGW 16T304 |
1N |
9.525 |
3,97 |
0,4 |
4.4 |
2.5 |
√ |
| TCGW 32.52 |
TCGW 16T308 |
1N |
9.525 |
3,97 |
0,8 |
4.4 |
2.5 |
√ |
| |
| L-TCGW 32.50.5 |
L-TCGW 16T302 |
2N |
9.525 |
3,97 |
0,2 |
4.4 |
16.2 |
√ |
| L-TCGW 32.51 |
L-TCGW 16T304 |
2N |
9.525 |
3,97 |
0,4 |
4.4 |
15.9 |
√ |
| L-TCGW 32.52 |
L-TCGW 16T308 |
2N |
9.525 |
3,97 |
0,8 |
4.4 |
15.3 |
√ |
| |
| F-VBGW 1.81.51 |
F-VBGW 090204 |
3N |
5.56 |
2.38 |
0,4 |
2.4 |
9 |
√ |
| Vorschubempfehlung |
| Nasenradius (mm) |
Ra ähm |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Vorschub f (mm/U)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
