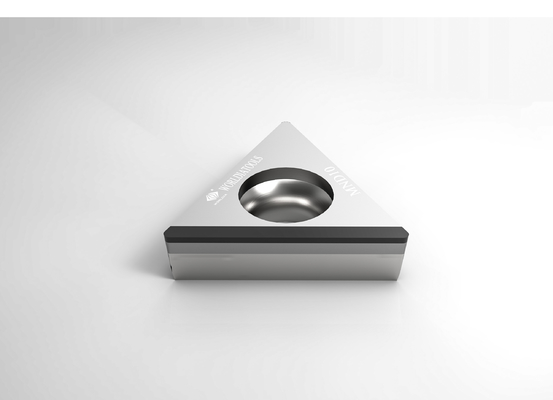

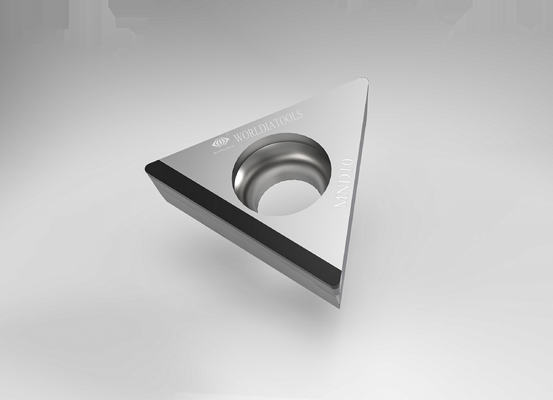

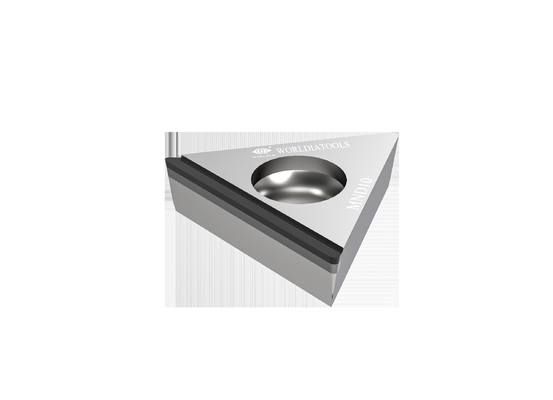

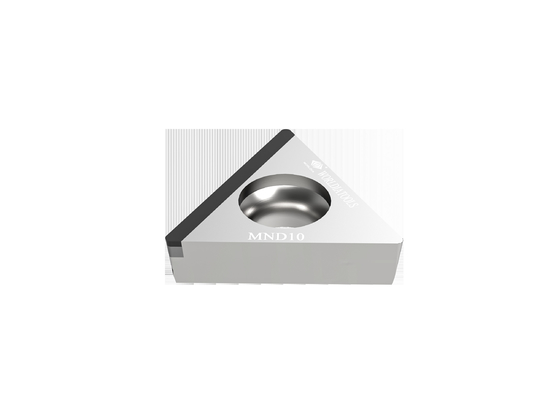

L-TCGW 16T302 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Die vier Randarten sind Standard-, Chipunterbrecher, voller Rand und volles Gesicht.
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das nach der Meinung der Endbenutzer steht, wir wählen ausschließlich
PCD- und PCBN-Materialien, zum des Universalschnitteffektes bereitzustellen.
Die kritische Eigenschaft von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“: Zu wählen ist einfach, entsprechend der Vergleichstabelle und -anwendung.
„Schnelle Lieferung“: Alle Einsätze ManaNova PCD im Katalog sind auf Lager verfügbar.
Höhere Gewalt beseitigend, können Sie innerhalb 4-5 Tage erhalten.
Material:
Polykristallines Kubikbornitrid (CBN) ist ein Material mit einer ausgezeichneten heißen Härte, die an sehr verwendet werden kann
schnittfreudige Geschwindigkeiten. Er weist auch gute Härte auf und Werkzeuge des Wärmestoßes resistance.CBN sind für Gebrauch ideal
mit Stahl, Gusseisen und gesinterten Eisen sowie Pulvermetallurgiekomponenten.
Werkzeuge mit polykristallinen Schneidstoffen des Diamanten (PCD) können Ihre Werkzeugkosten erheblich verringern,
PCD-Werkzeuge sind für Gebrauch mit Nichteisenmetall, wie Aluminium, Zink ideal, und Magnesium legiert,
GRP-Zusammensetzungen, faserverstärkter Plastik des Kohlenstoffs, „grünes“ Karbid und keramisch sowie alle Schleifmittel.
Hauptprodukte:
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
Vorteile:
·Hohe Qualität
·Niedrige Kosten
·Direkte Versorgung der Fabrik
Anwendung:
| MND10 |
Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt.
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
| ·Aluminium- und Aluminiumlegierungen |
| ·Kupferne, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlenstoff-Faser |
| ·Epoxidharze |
| ·Plastik |
| ·Fiberglaszusammensetzungen |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel |
Maße |
Grad |
| ANSI-Code |
ISO-Code |
Spitzen |
IC
Millimeter |
S
Millimeter |
R
Millimeter |
Φd
Millimeter |
Le
Millimeter |
MND
10 |
| TCGW 1.81.50.5 |
TCGW 090202 |
1N |
5,56 |
2,38 |
0,2 |
2,4 |
2,5 |
√ |
| TCGW 1.81.51 |
TCGW 090204 |
1N |
5,56 |
2,38 |
0,4 |
2,4 |
2,5 |
√ |
| |
| TCGW 220,5 |
TCGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| TCGW 221 |
TCGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| TCGW 222 |
TCGW 110308 |
1N |
6,35 |
3,18 |
0,8 |
2,8 |
2,5 |
√ |
| |
| TCGW 32,51 |
TCGW 16T304 |
1N |
9,525 |
3,97 |
0,4 |
4,4 |
2,5 |
√ |
| TCGW 32,52 |
TCGW 16T308 |
1N |
9,525 |
3,97 |
0,8 |
4,4 |
2,5 |
√ |
| |
| L-TCGW 32.50.5 |
L-TCGW 16T302 |
2N |
9,525 |
3,97 |
0,2 |
4,4 |
16,2 |
√ |
| L-TCGW 32,51 |
L-TCGW 16T304 |
2N |
9,525 |
3,97 |
0,4 |
4,4 |
15,9 |
√ |
| L-TCGW 32,52 |
L-TCGW 16T308 |
2N |
9,525 |
3,97 |
0,8 |
4,4 |
15,3 |
√ |
| |
| F-VBGW 1.81.51 |
F-VBGW 090204 |
3N |
5,56 |
2,38 |
0,4 |
2,4 |
9 |
√ |
| Vorschubzahlempfehlung |
| Nasenradius (Millimeter) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| Vorschubzahl f (mm/rev) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
