Produktdetails:
|
| Modellnummer: | TCGW 110308 | Spitzen: | 1N |
|---|---|---|---|
| Art: | Drehenwerkzeuge | Produktmarke: | WORLDIA |
| Produktfamilie: | ManaNova | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Hohe Präzision der maschineller Bearbeitung der Nichteisenmaterialien |
| Hervorheben: | TCGW Hartmetall-Bearbeitungseinsätze,MND10 Hartmetall-Bearbeitungseinsätze,Triangle PKD-Drehwerkzeuge |
||

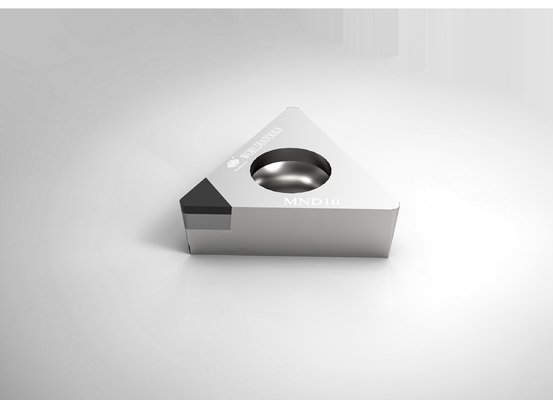

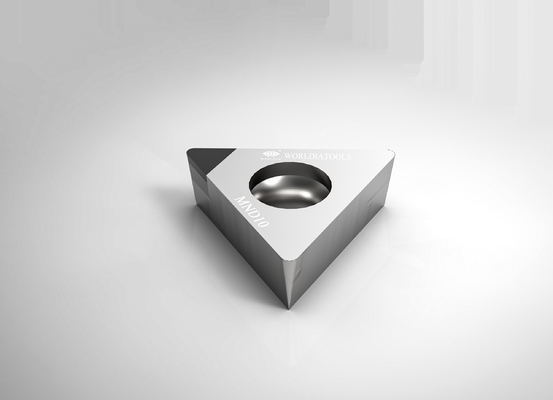

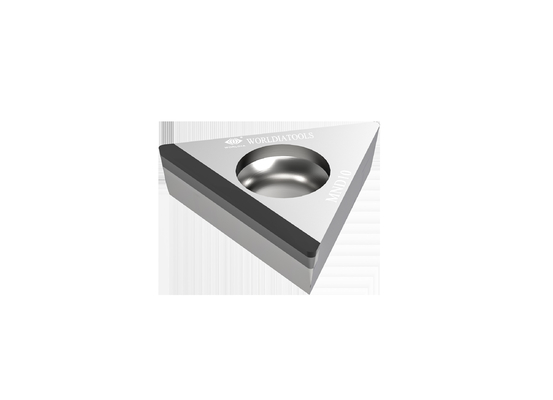

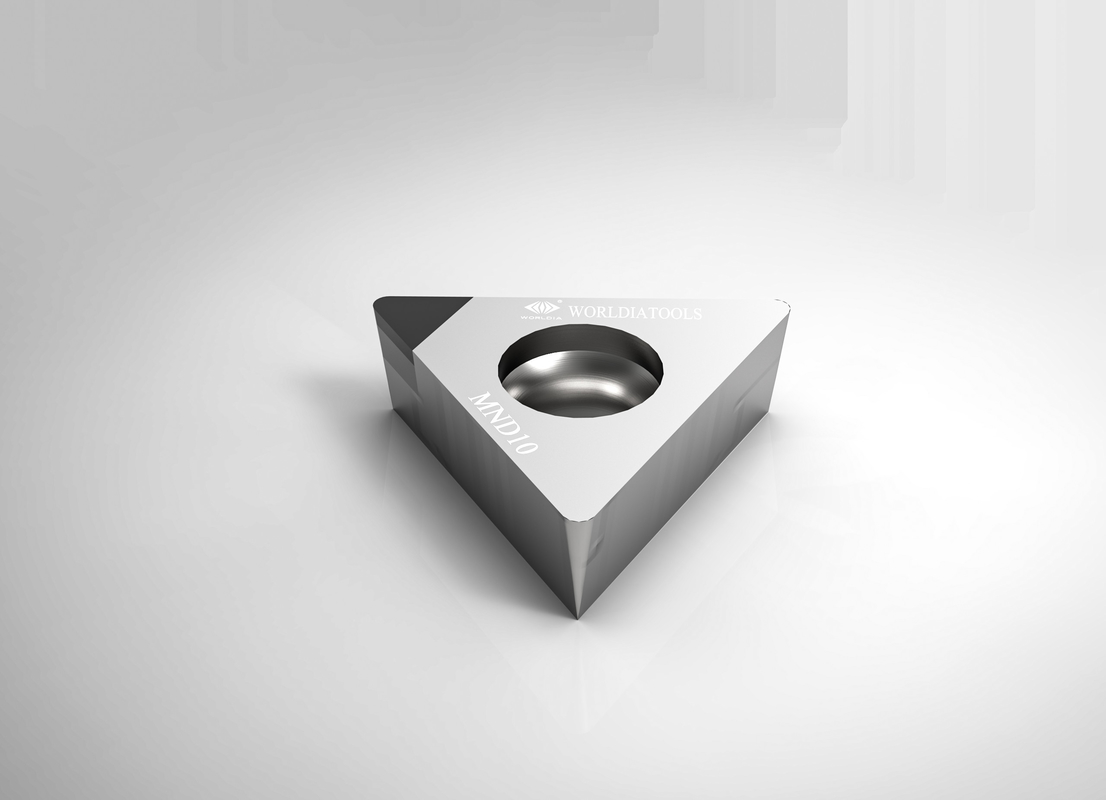

TCGW090208 Standard-Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
In der Fertigungsweltia, Änderungen zwingen uns, unsere Produkte und Dienstleistungen zu bewerben.
Wir sind bestrebt, Ihnen Schneidwerkzeuge und Lösungen anzubieten, die den Ambitionen Ihres Unternehmens entsprechen.
Wir wollen gemeinsam mit Ihnen aufwachsen.
Beschreibung:
ManaNova, eine Untermarke von Worldia, positioniert sich als High-End-Standardserie.
Um die Bedürfnisse der Kunden als Ziel zu erfüllen, wählen wir PCD/PCBN-Materialien streng aus, um ein universelles,
stabiler und effizienter Schneideffekt.
MANANOVA nimmt „Einfache Auswahl und schnelle Lieferung“ als die Funktion, die es zu bieten beabsichtigt
schneller und effizienter Service für in- und ausländische Kunden, um ihre Nachfrage zu erfüllen
standardisierte und universelle Werkzeuge.
Hauptprodukte:
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
Die speziell beschichtete PCBN-Wendeplatte eignet sich für kontinuierliches bis stark unterbrochenes Schneiden von gehärtetem Stahl
und hat eine hervorragende universelle Leistung.
PKD-Einsatz (Material MND10) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen nichtmetallischen Werkstoffen.
Insbesondere der PKD-Spänebrechereinsatz wird hauptsächlich verwendet, um das Problem der Spanumwicklung während der Bearbeitung zu lösen, und er hat eine hervorragende Leistung!
Vorteile:
·Hohe Qualität
·Kostengünstig
·Direkte Versorgung der Fabrik
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 | Geeignet zum Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3,97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3,97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3,97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
