Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|

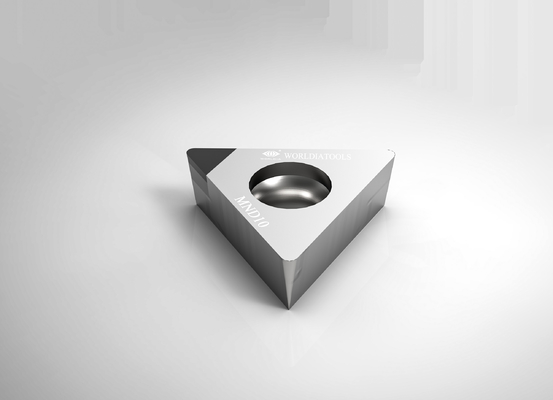

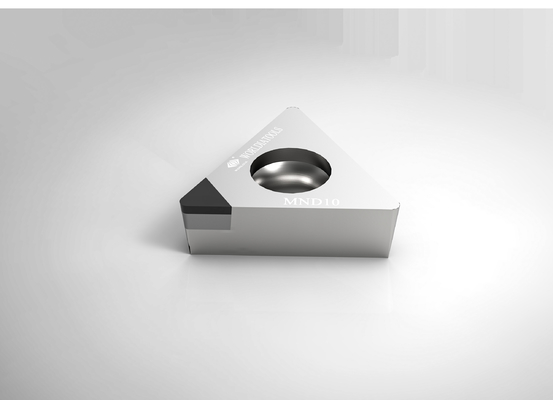

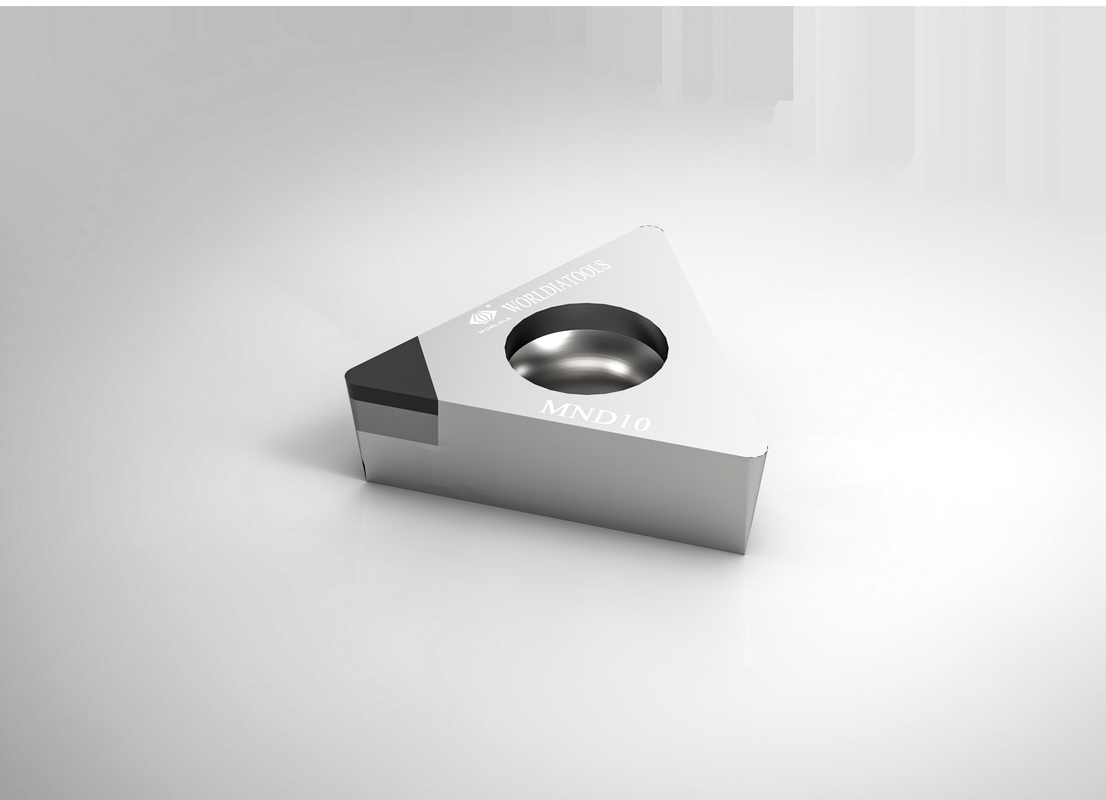

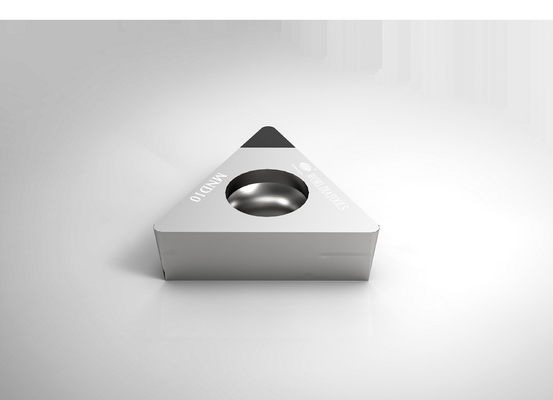

| Produkt-Name: | Standardschnitteinsätze PCD | Modellnummer: | TCGW 110304 |
| Beschichtung: | Unbeschichtet | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Hohe Präzision der maschineller Bearbeitung der Nichteisenmaterialien |
| Hervorheben: | Hartmetalleinsätze TCGW PCD,Unbeschichtete PCD-Hartmetalleinsätze,Hartmetalleinsätze für Stahl |
||
Ausschnitt-Einsatz des Standardkarbid-TCGW090204 Drehendes einsatz-PCD für Nichteisenmaterialien
Im Herstellungsworldia drücken Änderungen uns, um unsere Produkt und Service zu fördern.
Wir werden dem Versehen Sie mit Schneidwerkzeugen und Lösungen gewidmet, die den Ehrgeiz Ihrer Firma zusammenbringen.
Wir möchten mit Ihnen zusammen heranwachsen.
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf Spitzenstandard-Reihe.
Wir wählen ausschließlich PCD- und PCBN-Materialien vor, um der standardisierten und allgemeinen Kunden zu treffen
Schnitt Anforderungen und die schnellen und leistungsfähigen Dienstleistungen erbringen
MANANOVA nimmt „einfache Wahl und schnelle Lieferung“ als die Eigenschaft, die beabsichtigt zur Verfügung zu stellen
schneller und leistungsfähiger Service, damit inländische und Auslandskunden ihre Nachfrage nach befriedigen
standardisierte und universalized Werkzeuge.
Hauptprodukte:
„Materielle Art sieben“ nämlich jede Spezifikation entsprechend sieben Materialien
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10) ist die Eigenschaft des PCBN-Einsatzes.
PCBN-Einsätze sind für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
Die vier Randarten von PCD-Einsätzen sind Standard-, Chipunterbrecher, voller Rand und volles Gesicht.
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 | Passend für den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
