Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Verwendung: | Drehenwerkzeuge | Spitzen: | 1N |
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Modellnummer: | VBGW 160402 | Anwendung: | Hoch-Präzisionsmaschinelle bearbeitung von Nichteisenmaterialien |
| Hervorheben: | VBGW160402 PCD-Schnittinlage |
||

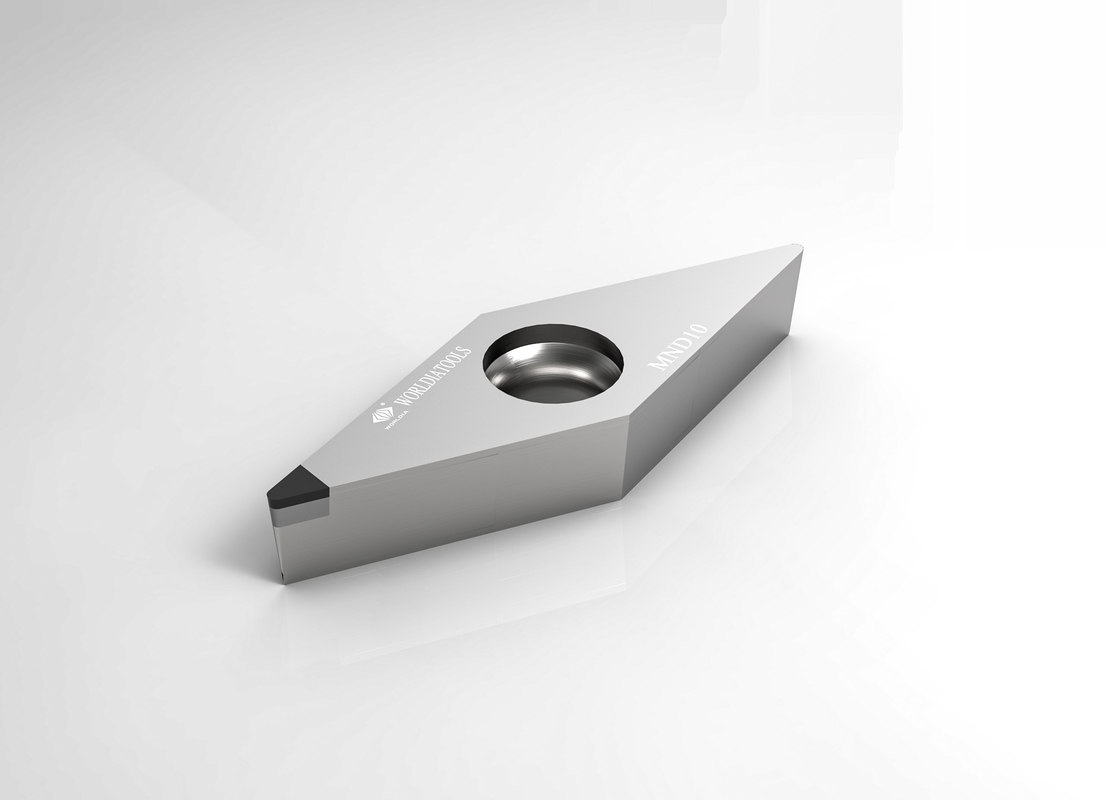

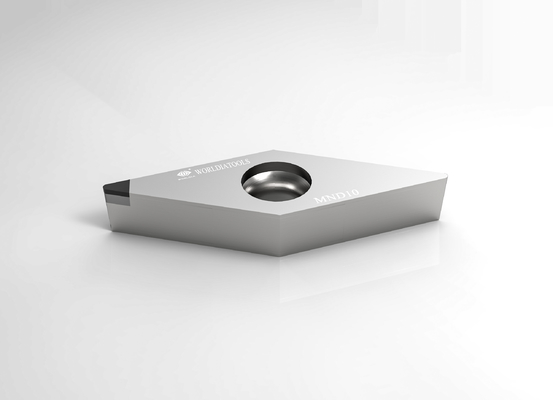

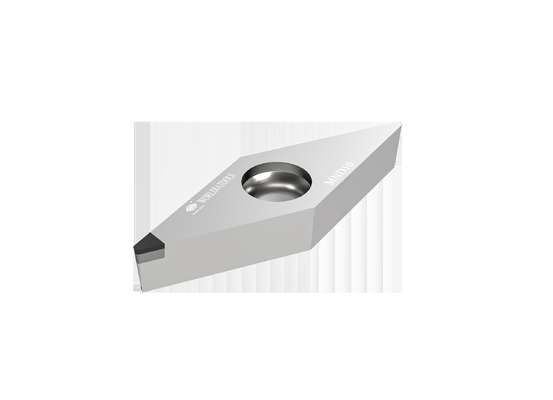

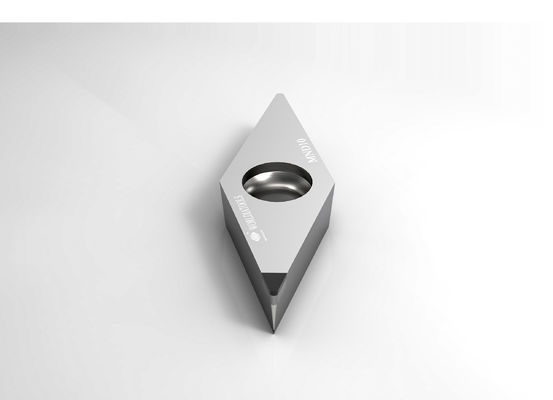

VBGW 160402 Standard-Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
Material:
Wir fertigen CBN-Werkzeuge mit einer branchenführenden 5-Achsen-Schneidmaschine und einem selbst entworfenen Vakuum
Lötofen, der CBN-Werkzeuge mit hoher Genauigkeit und Schweißfestigkeit hält.
Wir fertigen PKD-Werkzeuge mit fortschrittlichen Bearbeitungsmaschinen und kontrollieren die Produktqualität
von Anfang an, das PKD-Werkzeuge mit hoher Genauigkeit und guter Qualität konstant hält
Beschreibung:
"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert.
ManaNova ist ein Konzept, das aus Sicht der Endbenutzer steht, wir wählen ausschließlich PCD- und PCBN-Materialien
um den universellen Schneideffekt bereitzustellen.
Das Hauptmerkmal von ManaNova ist die einfache Auswahl und die schnelle Lieferung.
Hauptprodukte:
PCBN-Einsatz: 7 Materialien/ 1 Typ, universell für gehärteten Stahl, Gusseisen, Sphäroguss und Pulvermetallurgie.
PKD-Einsatz: Stabiler, universeller und hocheffizienter Schneideffekt.
PKD-Dreheinsätze können in vielen Bereichen eingesetzt werden, einschließlich der Automobilindustrie, der Energieausrüstung sowie der Holz- und Steinindustrie
Industrie.Es können verschiedene Materialien wie Buntmetall, Hartmetall, Keramik,
Nichtmetall und Verbundmaterial.
Vorteile:
·Hohe Qualität
·Kostengünstig
·Direkte Versorgung der Fabrik
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 | Angewandt auf das Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| VBGW 330.5 | VBGW 160402 | 1N | 9.525 | 4.76 | 0,2 | 4.4 | 2.5 | √ |
| VBGW 331 | VBGW 160404 | 1N | 9.525 | 4.76 | 0,4 | 4.4 | 2.5 | √ |
| VBGW 332 | VBGW 160408 | 1N | 9.525 | 4.76 | 0,8 | 4.4 | 2.5 | √ |
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
