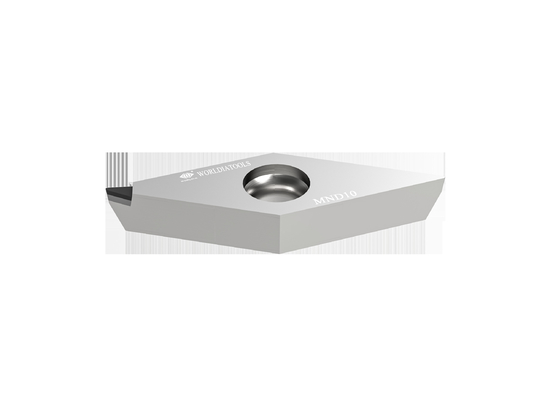

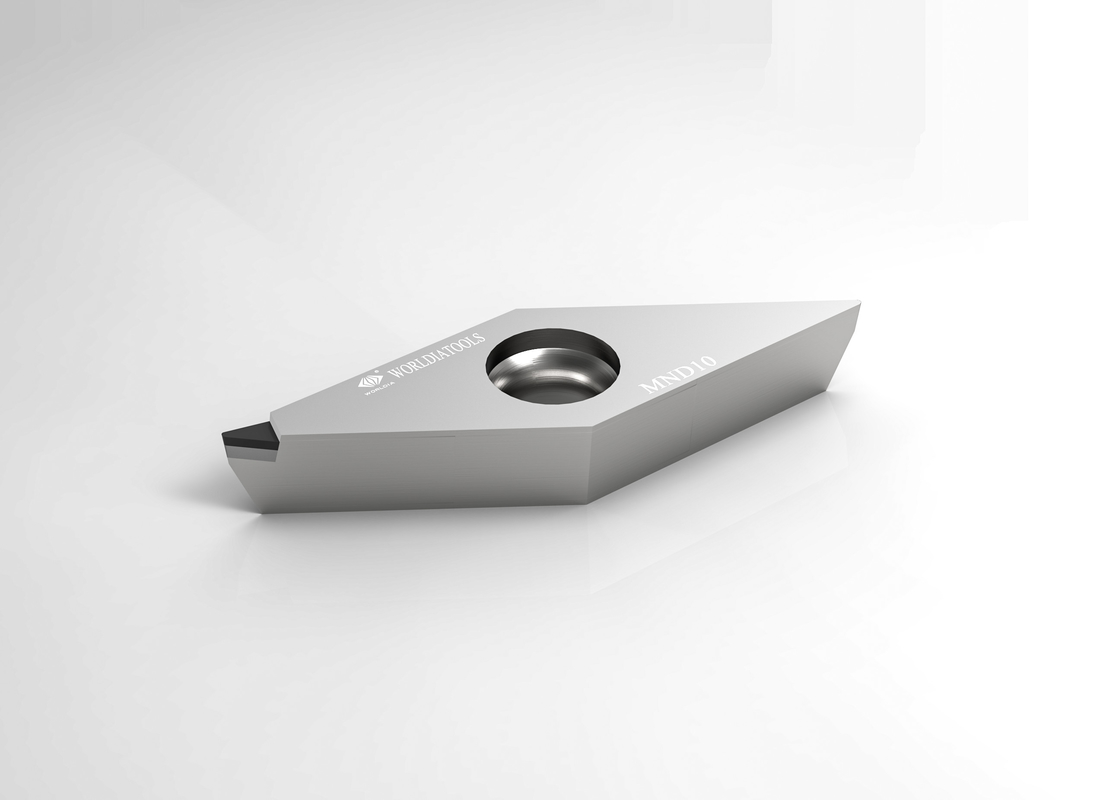

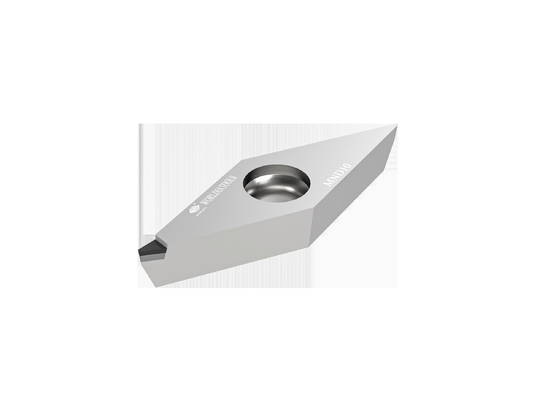

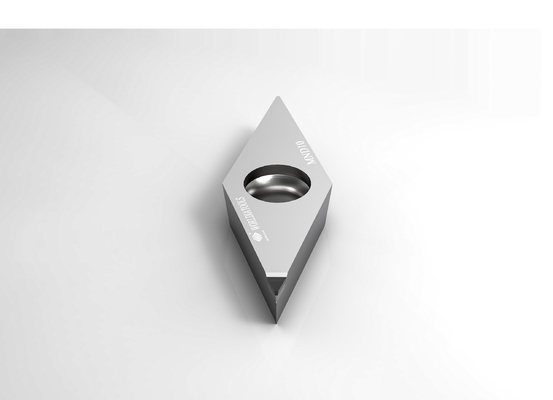

VCGT 160408 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
WORLDIA lenkt besondere Aufmerksamkeit auf die Herstellung von super harten StandardSchneidwerkzeugen.
Und wir haben eine enorme Menge von den technischen Innovationen bei dem Entwerfen und der Herstellung gemacht
PCBN-/PCD/CVDeinsätze und -verwandte Produkte.
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das nach der Meinung der Endbenutzer steht, wir wählen ausschließlich
PCD- und PCBN-Materialien, zum des Universalschnitteffektes bereitzustellen.
Material:
Polykristalliner Diamant (PCD)
1. Verringern Sie Ihre Werkzeugkosten erheblich
2. Für die Nichteisenmetallmaschinelle bearbeitung
Polykristallines Kubikbornitrid (CBN)
1. Mit einer ausgezeichneten heißen Härte
2. gute Härte und Temperaturwechselbeständigkeit.
3. Für Stahl, Gusseisen, gesinterte Eisen sowie die Pulvermetallurgiekomponentenmaschinelle bearbeitung
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderen Nichtmetalls passend
Vorteile:
·Hohe Qualität
·Niedrige Kosten
·Direkte Versorgung der Fabrik
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 |
Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt.
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
| ·Aluminium- und Aluminiumlegierungen |
| ·Kupferne, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlenstoff-Faser |
| ·Epoxidharze |
| ·Plastik |
| ·Fiberglaszusammensetzungen |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel |
Maße |
Grad |
| ANSI-Code |
ISO-Code |
Spitzen |
IC
Millimeter |
S
Millimeter |
R
Millimeter |
Φd
Millimeter |
Le
Millimeter |
MND
10 |
| VCGT 220,5 |
VCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGT 221 |
VCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGT 330,5 |
VCGT 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VCGT 331 |
VCGT 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VCGT 332 |
VCGT 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Vorschubzahlempfehlung |
| Nasenradius (Millimeter) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| Vorschubzahl f (mm/rev) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
