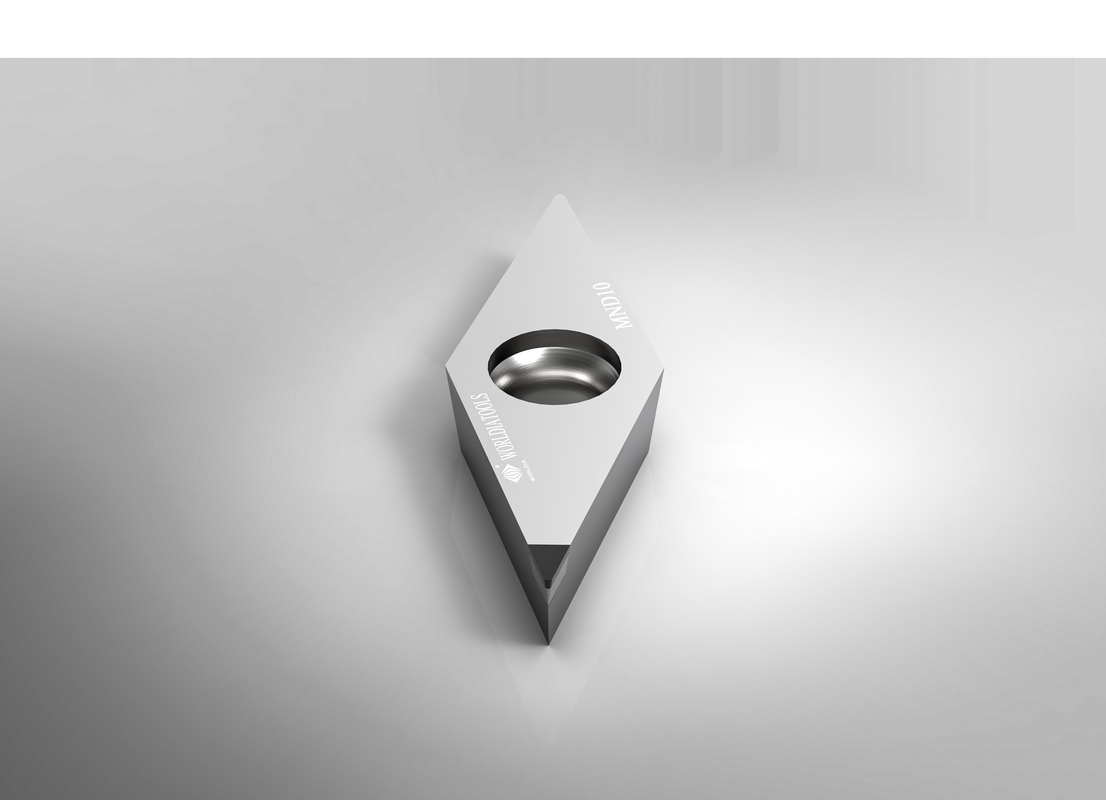

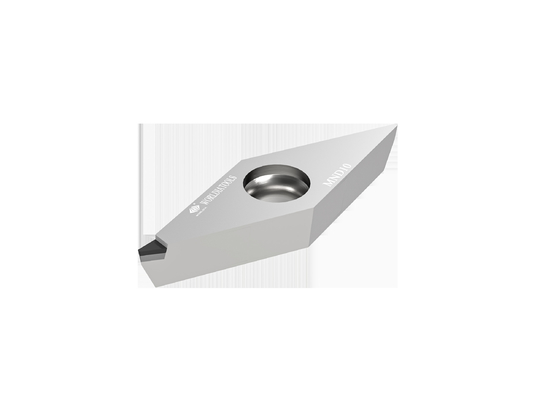

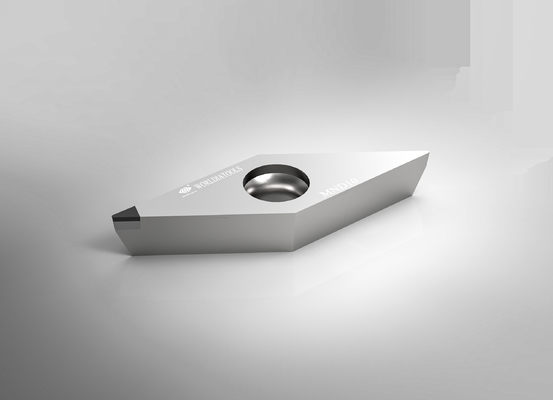

VCGT 160402 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
WORLDIA lenkt besondere Aufmerksamkeit auf die Herstellung von super harten StandardSchneidwerkzeugen.
Und wir haben eine enorme Menge von den technischen Innovationen bei dem Entwerfen und der Herstellung gemacht
PCBN-/PCD/CVDeinsätze und -verwandte Produkte.
Beschreibung:
ManaNova, eine Untermarke von Worldia, wird als Spitzenstandard-Reihe in Position gebracht.
Um den Bedarf von Kunden als das Ziel zu erfüllen, wählen wir ausschließlich PCD-/PCBNmaterialien vor um eine Universalität zur Verfügung zu stellen,
stabiler und leistungsfähiger Schnitteffekt.
MANANOVA nimmt „einfache Wahl und schnelle Lieferung“ als die Eigenschaft, die beabsichtigt zur Verfügung zu stellen
schneller und leistungsfähiger Service, damit inländische und Auslandskunden ihre Nachfrage nach standardisiert befriedigen
und universalized Werkzeuge.
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
„Materielle Art sieben“ nämlich jede Spezifikation entsprechend sechs Materialien
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10) ist die Eigenschaft des PCBN-Einsatzes.
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Insbesondere wird der PCD-Chipunterbrechereinsatz hauptsächlich benutzt, um das Problem des Chips zu lösen einwickelnd während der Verarbeitung,
und es hat ausgezeichnete Leistung!
Vorteile:
· Hohe Qualität
· Niedrige Kosten
· Direkte Versorgung der Fabrik
Anwendung:
| MND10 |
Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt.
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
| ·Aluminium- und Aluminiumlegierungen |
| ·Kupferne, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlenstoff-Faser |
| ·Epoxidharze |
| ·Plastik |
| ·Fiberglaszusammensetzungen |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel |
Maße |
Grad |
| ANSI-Code |
ISO-Code |
Spitzen |
IC
Millimeter |
S
Millimeter |
R
Millimeter |
Φd
Millimeter |
Le
Millimeter |
MND
10 |
| VCGT 220,5 |
VCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGT 221 |
VCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGT 330,5 |
VCGT 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VCGT 331 |
VCGT 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VCGT 332 |
VCGT 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Vorschubzahlempfehlung |
| Nasenradius (Millimeter) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| Vorschubzahl f (mm/rev) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
