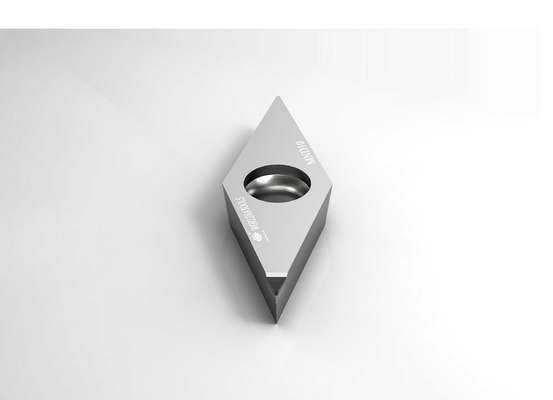

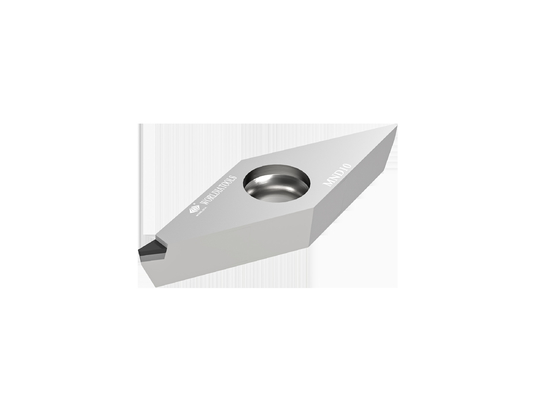

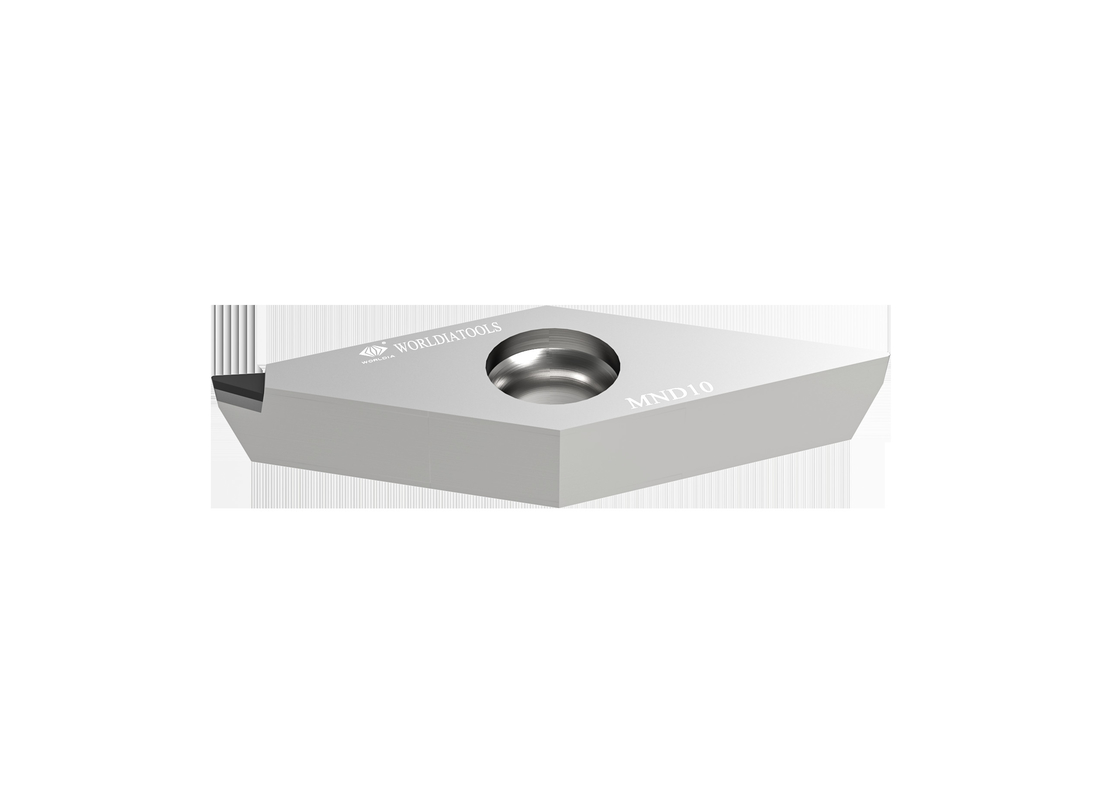

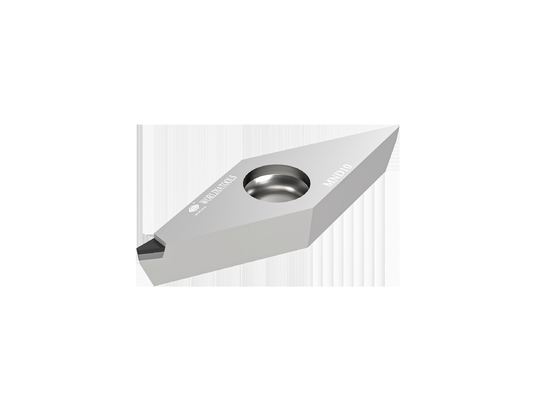

VCGT 110304 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
Im Herstellungsworldia drücken Änderungen uns, um unsere Produkt und Service zu fördern.
Wir werden dem Versehen Sie mit Schneidwerkzeugen und Lösungen gewidmet, die den Ehrgeiz Ihrer Firma zusammenbringen.
Wir möchten mit Ihnen zusammen heranwachsen.
Beschreibung:
MANANOVA ist die Untermarke von WORLDIA, in Position gebracht als Spitzenstandard-Reihe,
Standard-Gewindeeinsätze PCD/PCBN hauptsächlich fördern.
MANANOVA nimmt „einfache Wahl und schnelle Lieferung“ als die Eigenschaft, die beabsichtigt zur Verfügung zu stellen
schneller und leistungsfähiger Service, damit inländische und Auslandskunden ihre Nachfrage nach standardisiert befriedigen
und universalized Werkzeuge.
Hauptprodukte:
Reihe Worldia ManaNova umfasst 7 hochwertige CBN-Grade für die Verarbeitung des Stahl, Roheisens,
und Pulvermetallurgie, die verfügbaren Grade sind MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN10 und MSN20.
PCD-Einsatz (Material MND10) ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Die vier Randarten sind Standard-, Chipunterbrecher, voller Rand und volles Gesicht.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Anwendung:
| MND10 |
Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt.
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
| ·Aluminium- und Aluminiumlegierungen |
| ·Kupferne, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlenstoff-Faser |
| ·Epoxidharze |
| ·Plastik |
| ·Fiberglaszusammensetzungen |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel |
Maße |
Grad |
| ANSI-Code |
ISO-Code |
Spitzen |
IC
Millimeter |
S
Millimeter |
R
Millimeter |
Φd
Millimeter |
Le
Millimeter |
MND
10 |
| VCGT 220,5 |
VCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGT 221 |
VCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGT 330,5 |
VCGT 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VCGT 331 |
VCGT 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VCGT 332 |
VCGT 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Vorschubzahlempfehlung |
| Nasenradius (Millimeter) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| Vorschubzahl f (mm/rev) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
