Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCD | Material: | PCD+Carbide |
| Spitzen: | 1N | PCD-Grad: | MND10 |
| Modellnummer: | VCGT 110302 | Anwendung: | Hoch-Präzisionszusammenbringen von Nichteisenmaterialien |
| Hervorheben: | VCGT110302 PCD-Schnittinlage |
||

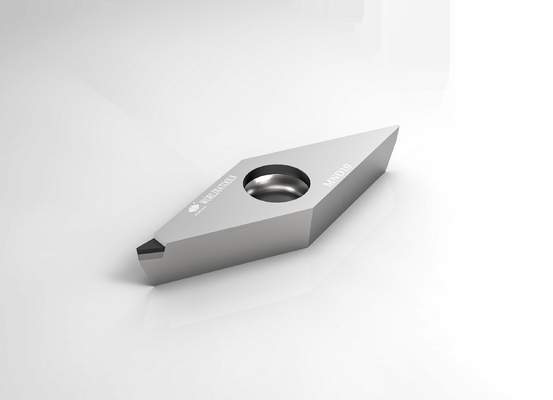

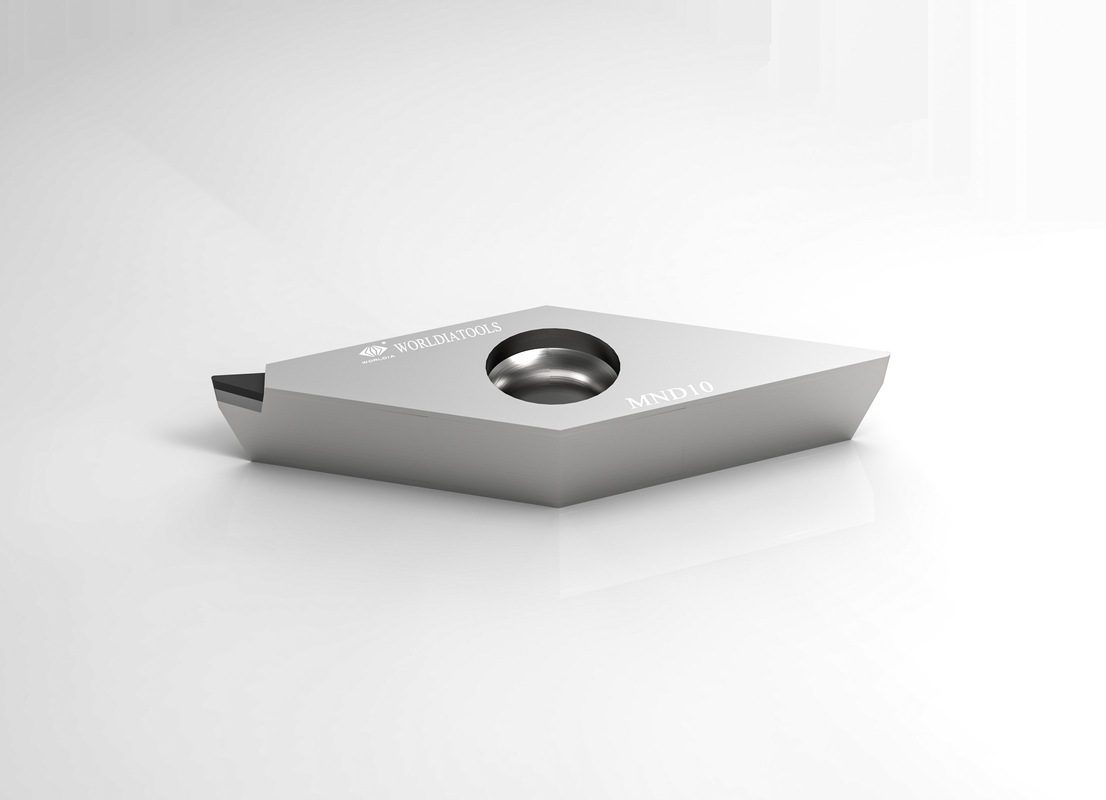

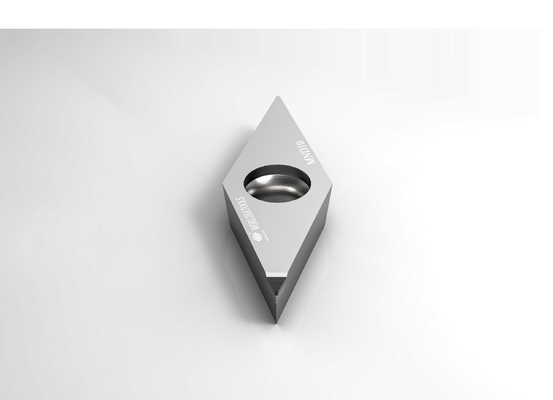

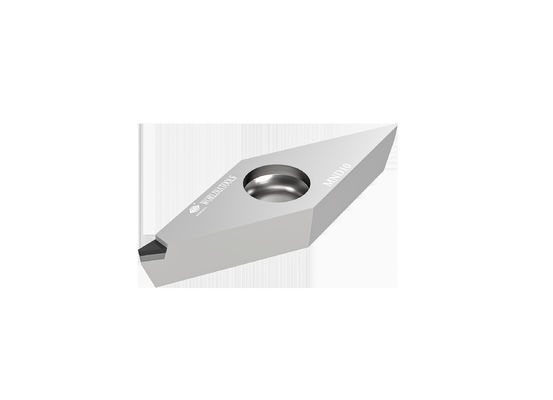

VCGT 110302 Ausschnitt-Einsatz des Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
WORLDIA lenkt besondere Aufmerksamkeit auf die Herstellung von super harten StandardSchneidwerkzeugen.
Und wir haben eine enorme Menge von den technischen Innovationen bei dem Entwerfen und der Herstellung gemacht
PCBN-/PCD/CVDeinsätze und -verwandte Produkte.
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
Wir beschließen ausschließlich PCD- und PCBN-Materialien, um den Universalschnitteffekt zur Verfügung zu stellen.
Das Hauptmerkmal von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“: Zu wählen ist einfach, entsprechend der Vergleichstabelle und -anwendung.
„Schnelle Lieferung“: Alle Arten Einsätze ManaNova PCD im Katalog sind auf Lager verfügbar.
Höhere Gewalt beseitigend, können Sie innerhalb 4-5 Tage erhalten.
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 | Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| VCGT 220,5 | VCGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| VCGT 221 | VCGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| VCGT 330,5 | VCGT 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| VCGT 331 | VCGT 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| VCGT 332 | VCGT 160408 | 1N | 9,525 | 4,76 | 0,8 | 4,4 | 2,5 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
