Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Produktname: | PCD-Karbid-Dreheneinsätze | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Modellnummer: | DCGT 11T302 |
| Anwendung: | Zusammenbringen von Nichteisenmaterialien | Verwendung: | Turing-Werkzeuge |
| Hervorheben: | DCGT11T302,PCD Schneidkarbid-Drehinlage,Einfügungsstücke aus Karbid von Nichteisenstoffen |
||

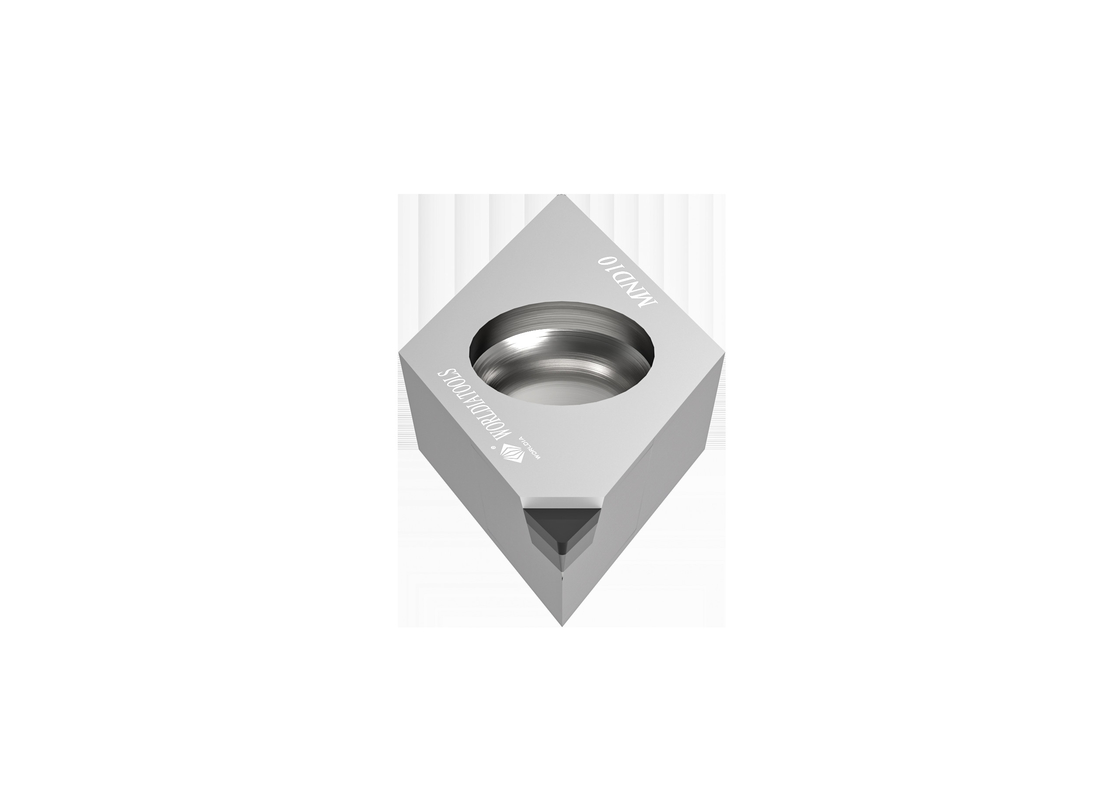

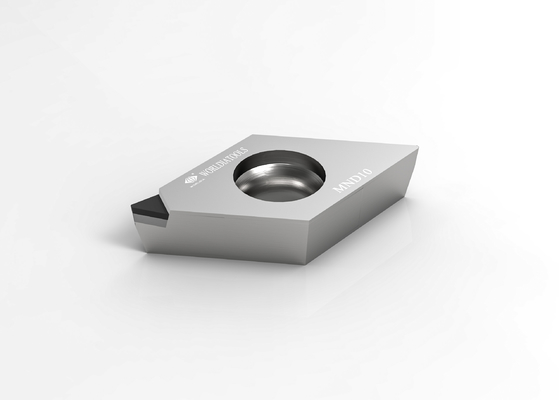

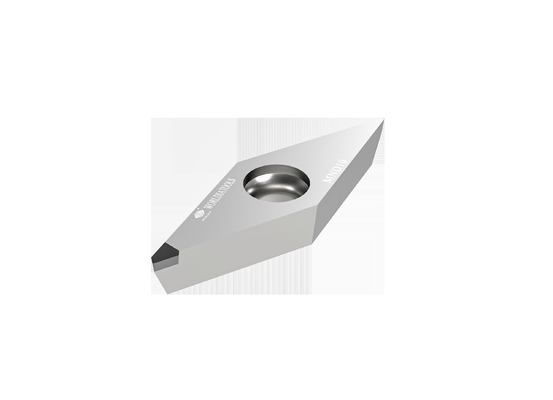

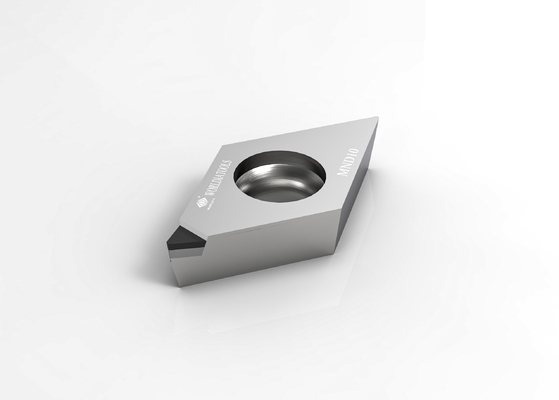

DCGT11T302 Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
WORLDIA widmet der Herstellung von Standard-Superhart-Schneidwerkzeugen besondere Aufmerksamkeit.
Und wir haben eine enorme Menge an technischen Innovationen in Design und Fertigung vorgenommen
von PCBN/PCD/CVD-Einsätzen und verwandten Produkten.
Beschreibung:
MANANOVA ist die Untermarke von WORLDIA, positioniert als High-End-Standardserie,
hauptsächlich Förderung von PCD / PCBN-Standardeinsätzen.
MANANOVA nimmt „Einfache Auswahl und schnelle Lieferung“ als das Merkmal, das eine schnelle Bereitstellung beabsichtigt
und effizienter Service für in- und ausländische Kunden, um ihre Nachfrage nach standardisierten zu erfüllen
und universelle Werkzeuge.
Hauptprodukte:
PCBN-Einsatz
Die Worldia ManaNova-Serie umfasst 7 hochwertige CBN-Sorten für die Bearbeitung von gehärtetem Stahl,
Gusseisen und Pulvermetallurgie, die verfügbaren Sorten sind MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
PCD-Einsatz
PKD-Einsatz (MND10-Material) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen
nichtmetallische Materialien.Die vier Schneidentypen sind Standard, Spanbrecher, Vollschneide und Vollfläche.
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 | Zum Trennen von NE-Werkstoffen wie Aluminiumlegierungen etc. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| DCGT 21.50.5 | DCGT 070202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| DCGT 21.51 | DCGT 070204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| DCGT 32.50.5 | DCGT 11T302 | 1N | 9.525 | 3,97 | 0,2 | 4.4 | 2.5 | √ |
| DCGT 32.51 | DCGT 11T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| DCGT 32.52 | DCGT 11T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
