Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCD | Verwendung: | Drehenwerkzeuge |
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Beschichtung: | Nein | Modellnummer: | DCGWDCGW 070202 |
| Anwendung: | Hoch-Präzisionszusammenbringen von Nichteisenmaterialien | ||
| Hervorheben: | DCGW070202 PCD-Schnittinlage,Einfügungsstücke für die Verarbeitung von Karbid |
||

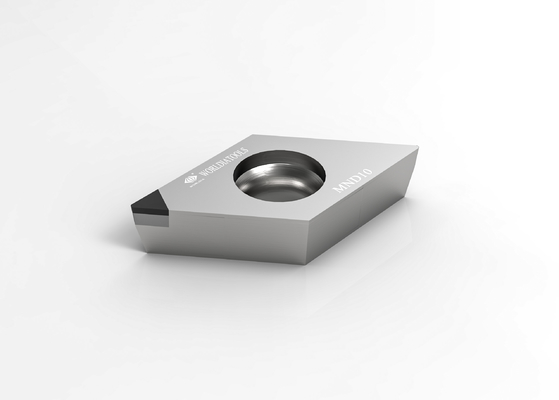

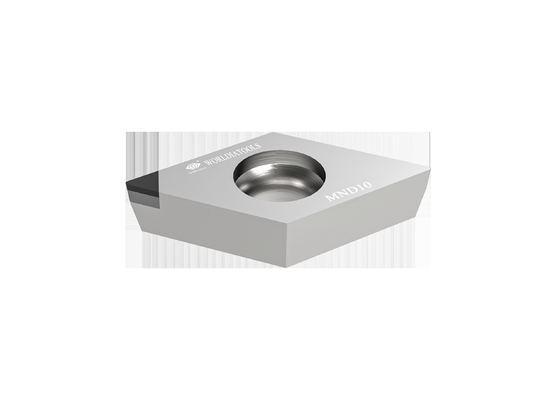

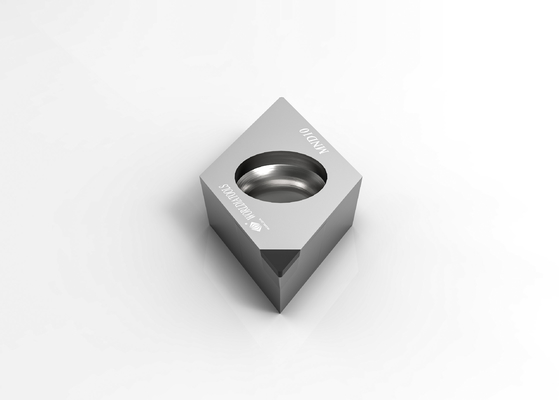

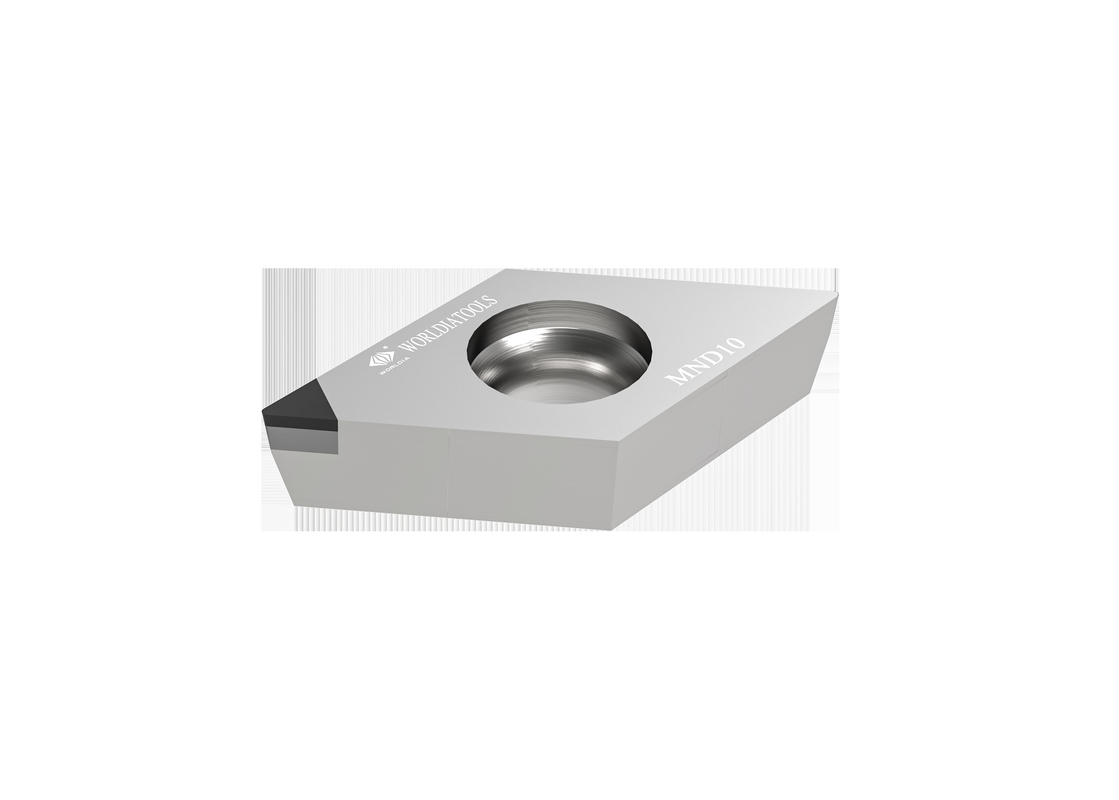

DCGW070202 Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
Beschreibung:
ManaNova, eine Untermarke von Worldia, positioniert sich als High-End-Standardserie.
Um die Bedürfnisse der Kunden als Ziel zu erfüllen, wählen wir ausschließlich PCD/PCBN-Materialien aus
sorgen für einen universellen, stabilen und effizienten Schneideffekt.
Einfache Auswahl und schnelle Lieferung ist das Merkmal von ManaNova.
"Einfache Auswahl": Es ist einfach, entsprechend der Vergleichstabelle und Anwendung auszuwählen.
„Schnelle Lieferung“: Alle Arten von ManaNova PKD-Wendeschneidplatten im Katalog sind ab Lager verfügbar.
Unter Ausschluss höherer Gewalt können Sie diese innerhalb von 4-5 Tagen erhalten.
Hauptprodukte:
PCBN-Einsatz: 7Materialien/ 1Typ, universell für gehärteten Stahl, Gusseisen, Sphäroguss und Pulvermetallurgie.
PKD-Einsatz: Stabiler, universeller und hocheffizienter Schneideffekt.
Vorteile:
· Universell
· Einfache Auswahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 |
Wird zum Schneiden von NE-Materialien wie Aluminiumlegierungen usw. verwendet. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND10 |
| DCGW 21.50.5 | DCGW 070202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| DCGW 21.51 | DCGW 070204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| DCGW 32.50.5 | DCGW 11T302 | 1N | 9.525 | 3,97 | 0,2 | 4.4 | 2.5 | √ |
| DCGW 32.51 | DCGW 11T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| DCGW 32.52 | DCGW 11T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
