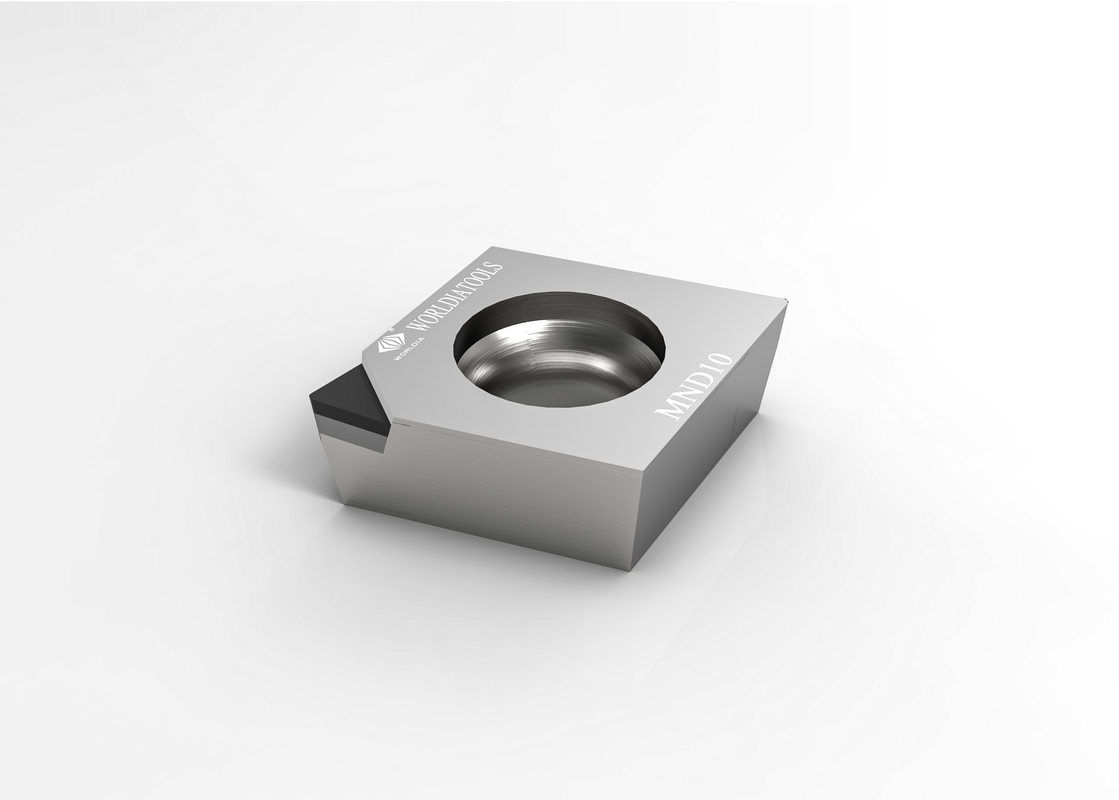

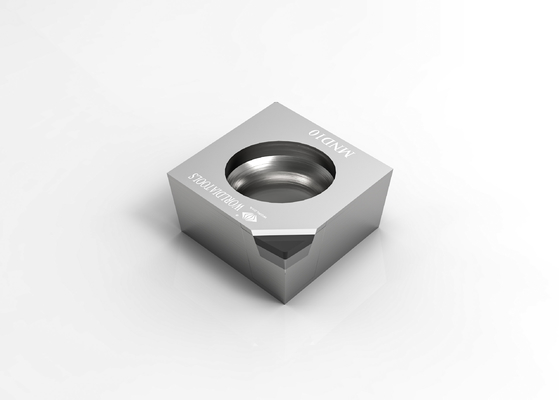

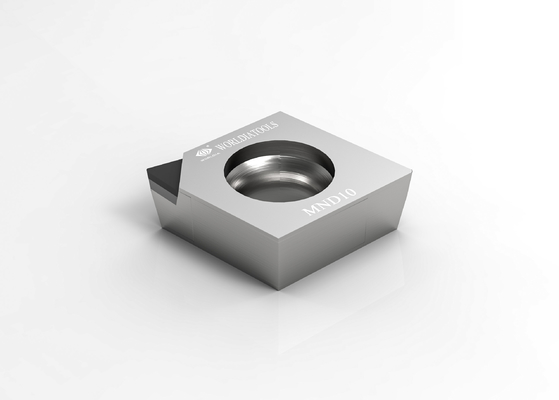

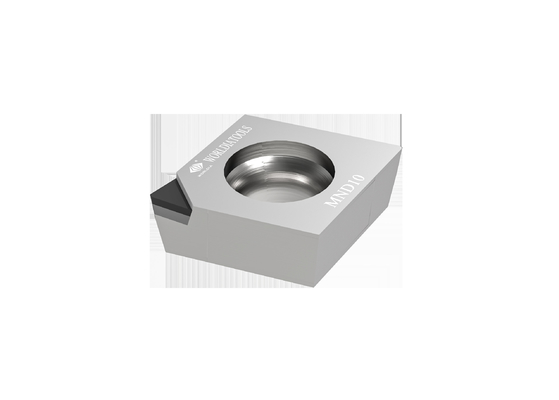

Standardkarbid CCGT09T308, das PCD-Ausschnitt-Einsatz für Nichteisenmaterialien dreht

CCGT09T308 Standard-Karbid-Dreh-PKD-Schneideinsatz für NE-Werkstoffe


In der Fertigungsweltia, Änderungen zwingen uns, unsere Produkte und Dienstleistungen zu bewerben.

WORLDIA widmet der Herstellung von Standard-Superhart-Schneidwerkzeugen besondere Aufmerksamkeit.



Material:

Wir fertigen PKD-Werkzeuge mit fortschrittlichen Bearbeitungsmaschinen und kontrollieren die Produktqualität

von Anfang an, das PKD-Werkzeuge mit hoher Genauigkeit und guter Qualität konstant hält.



Wir fertigen CBN-Werkzeuge mit einer branchenführenden 5-Achsen-Schneidmaschine und einem selbst entworfenen Vakuum

Lötofen, der CBN-Werkzeuge mit hoher Genauigkeit und Schweißfestigkeit hält.



Spezifikation:



Winkel		Maße						Klasse
ANSI-Code	ISO-Code	Tipps	IC mm	S mm	R mm	Φd mm	LE mm	MND 10
CCGT 21.50.5	CCGT 060202	1N	6.35	2.38	0,2	2.8	2.5	√
CCGT 21.51	CCGT 060204	1N	6.35	2.38	0,4	2.8	2.5	√
CCGT 32.50.5	CCGT 09T302	1N	9.525	3,97	0,2	4.4	2.5	√
CCGT 32.51	CCGT 09T304	1N	9.525	3,97	0,4	4.4	2.5	√
CCGT 32.52	CCGT 09T308	1N	9.525	3,97	0,8	4.4	2.5	√

Für einen anderen ISO-Code kontaktieren Sie uns bitte!

Anwendung:



MND10

Angewandt auf das Schneiden von NE-Materialien wie Aluminiumlegierungen usw.



PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden.

·Aluminium und Aluminiumlegierungen

·Kupfer-, Messing- und Bronzelegierungen

·Zink- und Magnesiumlegierungen

·Kohlefaser

·Epoxidharze

·Kunststoffe

·Glasfaserverbundwerkstoffe

·Graphit-Verbundwerkstoffe



Beschreibung:

"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert.

Wir wählen ausschließlich PCD- und PCBN-Materialien aus, um den universellen Schneideffekt zu erzielen.



MANANOVA nimmt „Einfache Auswahl und schnelle Lieferung“ als das Merkmal, das dies beabsichtigt

Bieten Sie einen schnellen und effizienten Service für in- und ausländische Kunden, um ihre Anforderungen zu erfüllen

Nachfrage nach standardisierten und universellen Werkzeugen.



Hauptprodukte:



PKD-Einsatz: Stabiler, universeller und hocheffizienter Schneideffekt.

PCBN-Einsatz: 7 Werkstoffe/ 1 Typ, universell für gehärteten Stahl, Gusseisen, Sphäroguss und Pulvermetallurgie.

Empfehlung:

Vorschubempfehlung
Nasenradius (mm)	Ra ähm
	0,2	0,4	0,8	1.6	3.2	6.4
	Vorschub f (mm/U)≤
0,2	0,028	0,040	0,057	0,080	0,113	0,160
0,4	0,040	0,057	0,080	0,113	0,160	0,226
0,8	0,057	0,080	0,113	0,160	0,226	0,320
1.2	0,069	0,098	0,139	0,196	0,277	0,392
1.6	0,080	0,113	0,160	0,226	0,320	0,453
2.4	0,098	0,139	0,196	0,277	0,392	0,554
