Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| PCD-Grad: | MND10 | Material: | PCD+Carbide |
| Modellnummer: | CCGT 09T304 | Vorteile: | Einfache Wahl und schnelle Lieferung |
| Typ: | PCD-Einsatz | Spitzen: | 1N |
| Beschichtung: | nein | ||
| Hervorheben: | Drehenwerkzeuge des Standardkarbid-CCGT09T304,Karbid-Drehenwerkzeuge MND10 PCD,CCGT PCD fügt für Aluminium ein |
||

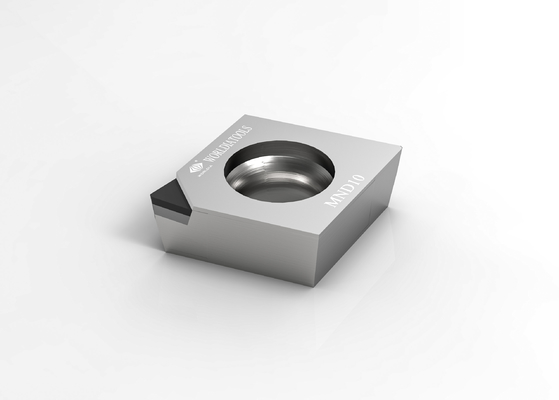

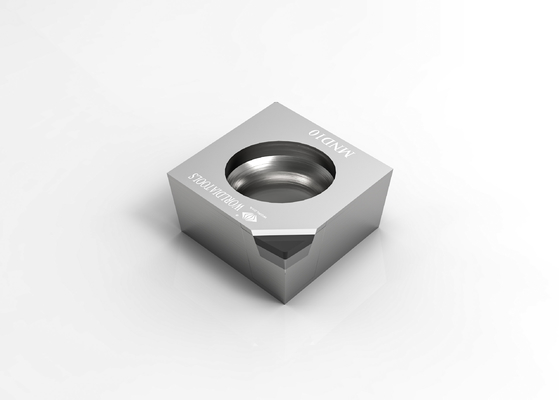

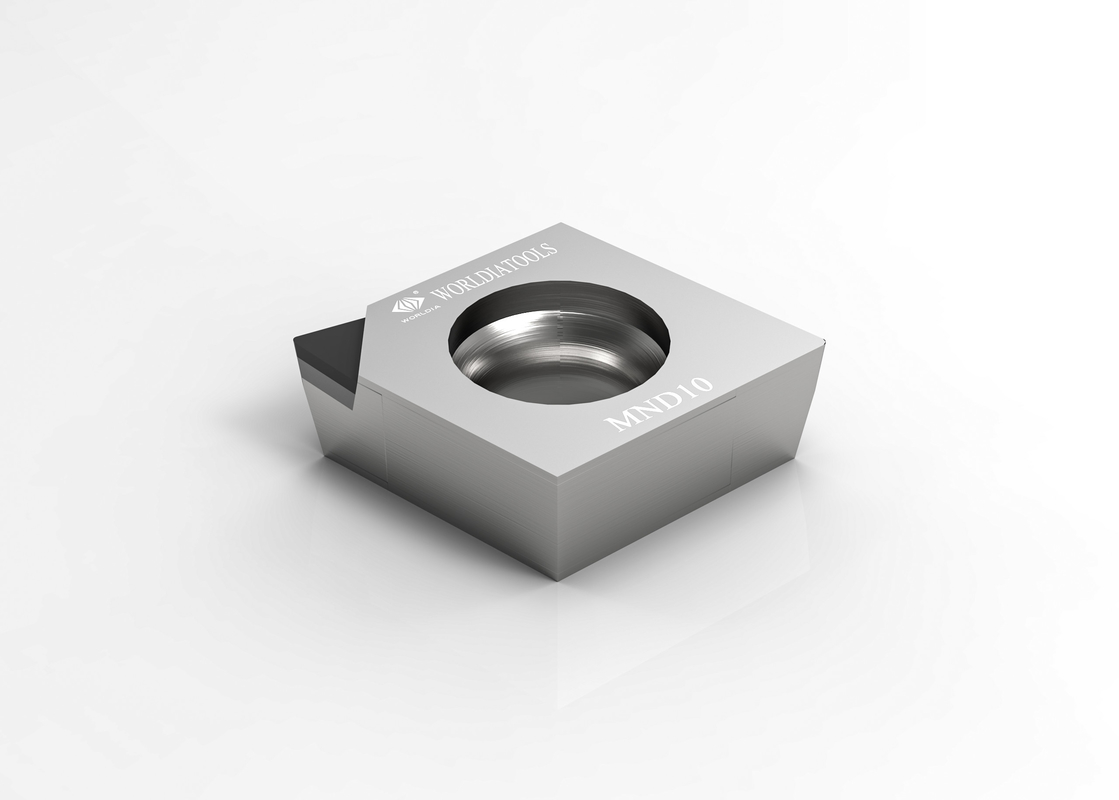

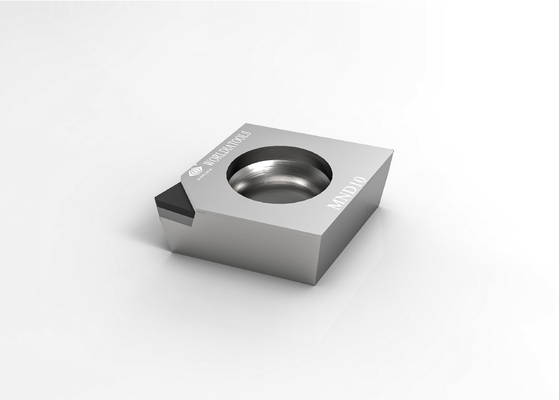

CCGT09T304 Standard-Hartmetall-PKD-Schneideinsatz zum Drehen für Nichteisenmaterialien
PKD-EINSATZBESCHREIBUNG:
PCD steht für Polykristalliner Diamant, ein synthetisches Material, das extrem hart und verschleißfest ist.
PKD-Wendeschneidplatten werden häufig bei der Bearbeitung von Nichteisenmetallen wie Aluminium, Kupfer und Messing verwendet.
sowie nichtmetallische Materialien wie Keramik, verstärkte Kunststoffe und Verbundwerkstoffe.
VORTEILE VON PKD-WENDEPLATTEN:
1.PKD-Einsätze sind extrem hart und verschleißfest, was bedeutet, dass sie viel länger halten können als andere Arten von Schneidwerkzeugen.
2.PCD-Wendeschneidplatten bieten außerdem eine hervorragende Oberflächengüte und Maßgenauigkeit, was bei vielen hochpräzisen Bearbeitungsanwendungen wichtig ist.
3.PKD-Wendeschneidplatten sind außerdem sehr hitzebeständig, was sie ideal für Hochgeschwindigkeitsbearbeitungsvorgänge macht, bei denen hohe Temperaturen erzeugt werden.
PKD-STANDARD-EINSÄTZE: MANANOVA-SERIE
MANANOVA ist der Name für das lagerhaltende Standardproduktportfolio von Worldia.
Es bietet erstklassige, qualitativ hochwertige Produkte für ein breites Spektrum der gängigsten Anwendungen zu sehr attraktiven Preisen.
Jeder Artikel verfügt über einen Inventarcode, der den Bestellvorgang vereinfacht.
MANANOVA-Produkte werden innerhalb von max. 2 Wochen direkt von unseren Lagern an jedes Ziel weltweit geliefert.1 Woche.
Hauptprodukte:
PKD-Einsätzesind ideal für den Einsatz mit Nichteisenmetallen wie Aluminium, Zink- und Magnesiumlegierungen,
GFK-Verbundwerkstoffe, kohlenstofffaserverstärkte Kunststoffe, „grünes“ Hartmetall und Keramik sowie alle abrasiven Materialien.
CBN-Einsätzesind ideal für den Einsatz mit gehärtetem Stahl, Gusseisen und Sintereisen sowie
Pulvermetallurgische Komponenten.
SPEZIFIKATION DER PKD-WENDEPLATTEN:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| CCGT 21.50.5 | CCGT 060202 | 1N | 6.35 | 2,38 | 0,2 | 2.8 | 2.5 | √ |
| CCGT 21,51 | CCGT 060204 | 1N | 6.35 | 2,38 | 0,4 | 2.8 | 2.5 | √ |
| CCGT 32.50.5 | CCGT 09T302 | 1N | 9.525 | 3,97 | 0,2 | 4.4 | 2.5 | √ |
| CCGT 32,51 | CCGT 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| CCGT 32,52 | CCGT 09T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
Für einen anderen ISO-Code nehmen Sie bitte Kontakt mit uns auf!
ANWENDUNG VON PKD-WENDEPLATTEN:
| MND10 | Wird zum Schneiden von Nichteisenmaterialien wie Aluminiumlegierungen usw. verwendet. |
| PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlenstofffaserverstärkte Kunststoffe (CFK) beschränkt. PKD mit Flutkühlmittel kann auch für die Feinbearbeitung von Titan verwendet werden. |
|
| ·Aluminium und Aluminiumlegierungen | |
| ·Kupfer-, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlefaser | |
| ·Epoxidharze | |
| ·Kunststoffe | |
| ·Glasfaserverbundwerkstoffe | |
| ·Graphit-Verbundwerkstoffe |
PKD-EINSATZSERVICE:
· Online-Shop-Service
· Unterstützung lokaler Händler
· Technischer Support
| Empfehlung für die Vorschubgeschwindigkeit | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschubgeschwindigkeit f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
KUNDENBEWERTUNG DES PKD-EINSATZES
