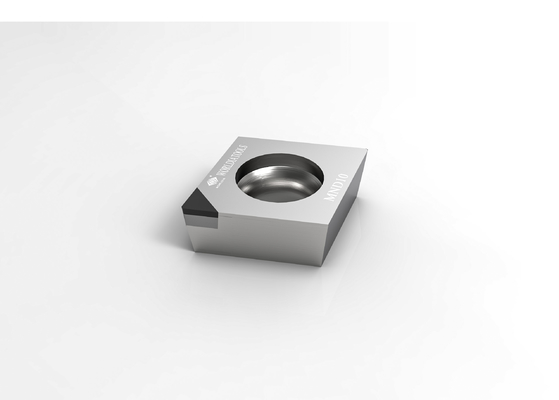

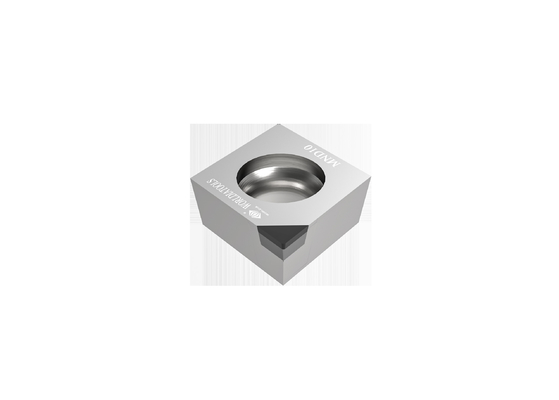

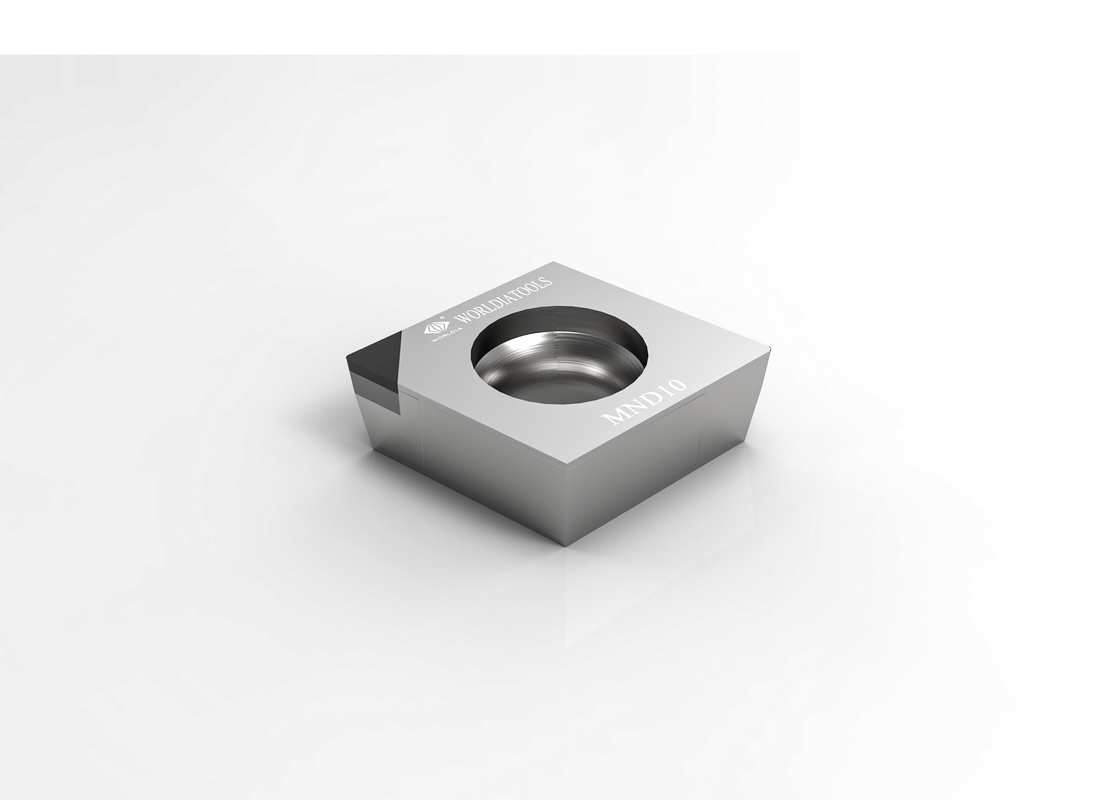

CCGW09T308 Standard-Karbid-Dreh-PKD-Schneideinsatz für NE-Werkstoffe
Anwendung:
PKD-Werkzeuge sind ideal für den Einsatz bei Nichteisenmetallen wie Aluminium-, Zink- und Magnesiumlegierungen,
GFK-Verbundwerkstoffe, kohlefaserverstärkte Kunststoffe, „grünes“ Hartmetall und Keramik sowie alle abrasiven Materialien.
| MND10 |
Angewandt auf das Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
Material:
Polykristalliner Diamant (PCD)
1. Reduzieren Sie Ihre Werkzeugkosten erheblich
2. Für die Bearbeitung von Nichteisenmetallen
Polykristallines kubisches Bornitrid (CBN)
1. Mit einer ausgezeichneten Heißhärte
2.Gute Zähigkeit und Temperaturwechselbeständigkeit.
3. Für gehärteten Stahl, Gusseisen, Sintereisen sowie die Bearbeitung von pulvermetallurgischen Komponenten
Beschreibung:
"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert.
ManaNova ist ein Konzept, das aus Sicht der Endverbraucher steht, wir wählen ausschließlich PCD- und PCBN-Materialien
um den universellen Schneideffekt bereitzustellen.
"Einfache Auswahl": Es ist einfach, entsprechend der Vergleichstabelle und Anwendung auszuwählen.
„Schnelle Lieferung“: Alle Arten von ManaNova PKD-Wendeschneidplatten im Katalog sind ab Lager verfügbar.
Hauptprodukte:
PKD-Einsatz eignet sich für die Schrupp- und Endbearbeitung von Aluminiumlegierungen und anderen Nichteisenmetallen.
Bietet einen stabilen, universellen und hocheffizienten Schneideffekt.
PCBN-Einsatz: 7Materialien/ 1Typ, universell für gehärteten Stahl, Gusseisen, Sphäroguss und Pulvermetallurgie.
Es weist auch eine gute Zähigkeit und Temperaturwechselbeständigkeit auf.
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Spezifikation:
| CCGW |
Maße |
Klasse |
| ANSI-Code |
ISO-Code |
Tipps |
IC
mm |
S
mm |
R
mm |
Φd
mm |
LE
mm |
MND
10 |
| CCGW 21.50.5 |
CCGW 060202 |
1N |
6.35 |
2.38 |
0,2 |
2.8 |
2.5 |
√ |
| CCGW 21.51 |
CCGW 060204 |
1N |
6.35 |
2.38 |
0,4 |
2.8 |
2.5 |
√ |
| CCGW 32.50.5 |
CCGW 09T302 |
1N |
9.525 |
3,97 |
0,2 |
4.4 |
2.5 |
√ |
| CCGW 32.51 |
CCGW 09T304 |
1N |
9.525 |
3,97 |
0,4 |
4.4 |
2.5 |
√ |
| CCGW 32.52 |
CCGW 09T308 |
1N |
9.525 |
3,97 |
0,8 |
4.4 |
2.5 |
√ |
| |
| C-CCGW 21.50.5 |
C-CCGW 060202 |
1N |
6.35 |
2.38 |
0,2 |
2.8 |
2.5 |
√ |
| C-CCGW 32.51 |
C-CCGW 09T304 |
1N |
9.525 |
3,97 |
0,4 |
4.4 |
2.5 |
√ |
| |
| F-CCGW 21.51 |
F-CCGW 060204 |
2N |
6.35 |
2.38 |
0,4 |
2.8 |
6.4 |
√ |
Empfehlung:
| Vorschubempfehlung |
| Nasenradius (mm) |
Ra ähm |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Vorschub f (mm/U)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554
|
