Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Modellnummer: | CCGW 060204 | Name: | Standard-Gewindeeinsatz PCD |
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Spitzen: | 1N | Anwendung: | Hoch-Präzisionszusammenbringen von Nichteisenmaterialien |
| Hervorheben: | CCGW060204 PCD-Schnittinlage |
||

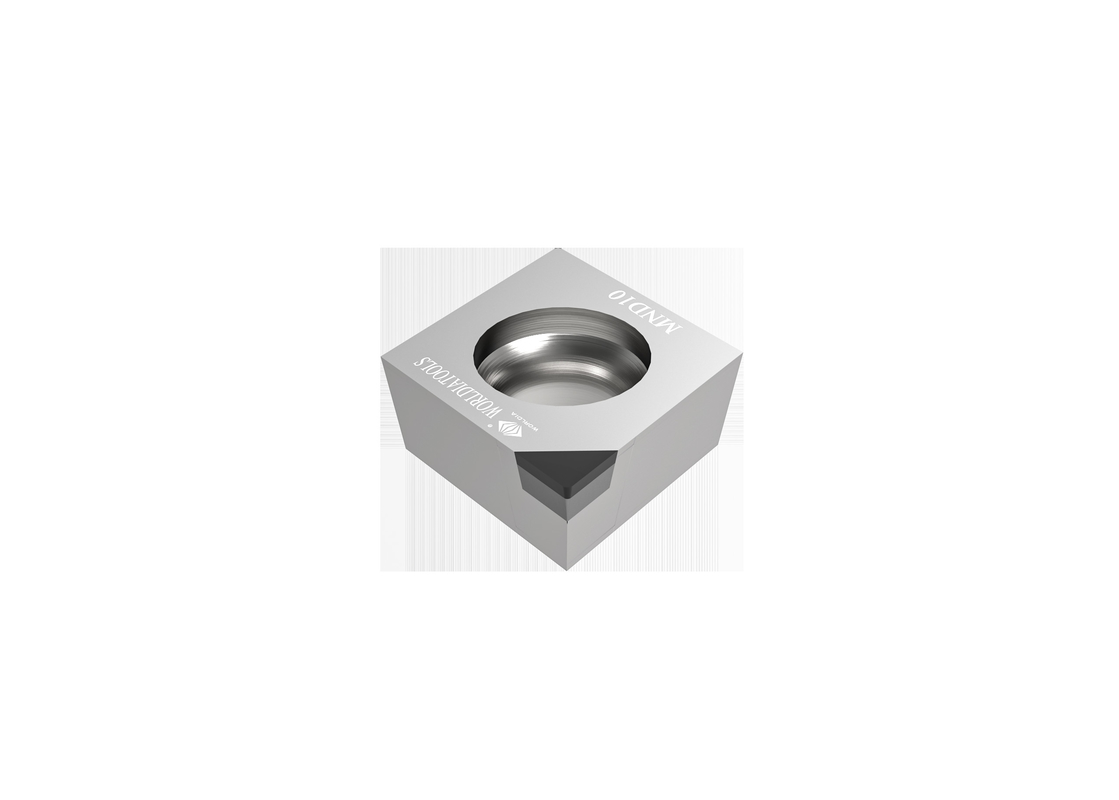

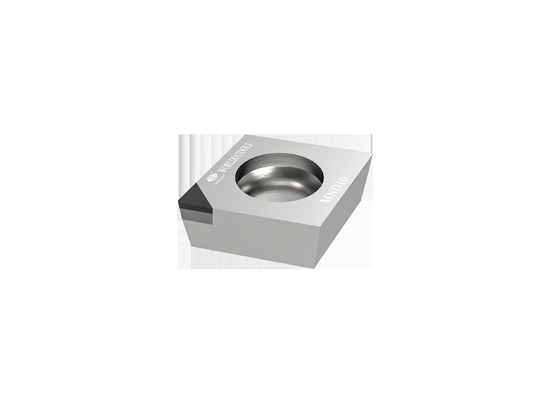

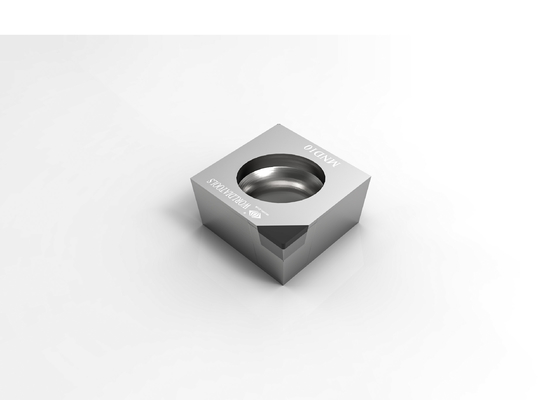

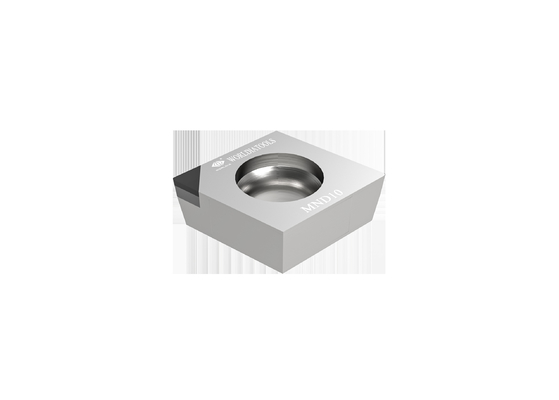

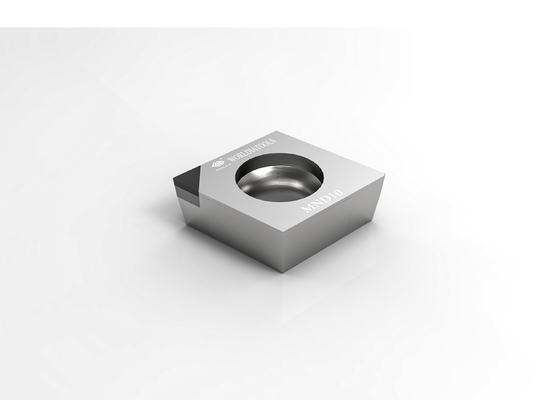

Standardkarbid CCGW060204, das PCD-Ausschnitt-Einsatz für Nichteisenmaterialien dreht
Standard-PCD-Einsatz-Beschreibung:
PCD steht für polykristallinen Diamanten, der ein Kunststoff ist, der extrem hart und haltbar ist.
Standard-PCD-Einsätze sind für Gebrauch in Bearbeitungsanwendungen bestimmt, in denen hohe Leistungsfähigkeit und Präzision angefordert wird.
Sie sind allgemein verwendet, Nichteisenmetalle, wie Aluminium, Kupfer und Messing sowie nicht-metallische Materialien, wie maschinell zu bearbeiten
Plastik, Zusammensetzungen und Holz.
Standard-PCD-Einsatz: MANANOVA-Reihe:
MANANOVA ist die Untermarke von WORLDIA, in Position gebracht als Spitzenstandard-Reihe,
Standard-Gewindeeinsätze PCD/PCBN hauptsächlich fördern.
Hauptprodukte:
Standard-Gewindeeinsatz PCD ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichteisenmetallmaterialien passend.
Standard-Gewindeeinsatz PCBN ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Standard-PCD-Einsatz-Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Standard-PCD-Einsatz-Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Standard-PCD-Einsatz-Anwendung:
PCD-Einsatz (Material MND10) ist passend für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderes
Nichtmetallmaterialien.
| MND10 | Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
Standard-PCD-Einsatz-Spezifikation:
| CCGW | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| CCGW 21,51 | CCGW 060204 | 1N | 6,35 | 2,38 | 0,4 | 2,8 | 2,5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9,525 | 3,97 | 0,2 | 4,4 | 2,5 | √ |
| CCGW 32,51 | CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| CCGW 32,52 | CCGW 09T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| C-CCGW 32,51 | C-CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| F-CCGW 21,51 | F-CCGW 060204 | 2N | 6,35 | 2,38 | 0,4 | 2,8 | 6,4 | √ |
Standard-PCD-Einsatz-Empfehlung:
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
Kunden-Bericht Standard-PCD-Einsatzes
Über WORLDIA:
Peking Worldia Diamond Tools Co. , Wurde Ltd. im Jahre 2006 hergestellt.
Als nationales High-Teches Unternehmen fokussiert Worldia nach R u. D, Produktion, Verkäufe und Service von Diamantschneidwerkzeugen der hohen Präzision.
Unsere Produkte schließen Schneidwerkzeuge der Hochpräzision PCD/PCBN/CVDD, feste Karbidschneidwerkzeuge, der Diamant mit ein, der Räder und in Verbindung stehende Zusätze anreißt. Die Schneidwerkzeuge, die wir zur Verfügung stellen, sind weit in der Automobil-, elektronischen, neuen Energie und in anderen Industrien angewendet worden.
