Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Modellnummer: | CCGW 060202 | Name: | Standard-Gewindeeinsatz PCD |
| Verwendung: | Drehenwerkzeuge | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Hoch-Präzisionszusammenbringen von Nichteisenmaterialien |
| Hervorheben: | Standardkarbid PCD-Schneidereinsatz,CCGW060202 PCD-Schnittinlage |
||

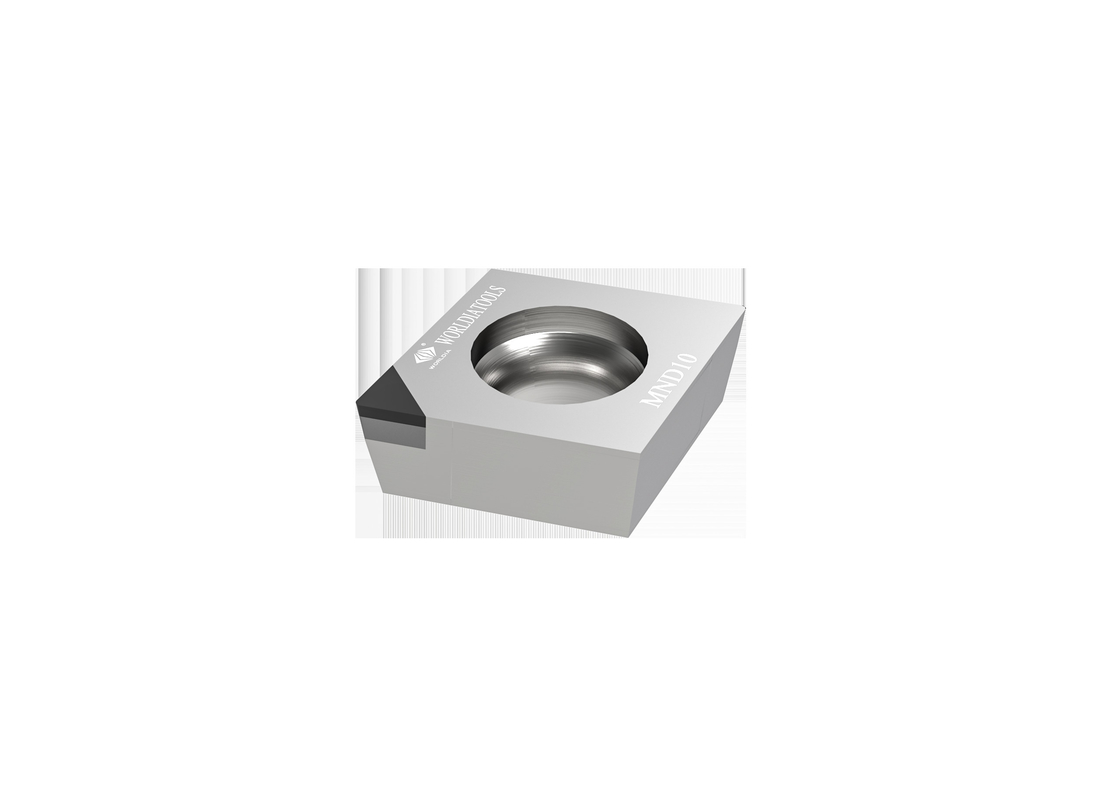

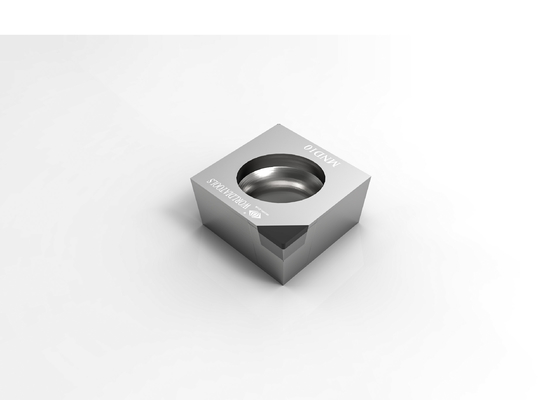

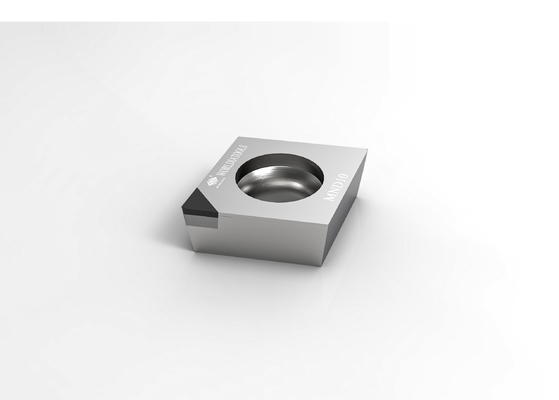

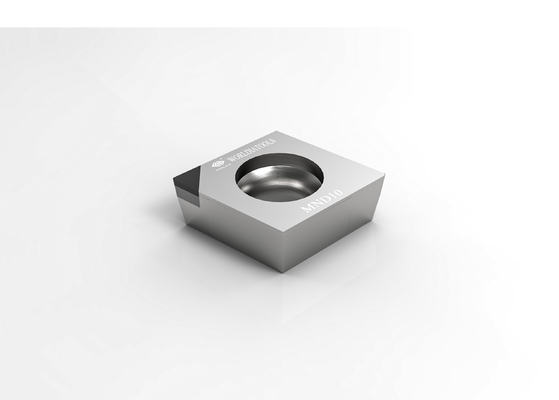

CCGW060202 Standard-Karbid-Dreh-PKD-Schneideinsatz für NE-Werkstoffe
Beschreibung:
"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert.
ManaNova ist ein Konzept, das aus Sicht der Endverbraucher steht, wir wählen ausschließlich PCD- und PCBN-Materialien
um den universellen Schneideffekt bereitzustellen.
Einfache Auswahl und schnelle Lieferung ist das Merkmal von ManaNova.
Hauptprodukte:
PKD-Einsatz eignet sich für die Schrupp- und Endbearbeitung von Aluminiumlegierungen und anderen Nichteisenmetallen.
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
Bietet einen stabilen, universellen und hocheffizienten Schneideffekt.
Vorteile:
· Universell
· Einfache Auswahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 | Angewandt auf das Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
| CCGW | Maße | Klasse | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0,4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3,97 | 0,2 | 4.4 | 2.5 | √ |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0,2 | 2.8 | 2.5 | √ |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 6.4 | √ |
Spezifikation:
| Vorschubempfehlung | ||||||
| Nasenradius (mm) | Ra ähm | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Vorschub f (mm/U)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
