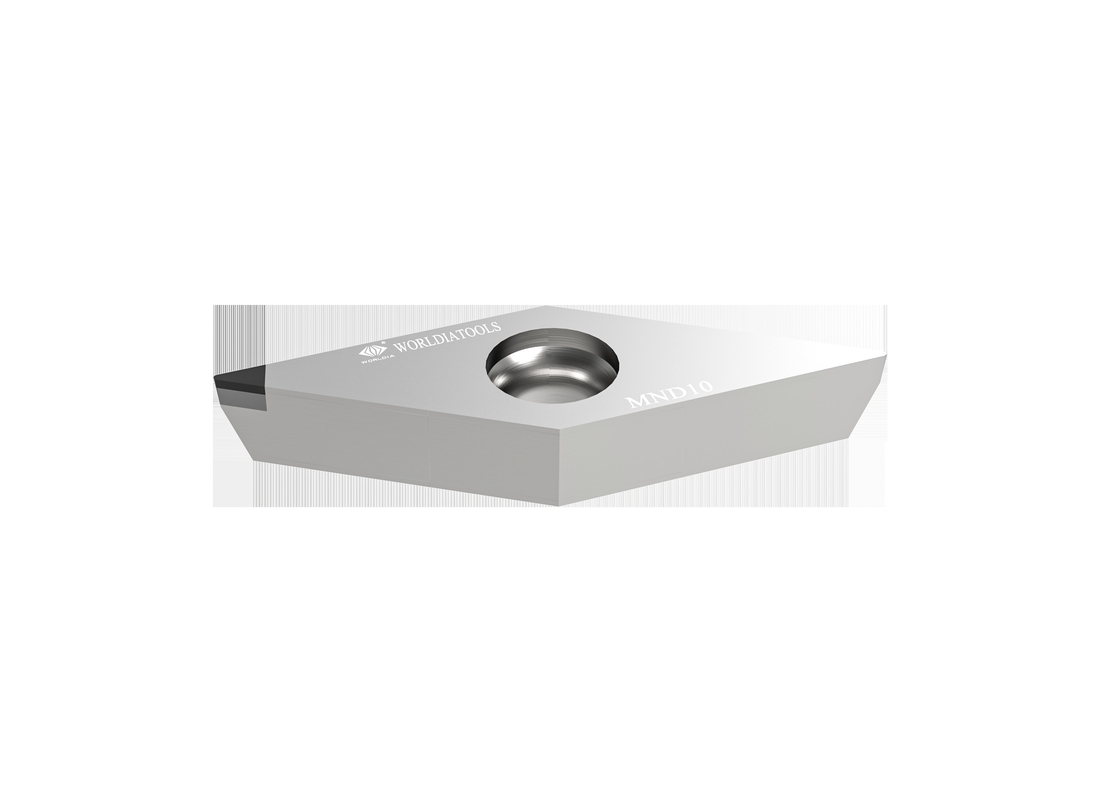

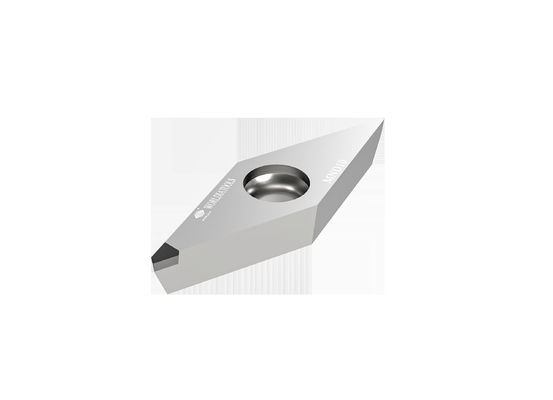

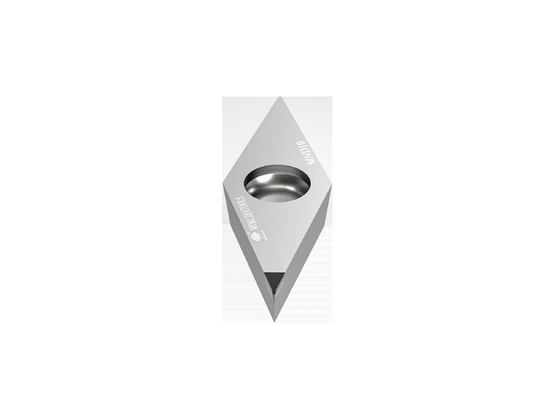

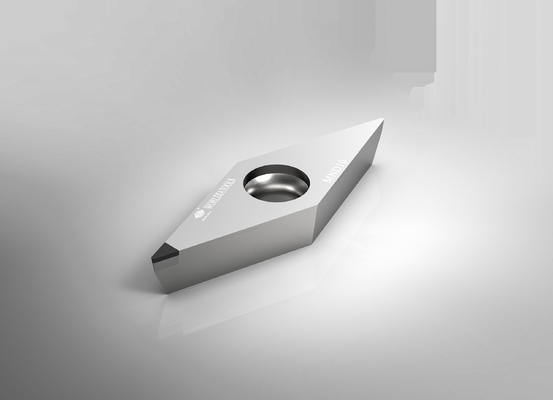

Ausschnitt-Einsatz des Standardkarbid-VCGW160408 Drehendes einsatz-PCD für Nichteisenmaterialien
Als Spitzenstandardschneidwerkzeug-Reihe führt MANANOVA den ganzen Prozess der Qualität durch
Management von den Rohstoffen, mit dem Testgerät der hoch entwickelten Produktion, Berufs und
erfahrenes R&D- und Produktionsteam und professionelle technische Dienstleistungen, damit jeder Benutzer kann
fahren Sie fort, Worldia-Schneidwerkzeugvorteile zu erfahren.
Beschreibung:
ManaNova, eine Untermarke von Worldia, wird als Spitzenstandard-Reihe in Position gebracht.
Um den Bedarf der Kunden als das Ziel zu erfüllen, wählen wir ausschließlich PCD-/PCBNmaterialien vor um eine Universalität zur Verfügung zu stellen,
stabiler und leistungsfähiger Schnitteffekt.
Die kritische Eigenschaft von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“: Zu wählen ist einfach, entsprechend der Vergleichstabelle und -anwendung.
„Schnelle Lieferung“: Alle Einsätze ManaNova PCD im Katalog sind auf Lager verfügbar.
Höhere Gewalt beseitigend, können Sie innerhalb 4-5 Tage erhalten.
Material:
Werkzeuge mit polykristallinen Schneidstoffen des Diamanten (PCD) können Ihre Werkzeugkosten erheblich verringern,
PCD-Werkzeuge sind für Gebrauch mit Nichteisenmetall, wie Aluminium, Zink ideal, und Magnesium legiert,
GRP-Zusammensetzungen, faserverstärkter Plastik des Kohlenstoffs, „grünes“ Karbid und keramisch sowie alle Schleifmittel.
Polykristallines Kubikbornitrid (CBN) ist ein Material mit einer ausgezeichneten heißen Härte, der verwendet werden kann an
sehr schnittfreudige Geschwindigkeiten. Er weist auch gute Härte auf und Werkzeuge des Wärmestoßes resistance.CBN sind
Ideal für Gebrauch mit Stahl, Gusseisen und gesinterten Eisen sowie Pulvermetallurgiekomponenten.
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Vorteile:
·Hohe Qualität
·Niedrige Kosten
·Direkte Versorgung der Fabrik
Anwendung:
| MND10 |
Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt.
PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
| ·Aluminium- und Aluminiumlegierungen |
| ·Kupferne, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlenstoff-Faser |
| ·Epoxidharze |
| ·Plastik |
| ·Fiberglaszusammensetzungen |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel |
Maße |
Grad |
| ANSI-Code |
ISO-Code |
Spitzen |
IC
Millimeter |
S
Millimeter |
R
Millimeter |
Φd
Millimeter |
Le
Millimeter |
MND
10 |
| VCGW 220,5 |
VCGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
√ |
| VCGW 221 |
VCGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
√ |
| |
| VCGW 330,5 |
VCGW 160402 |
1N |
9,525 |
4,76 |
0,2 |
4,4 |
2,5 |
√ |
| VCGW 331 |
VCGW 160404 |
1N |
9,525 |
4,76 |
0,4 |
4,4 |
2,5 |
√ |
| VCGW 332 |
VCGW 160408 |
1N |
9,525 |
4,76 |
0,8 |
4,4 |
2,5 |
√ |
| Vorschubzahlempfehlung |
| Nasenradius (Millimeter) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1,6 |
3,2 |
6,4 |
| Vorschubzahl f (mm/rev) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1,2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
