Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCD | Art: | PCD-Einsatz |
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Modellnummer: | DCGW 11T302 | Anwendung: | Zusammenbringen von Nichteisenmaterialien |
| Hervorheben: | Karbid PCD Diamond Turning Inserts,Dreheneinsätze des Diamanten DCGW11T302,Hoher Einsatz des Silikon-Aluminium-DCGW |
||

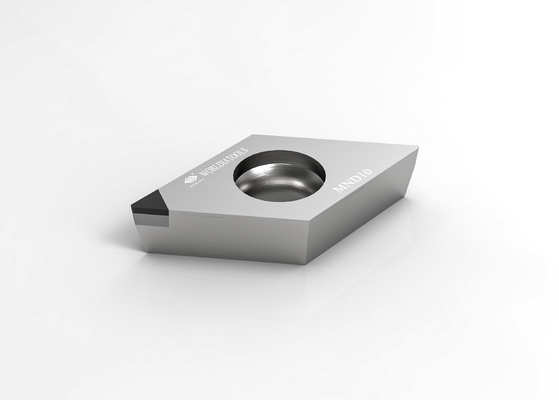

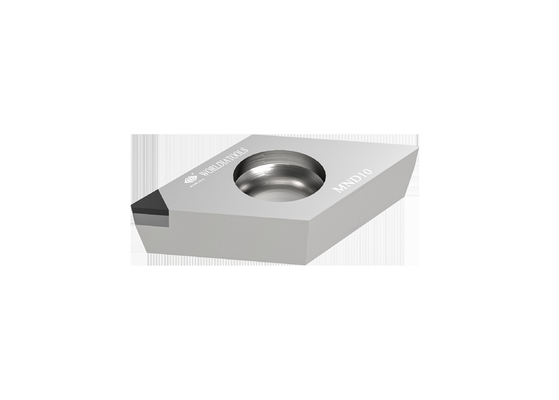

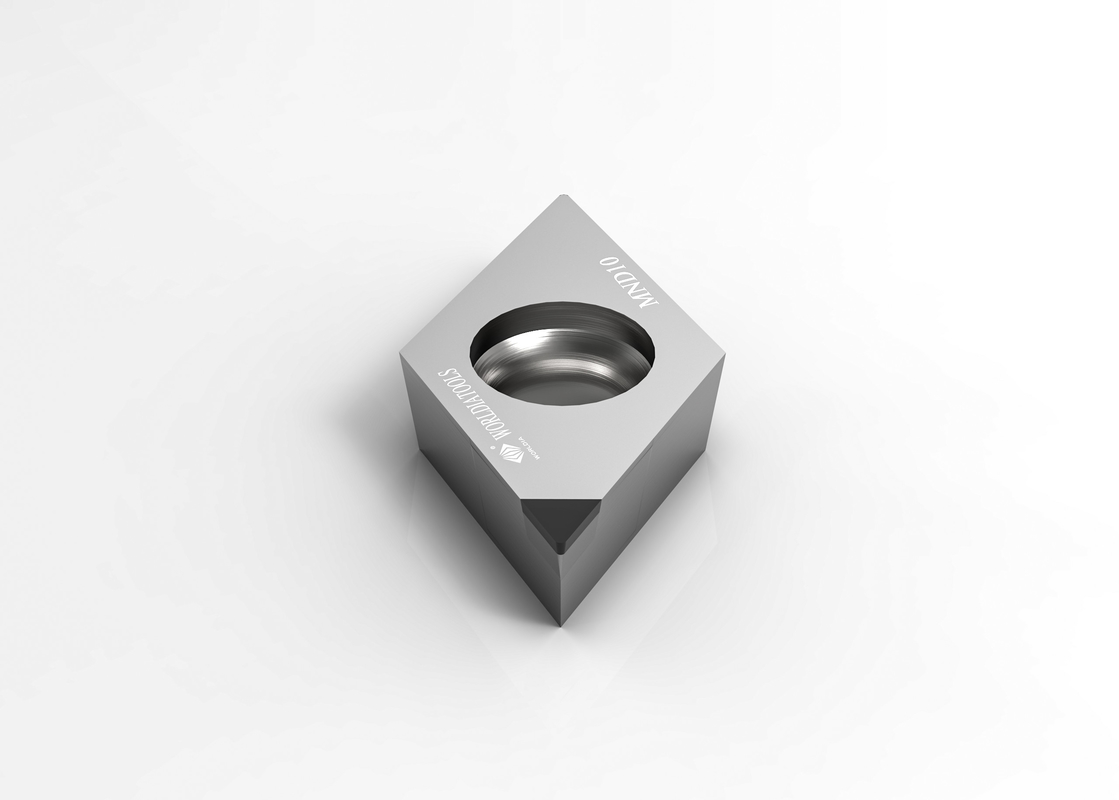

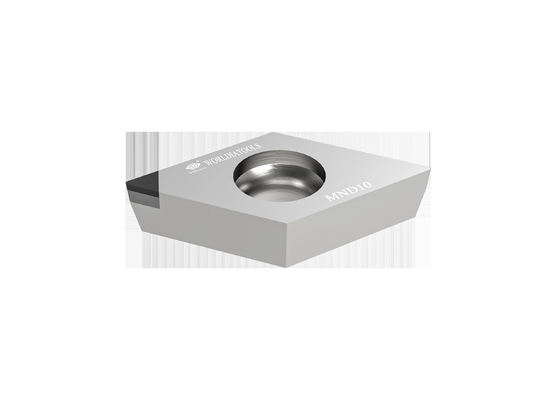

Ausschnitt-Einsatz des Karbid-DCGW11T302 Drehendes einsatz-PCD für Nichteisenmaterialien
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das nach der Meinung der Endbenutzer steht, wir wählen ausschließlich
PCD- und PCBN-Materialien, zum des Universalschnitteffektes bereitzustellen.
MANANOVA nimmt „einfache Wahl und schnelle Lieferung“ als die Eigenschaft, der zu beabsichtigt
sorgen Sie schneller und leistungsfähiger Service, damit inländische und Auslandskunden ihre Nachfrage befriedigen
für die standardisierten und universalized Werkzeuge.
Material:
Werkzeuge mit polykristallinen Schneidstoffen des Diamanten (PCD) können Ihre Werkzeugkosten verringern
erheblich sind PCD-Werkzeuge für Gebrauch mit Nichteisenmetall ideal.
Polykristallines Kubikbornitrid (CBN) ist ein Material mit einer ausgezeichneten heißen Härte, die kann
seien mit sehr schnittfreudigen Geschwindigkeiten verwendet Sie. Er weist auch gute Härte und Temperaturwechselbeständigkeit auf.
Cbn-Werkzeuge sind für den Gebrauch mit Stahl, Gusseisen und gesinterten Eisen ideal sowie
Pulvermetallurgiekomponenten.
Hauptprodukte:
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderen Nichtmetalls passend
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Anwendung:
| MND10 |
Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND10 |
| DCGW 21.50.5 | DCGW 070202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| DCGW 21,51 | DCGW 070204 | 1N | 6,35 | 2,38 | 0,4 | 2,8 | 2,5 | √ |
| DCGW 32.50.5 | DCGW 11T302 | 1N | 9,525 | 3,97 | 0,2 | 4,4 | 2,5 | √ |
| DCGW 32,51 | DCGW 11T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| DCGW 32,52 | DCGW 11T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
