Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Modellnummer: | CCGT060204 | Beschichtung: | Kein beschichtet |
| Vorteile: | Einfache Wahl und schnelle Lieferung | Verwendung: | Drehenwerkzeuge |
| Hervorheben: | Polykristalline Diamanteinsätze CCGT-Quadrats,Polykristalline Einsätze des Diamanten CCGT060204,Polykristalline Diamant ccgt Hartmetalleinsätze |
||

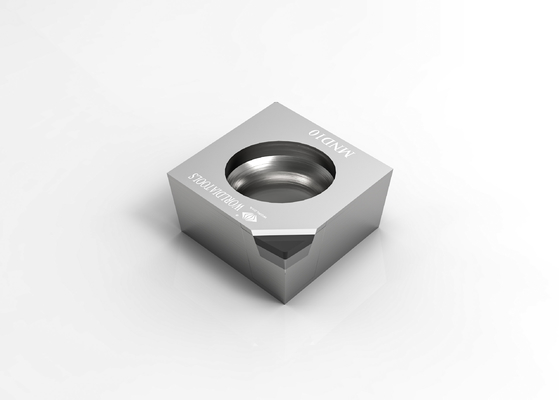

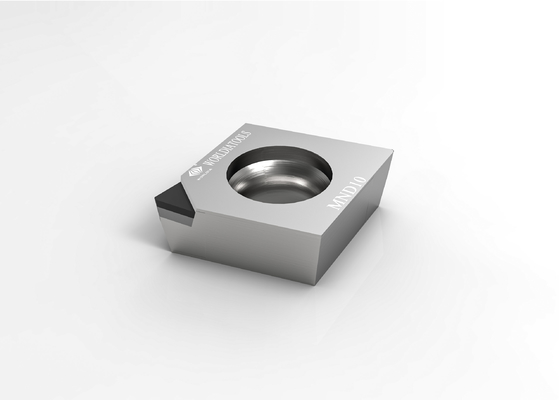

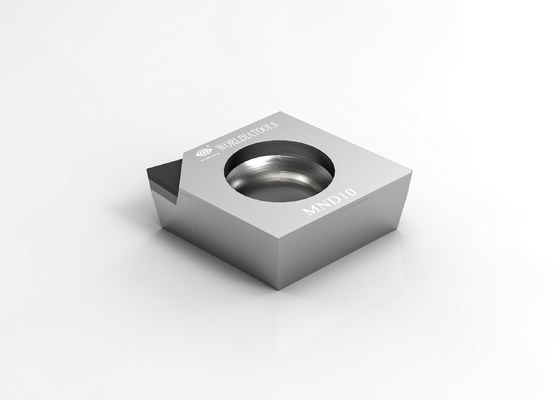

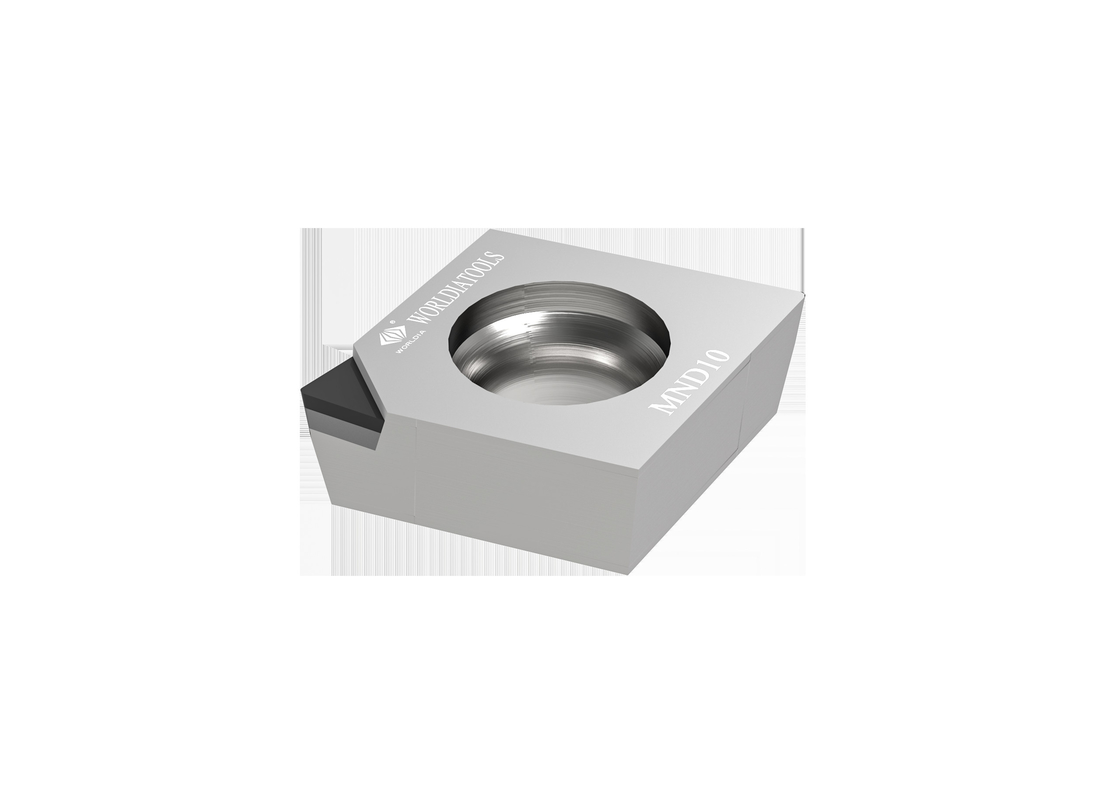

Standardkarbid CCGT060204, das PCD-Ausschnitt-Einsatz für Nichteisenmaterialien dreht
Material:
Werkzeuge mit polykristallinen Schneidstoffen des Diamanten (PCD) können Ihre Werkzeugkosten erheblich verringern,
PCD-Werkzeuge sind für Gebrauch mit Nichteisenmetall ideal.
Dreheneinsätze PCD können auf vielen Gebieten einschließlich die Automobilindustrie, Energieausrüstung und das Holz benutzt werden
und Steinindustrie.
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| CCGT 21.50.5 | CCGT 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | √ |
| CCGT 21,51 | CCGT 060204 | 1N | 6,35 | 2,38 | 0,4 | 2,8 | 2,5 | √ |
| CCGT 32.50.5 | CCGT 09T302 | 1N | 9,525 | 3,97 | 0,2 | 4,4 | 2,5 | √ |
| CCGT 32,51 | CCGT 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| CCGT 32,52 | CCGT 09T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
Für einen anderen ISO-Code treten Sie mit uns bitte in Verbindung!
Anwendung:
| MND10 | Zugetroffen auf den Ausschnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Beschreibung:
MANANOVA ist die Untermarke von WORLDIA, in Position gebracht als Spitzenstandard-Reihe,
Standard-Gewindeeinsätze PCD/PCBN hauptsächlich fördern.
Hauptprodukte:
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Dreheneinsätze PCD können auf vielen Gebieten einschließlich die Automobilindustrie benutzt werden, Energieausrüstung und das Holz und der Stein
Industrie. Sie kann verwendet werden, um verschiedene Materialien wie Nichteisenmetall, das Hartmetall zu schneiden und zu verarbeiten, keramisch,
Nichtmetall und Verbundwerkstoff.
PCBN-Einsatz: Art 7material/1, allgemeinhin für Stahl, Roheisen, duktiles Eisen und Pulvermetallurgie.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
