Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Material: | PCBN+Carbide | PCBN-Grad: | MNH10C/20C/30C |
| Modellnummer: | TCGW 090208 | Anwendung: | Zusammenbringen des härtbaren Stahls |
| Farbe: | Gelb | Beschichtung: | C3 |
| Hervorheben: | TCGW090208 PCBN,das Einsätze schneidet,C3 |
||

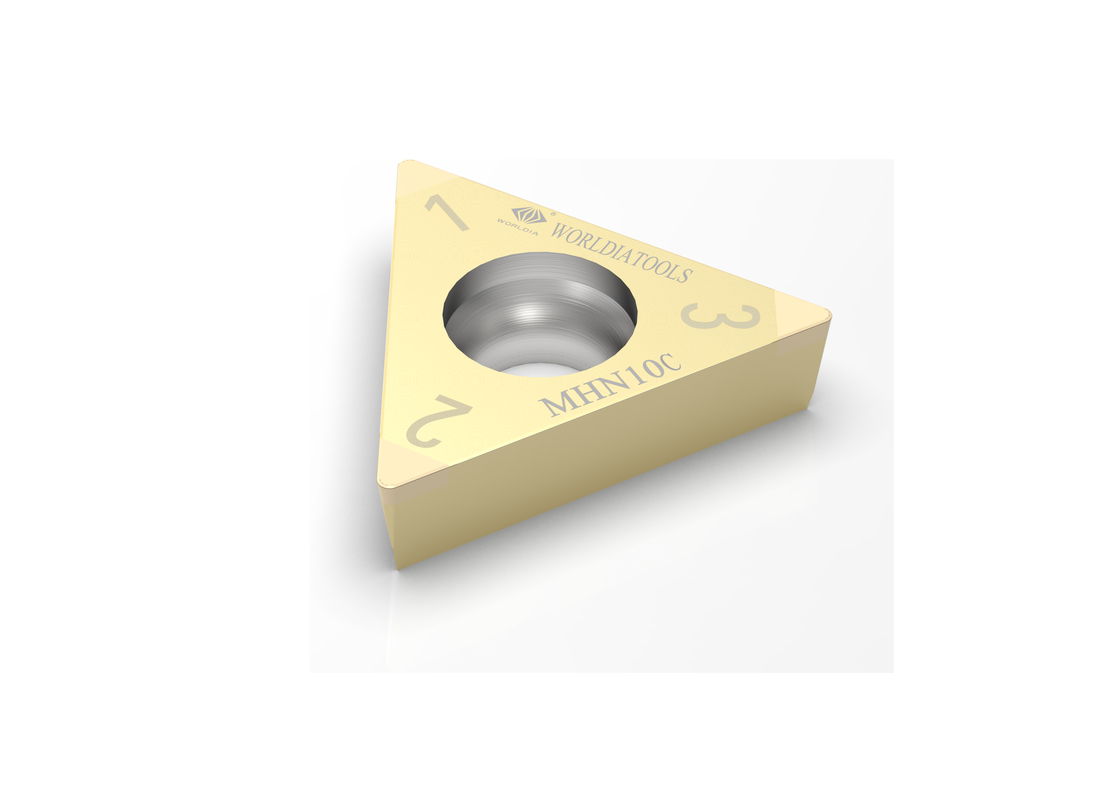

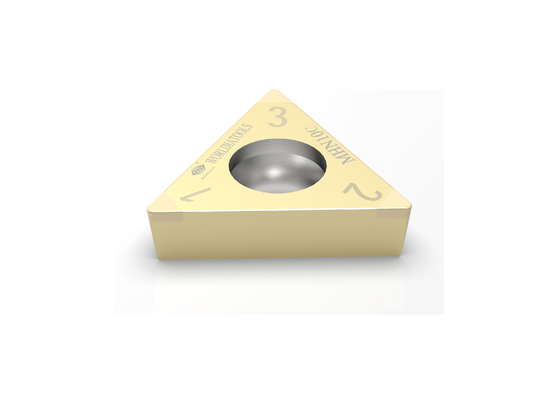

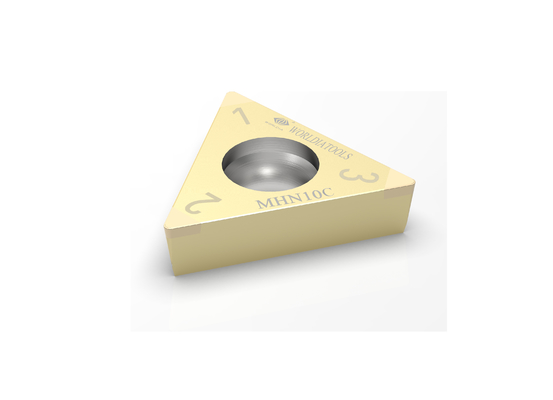

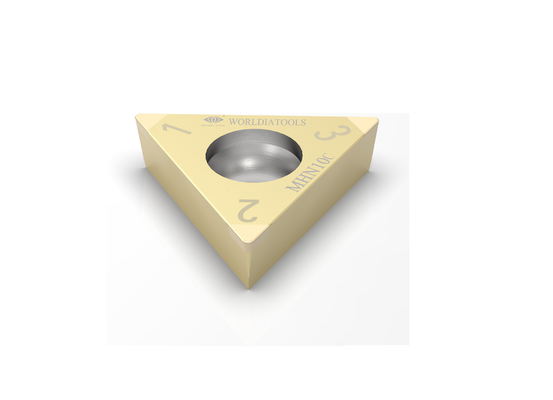

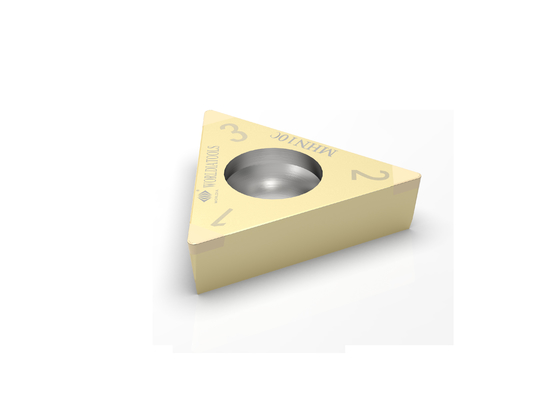

TCGW090208 Beschichteter PCBN-Karbid-Dreheinsatz CBN-Schneideinsatz für gehärteten Stahl
Beschreibung:
"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert,
hauptsächlich Förderung von PCD / PCBN-Standardeinsätzen.
Das Hauptmerkmal von ManaNova ist die einfache Auswahl und die schnelle Lieferung.
"Einfache Auswahl": Es ist einfach, entsprechend der Vergleichstabelle und Anwendung auszuwählen.
"Schnelle Lieferung": Alle Arten von ManaNova PKD-Einsätzen im Katalog sind verfügbar in
Hauptprodukte:
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
„sieben Materialien/ein Typ“, nämlich jede Spezifikation, die sieben Materialien entspricht
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10) ist das Merkmal des PCBN-Einsatzes.
Die speziell beschichtete PCBN-Wendeplatte eignet sich für kontinuierliches bis stark unterbrochenes Schneiden von gehärtetem Stahl und hat eine hervorragende universelle Leistung.
PKD-Einsatz (MND10-Material) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen nichtmetallischen Materialien.
Die vier Schneidentypen sind Standard, Spanbrecher, Vollschneide und Vollfläche.
Insbesondere der PKD-Spänebrechereinsatz wird hauptsächlich verwendet, um das Problem der Spanumwicklung während der Bearbeitung zu lösen, und er hat eine hervorragende Leistung!
Vorteile:
· Universell
· Einfache Auswahl
· Schnelle Lieferung
Anwendung:
| MHN10C | Angewandt auf das kontinuierliche Schneiden von gehärtetem Stahl |
| MHN20C | Wird für mittelunterbrochenes Schneiden von gehärtetem Stahl verwendet |
| MHN30C | Anwendung beim schweren unterbrochenen Schneiden von gehärtetem Stahl |
| MKN10 | Anwendung beim Schneiden von Grauguss |
| MKN20 | Angewendet auf das Schneiden von Sphäroguss |
| MSN10 | Angewendet auf das Schneiden von Pulvermetallurgie |
| MSN20 | Angewendet auf das Schneiden von Pulvermetallurgie |
Spezifikation:
| Material | ISO-H | IST IN ORDNUNG | ISO-S | ||||
| PCBN-Qualität | MHN10C | MHN20C | Postfrisch 30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Glatt | Mäßig | Zähigkeit | Gusseisen | Sphäroguss | Pulvermetallurgie | Pulvermetallurgie | |
| Vc | 180 (150~250) m/Min |
100 (50~150) m/Min |
80(30~120) m/Min |
600 (300~800) m/Min |
300 (150~450) m/Min |
300 (200~500) m/Min |
500 (300~800) m/Min |
| fn | 0,1 (0,03 ~ 0,2) mm/U |
0,1 (0,03 ~ 0,2) mm/U |
0,1 (0,03 ~ 0,2) mm/U |
0,1 (0,03 ~ 0,3) mm/U |
0,1 (0,03 ~ 0,3) mm/U |
0,1 (0,03 ~ 0,3) mm/U |
0,1 (0,03 ~ 0,3) mm/U |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Körnung | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Bindung | TiC | Zinn | Kuh | Kuh | TiCN | TiCN | Kuh |
| TCGW | Form | Maße | ||||||
| ANSI-Code | ISO-Code | Tipps | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
|
| Alle Auf Lager |
TCGW 1.81.51 | TCGW 090202 | 3N | 5.56 | 2.38 | 0,4 | 2.8 | 2.2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5.56 | 2.38 | 0,8 | 2.8 | 2.2 | |
| TCGW 21.51 | TCGW 110204 | 3N | 6.35 | 2.38 | 0,4 | 2.8 | 2.2 | |
| TCGW 21.52 | TCGW 110208 | 3N | 6.35 | 2.38 | 0,8 | 2.8 | 2.2 | |
| TCGW 221 | TCGW 110304 | 3N | 6.35 | 3.18 | 0,4 | 2.8 | 2.2 | |
| TCGW 222 | TCGW 110308 | 3N | 6.35 | 3.18 | 0,8 | 2.8 | 2.2 | |
