Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCBN | Material: | PCBN+Carbide |
| PCBN-Grad: | MNH10C/20C/30C | Modellnummer: | TCGW 090202 |
| Anwendung: | Hoch-Präzisionszusammenbringen des härtbaren Stahls | Spitzen: | 3 |
| Art: | Drehenwerkzeuge | ||
| Hervorheben: | CBN TCGW090202,der Einsätze schneidet,Hohe Präzision CBN |
||

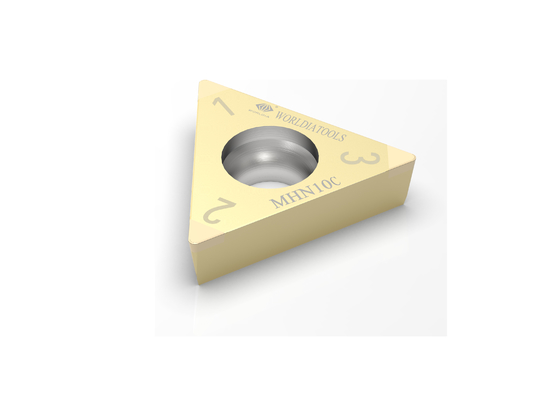

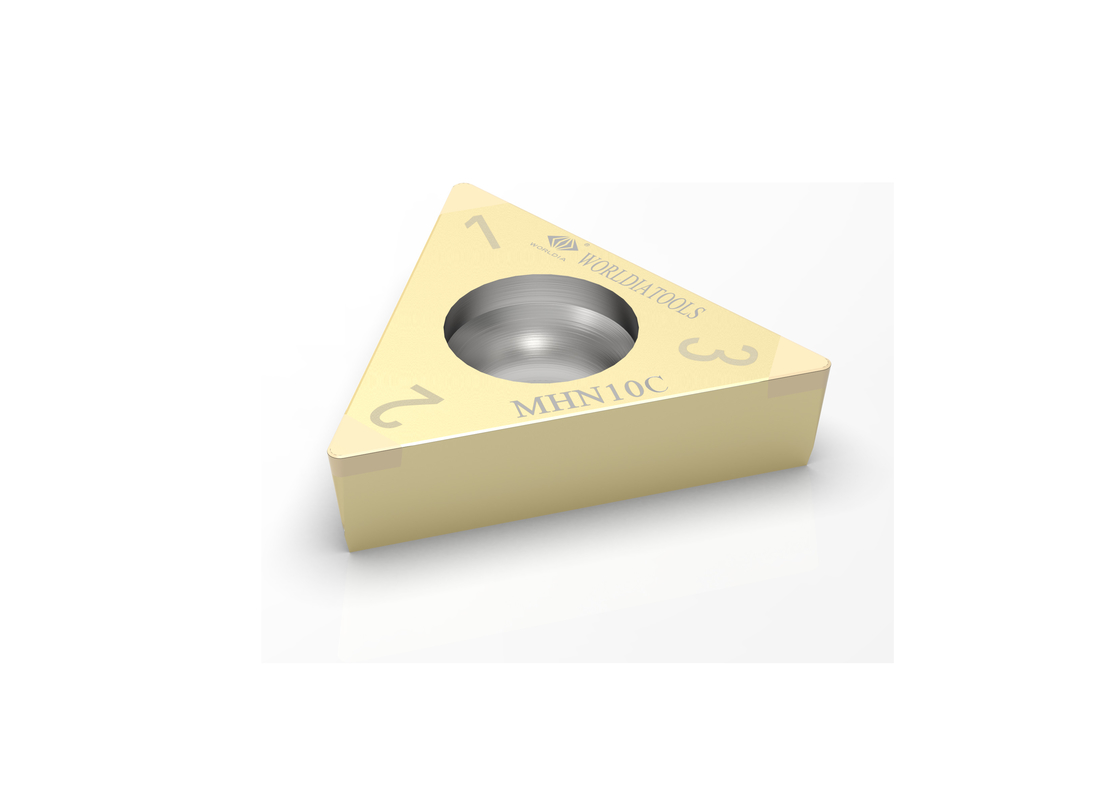

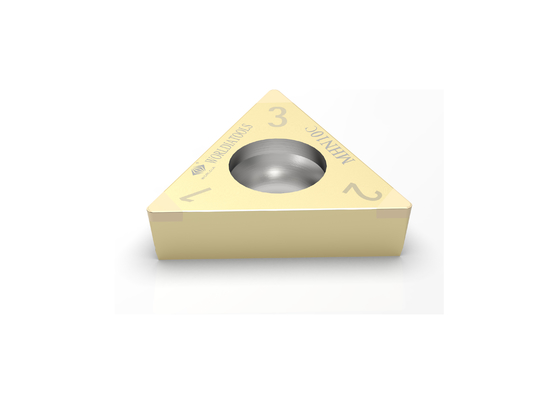

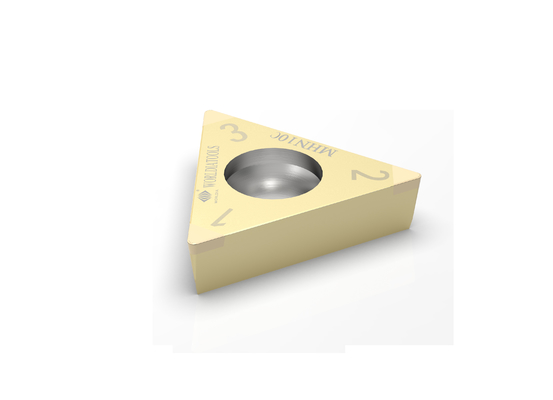

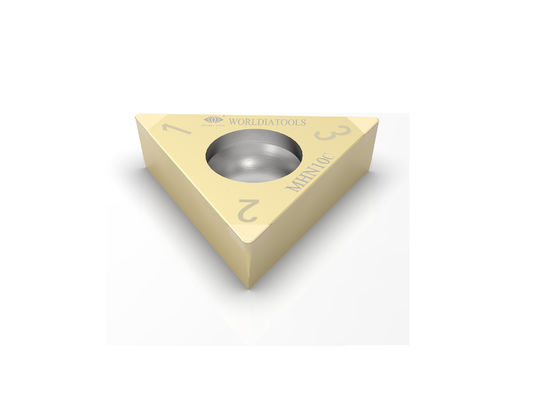

TCGW090202 beschichtete PCBN-Karbid-Dreheneinsatz CBN-Ausschnitt-Einsatz für Stahl
Beschreibung:
MANANOVA ist die Untermarke von WORLDIA, in Position gebracht als Spitzenstandard-Reihe,
Standard-Gewindeeinsätze PCD/PCBN hauptsächlich fördern.
Wir beschließen ausschließlich PCD- und PCBN-Materialien, um den Universalschnitteffekt zur Verfügung zu stellen und
die Kundennachfrage Treffennach den standardisierten und universalized Werkzeugen.
Das Hauptmerkmal von ManaNova ist einfache Wahl und schnelle Lieferung.
MANANOVA nimmt „einfache Wahl und schnelle Lieferung“ als die Eigenschaft, die beabsichtigt zur Verfügung zu stellen
schneller und leistungsfähiger Service für die inländischen und Auslandskunden
Hauptprodukte:
PCBN-Einsatz: 7 Materialien 1 Art, allgemeinhin für Stahl, Roheisen, duktiles Eisen und Pulvermetallurgie.
Polykristallines Kubikbornitrid (CBN)
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Dreheneinsätze PCD
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Anwendung:
| MHN10C | Zugetroffen auf den ununterbrochenen Ausschnitt von Stahl |
| MHN20C | Zugetroffen auf mittleren unterbrochenen Ausschnitt von Stahl |
| MHN30C | Zugetroffen auf den schweren unterbrochenen Ausschnitt von Stahl |
| MKN10 | Zugetroffen auf den Ausschnitt des grauen Roheisens |
| MKN20 | Zugetroffen auf den Ausschnitt des duktilen Eisens |
| MSN10 | Zugetroffen auf den Ausschnitt von Pulvermetallurgie |
| MSN20 | Zugetroffen auf den Ausschnitt von Pulvermetallurgie |
Spezifikation:
| Material | ISO H | ISO K | ISO S | ||||
| PCBN-Grad | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Glatt | Mäßig | Härte | Roheisen | Duktiles Eisen | Pulver-Metallurgie | Pulver-Metallurgie | |
| Vc | 180 (150~250) m/min |
100 (50~150) m/min |
80 (30~120) m/min |
600 (300~800) m/min |
300 (150~450) m/min |
300 (200~500) m/min |
500 (300~800) m/min |
| F-N | 0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Korngröße | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Bindung | Tic | Zinn | Co/W | Co/W | TiCN | TiCN | Co/W |
Materielle Einleitung - einfache Wahl für CBN-Grad
ISO H: Stahl ununterbrochener Ausschnitt
ISO K: Roheisen-Licht unterbrach den Schnitt
ISO S: Schwerer unterbrochener Ausschnitt der Pulver-Metallurgie
| TCGW | Form | Maße | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
|
| Alle Auf Lager |
TCGW 1.81.51 | TCGW 090202 | 3N | 5,56 | 2,38 | 0,4 | 2,8 | 2,2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5,56 | 2,38 | 0,8 | 2,8 | 2,2 | |
| TCGW 21,51 | TCGW 110204 | 3N | 6,35 | 2,38 | 0,4 | 2,8 | 2,2 | |
| TCGW 21,52 | TCGW 110208 | 3N | 6,35 | 2,38 | 0,8 | 2,8 | 2,2 | |
| TCGW 221 | TCGW 110304 | 3N | 6,35 | 3,18 | 0,4 | 2,8 | 2,2 | |
| TCGW 222 | TCGW 110308 | 3N | 6,35 | 3,18 | 0,8 | 2,8 | 2,2 | |
