Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCBN | PCBN-Grad: | MNH10C/20C/30C |
| Modellnummer: | CCGW09T302 | Farbe: | Gelb |
| Beschichtung: | C3 | Verwendung: | Drehenwerkzeuge |
| Material: | PCBN+Carbide | Anwendung: | Hoch-Präzisionszusammenbringen des härtbaren Stahls |
| Hervorheben: | CCGW09T302 PCBN-Schnittinlage |
||

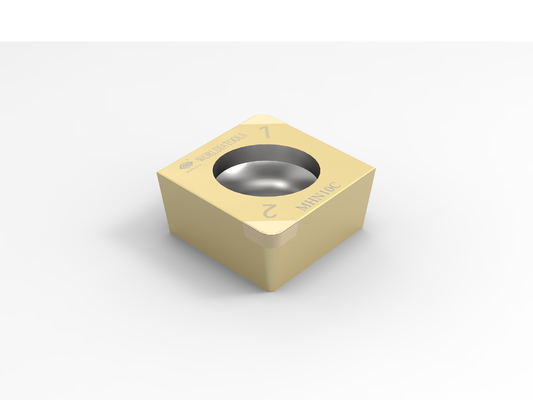

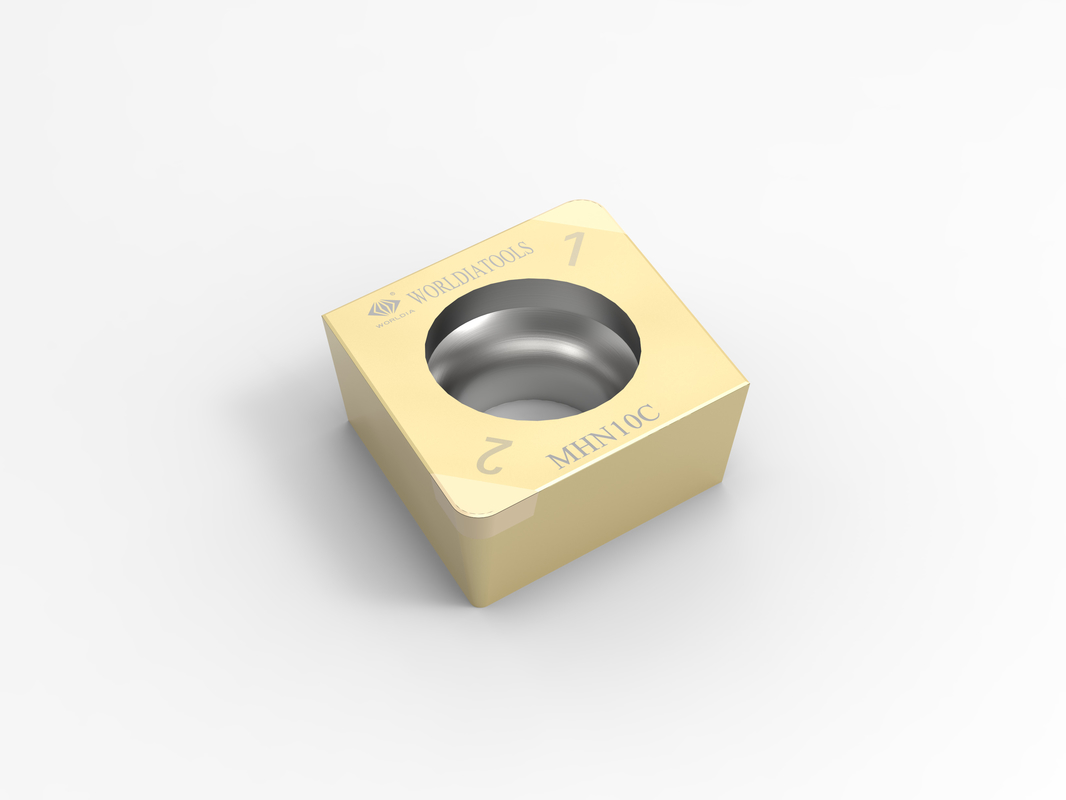

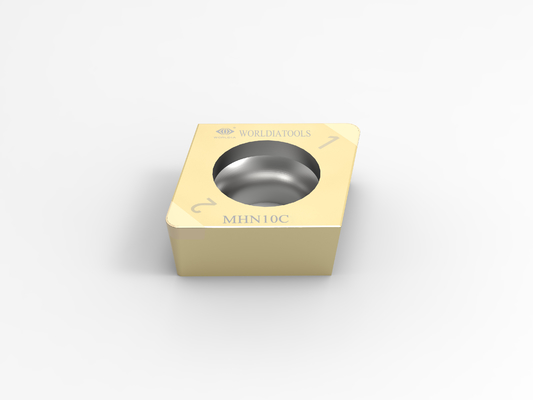

Standard-PCBN Karbid CCGW09T302, das PCBN-Ausschnitt-Einsatz für Stahl dreht
Worldia ManaNova: Einfache Wahl, schnelle Lieferung!
MANANOVA ist die Untermarke von WORLDIA, in Position gebracht als Spitzenstandard-Reihe, hauptsächlich
Förderung von Standardn-Gewindeeinsätze PCD/PCBN.
PCBN-Einsatz ist für die maschinelle Bearbeitung des Stahl, grauen Roheisens, des duktilen Eisens und der Pulvermetallurgie passend.
PCD-Einsatz ist für die raue und Endmaschinelle bearbeitung der Aluminiumlegierung und anderer Nichtmetallmaterialien passend.
Spezifikation:
Materielle Einleitung - einfache Wahl für CBN-Grad
| Material | ISO H | ISO K | ISO S | ||||
| PCBN-Grad | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Glatt | Mäßig | Härte | Roheisen | Duktiles Eisen | Pulver-Metallurgie | Pulver-Metallurgie | |
| Vc | 180 (150~250) m/min |
100 (50~150) m/min |
80 (30~120) m/min |
600 (300~800) m/min |
300 (150~450) m/min |
300 (200~500) m/min |
500 (300~800) m/min |
| F-N | 0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.2) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
0,1 (0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Korngröße | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Bindung | Tic | Zinn | Co/W | Co/W | TiCN | TiCN | Co/W |
ISO H: Stahl ununterbrochener Ausschnitt
ISO K: Roheisen-Licht unterbrach den Schnitt
ISO S: Schwerer unterbrochener Ausschnitt der Pulver-Metallurgie
| CCGW | Form | Maße | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
|
| Alle Auf Lager |
CCGW 21.50.5 | CCGW 060202 | 2N | 6,35 | 2,38 | 0,2 | 2,8 | 2,2 |
| CCGW 21,51 | CCGW 060204 | 2N | 6,35 | 2,38 | 0,4 | 2,8 | 2,2 | |
| CCGW 21,52 | CCGW 060208 | 2N | 6,35 | 2,38 | 0,8 | 2,8 | 2,2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 2,2 | |
| CCGW 32,51 | CCGW 09T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 2,2 | |
| CCGW 32,52 | CCGW 09T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 2,2 | |
| CCGW 32,53 | CCGW 09T312 | 2N | 9,525 | 3,97 | 1,2 | 4,4 | 2,2 | |
Anwendung:
| MHN10C | Zugetroffen auf den ununterbrochenen Ausschnitt von Stahl |
| MHN20C | Zugetroffen auf mittleren unterbrochenen Ausschnitt von Stahl |
| MHN30C | Zugetroffen auf den schweren unterbrochenen Ausschnitt von Stahl |
| MKN10 | Zugetroffen auf den Ausschnitt des grauen Roheisens |
| MKN20 | Zugetroffen auf den Ausschnitt des duktilen Eisens |
| MSN10 | Zugetroffen auf den Ausschnitt von Pulvermetallurgie |
| MSN20 | Zugetroffen auf den Ausschnitt von Pulvermetallurgie |
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
