Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Modellnummer: | TCGW | Name: | Standard-Gewindeeinsatz PCD |
| Verwendung: | Drehenwerkzeuge | Material: | PCD+Carbide |
| PCD-Grad: | MND10 | Anwendung: | Hoch-Präzisionszusammenbringen von Nichteisenmaterialien |
| Hervorheben: | MND10 PCD löscht den Schnitt des Einsatzes,TCGW-Karbid PCD löscht,TCGW-Standardkarbid-Dreheneinsatz |
||

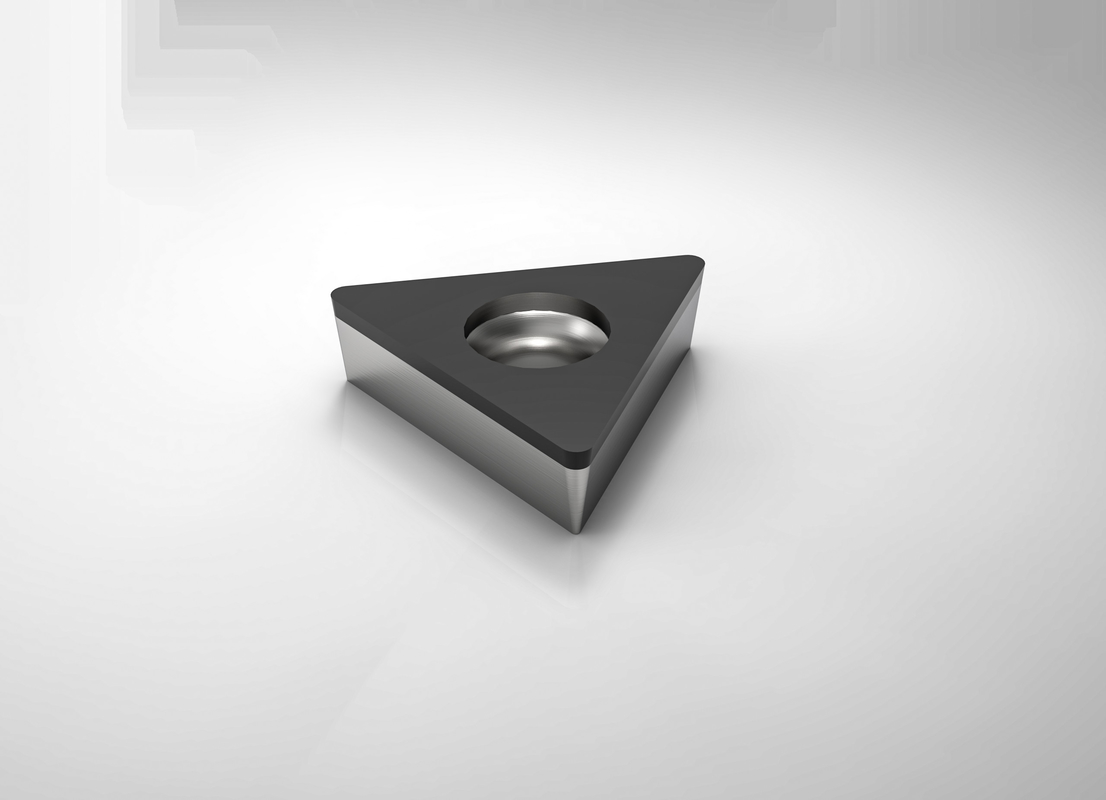

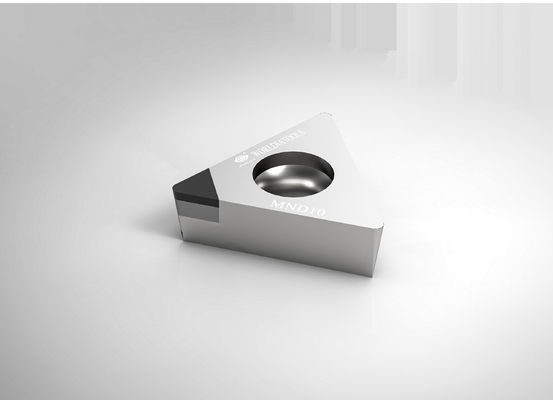

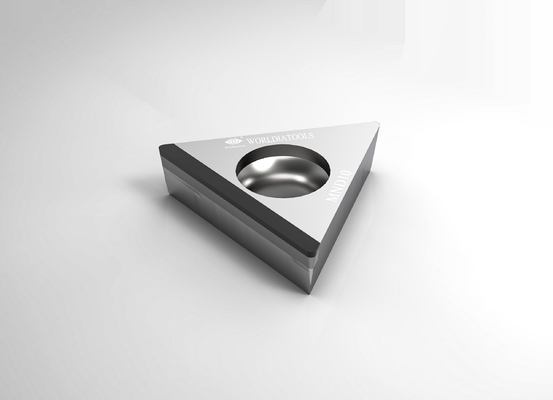

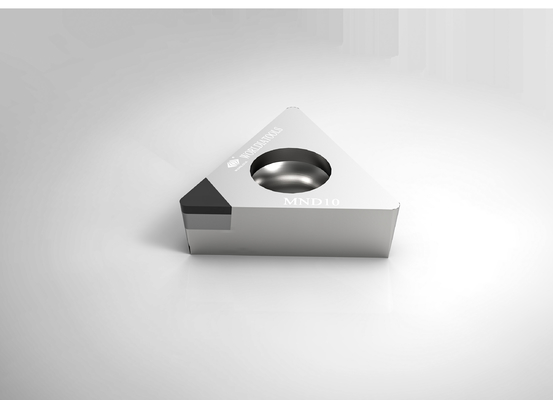

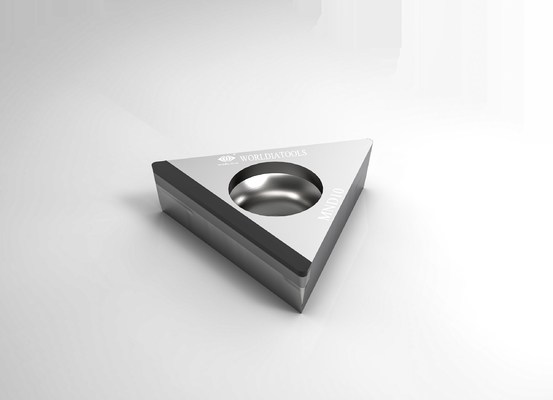

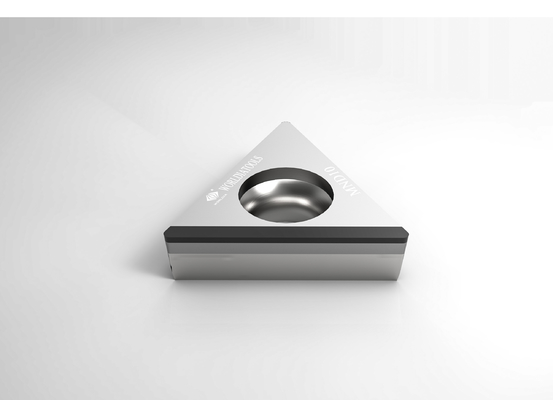

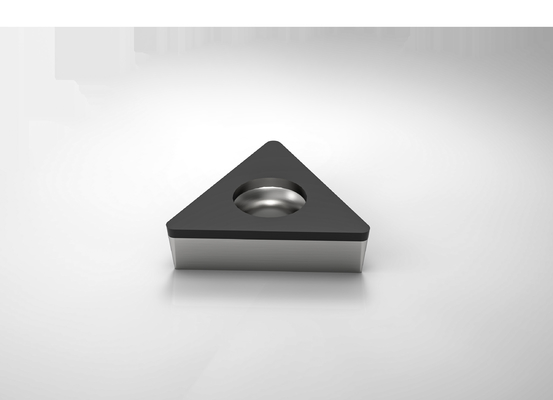

Ausschnitt-Einsatz des TCGW-Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das an der Ansicht von Endbenutzern steht, wir wählen ausschließlich PCD- und PCBN-Material
zu Universalschnitteffekt zur Verfügung stellen.
Das Hauptmerkmal von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“: Zu wählen ist einfach, entsprechend Vergleichstabelle und -anwendung.
„Schnelle Lieferung“: Alle Arten Einsätze ManaNova PCD im Katalog sind auf Lager verfügbar.
Beseitigen der höherer Gewalt, können Sie innerhalb 4-5 Tage erhalten.
Hauptprodukte:
PCBN-Einsatz: materielle 1 Art, allgemeinhin für Stahl, Roheisen, duktiles Eisen und das Pulver metallury.
Polykristallines Kubikbornitrid (CBN) ist ein Material mit ausgezeichneter heißer Härte, die an sehr hohem verwendet werden kann
Schnittgeschwindigkeiten. Er weist auch gute Härte auf und Werkzeuge des Wärmestoßes resistance.CBN sind für den Gebrauch mit ideal
Stahl, Gusseisen und gesinterte Eisen sowie Pulvermetallurgiekomponenten.
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Dreheneinsätze PCD können auf vielen Gebieten einschließlich Automobilindustrie benutzt werden, Energieausrüstung und das Holz und der Stein
Industrie. Sie kann verwendet werden, um verschiedene Materialien wie Nichteisenmetall, das Hartmetall zu schneiden und zu verarbeiten, keramisch,
Nichtmetall und Verbundwerkstoff.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 | Zugetroffen auf den Schnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
