Produktdetails:
|
| Produkt-Marke: | WORLDIA | Produktfamilie: | ManaNova |
|---|---|---|---|
| Name: | Standard-Gewindeeinsatz PCD | Verwendung: | Drehenwerkzeuge |
| Material: | PCD+Carbide | PCD-Grad: | MND10 |
| Modellnummer: | TPGT | Anwendung: | Hoch-Präzisionszusammenbringen von Nichteisenmaterialien |
| Hervorheben: | TPGT-Standardkarbid-Dreheneinsatz,ManaNova-Karbid-Dreheneinsatz,Ausschnitt-Einsatz WORLDIA PCD |
||

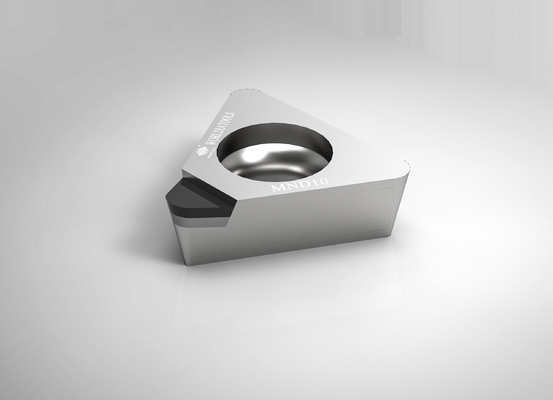

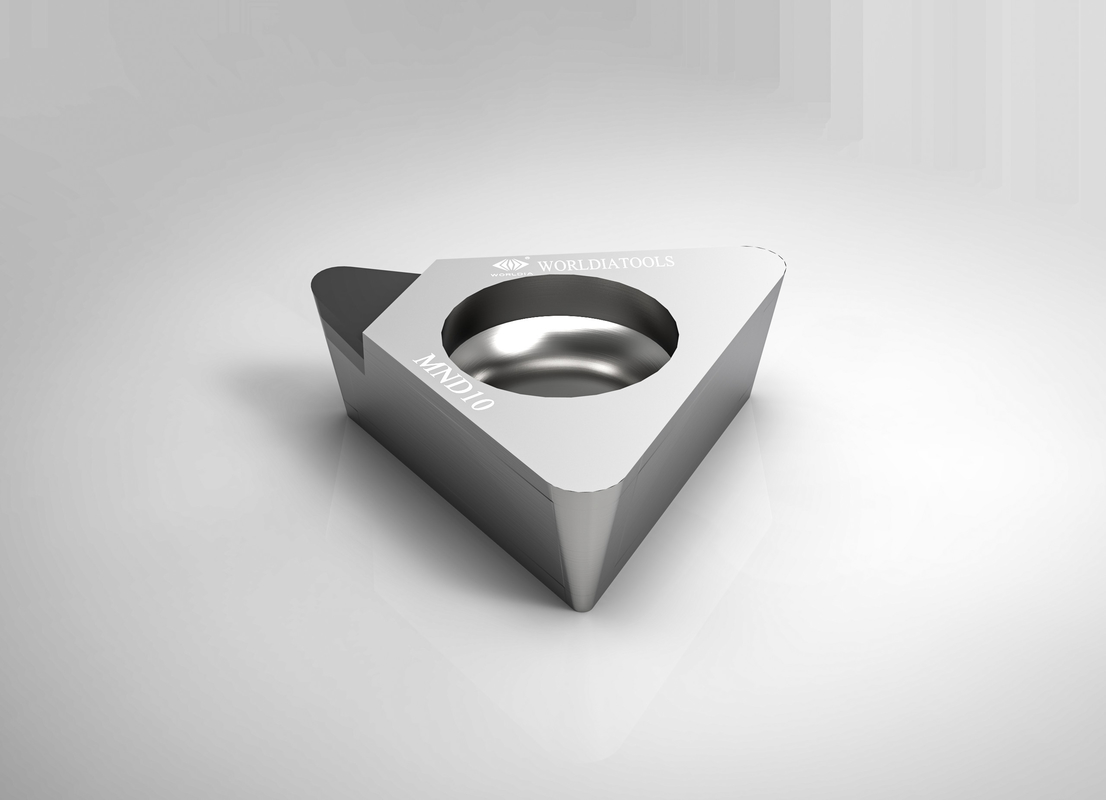

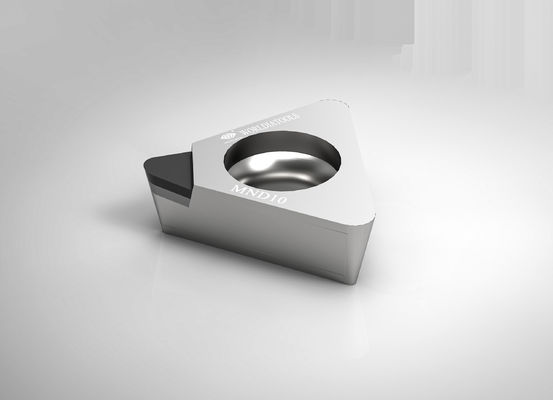

Ausschnitt-Einsatz des TPGT-Standardkarbid-Dreheneinsatz-PCD für Nichteisenmaterialien
Beschreibung:
„ManaNova“ ist eine Untermarke von Worldia und konzentriert sich auf die Spitzenstandard-Reihe.
ManaNova ist ein Konzept, das an der Ansicht von Endbenutzern steht, wir wählen ausschließlich PCD- und PCBN-Material
zu Universalschnitteffekt zur Verfügung stellen.
Das Hauptmerkmal von ManaNova ist einfache Wahl und schnelle Lieferung.
„Einfache Wahl“: Zu wählen ist einfach, entsprechend Vergleichstabelle und -anwendung.
„Schnelle Lieferung“: Alle Arten Einsätze ManaNova PCD im Katalog sind auf Lager verfügbar.
Beseitigen der höherer Gewalt, können Sie innerhalb 4-5 Tage erhalten.
Hauptprodukte:
PCBN-Einsatz: materielle 1 Art, allgemeinhin für Stahl, Roheisen, duktiles Eisen und das Pulver metallury.
Polykristallines Kubikbornitrid (CBN) ist ein Material mit ausgezeichneter heißer Härte, die an sehr hohem verwendet werden kann
Schnittgeschwindigkeiten. Er weist auch gute Härte auf und Werkzeuge des Wärmestoßes resistance.CBN sind für den Gebrauch mit ideal
Stahl, Gusseisen und gesinterte Eisen sowie Pulvermetallurgiekomponenten.
PCD-Einsatz: Lieferung stabil, Universal-, hoher leistungsfähiger Schnitteffekt.
Dreheneinsätze PCD können auf vielen Gebieten einschließlich Automobilindustrie benutzt werden, Energieausrüstung und das Holz und der Stein
Industrie. Sie kann verwendet werden, um verschiedene Materialien wie Nichteisenmetall, das Hartmetall zu schneiden und zu verarbeiten, keramisch,
Nichtmetall und Verbundwerkstoff.
Vorteile:
· Universalität
· Einfache Wahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokaler Verteilerstutzen
· Technische Unterstützung
Anwendung:
| MND10 | Zugetroffen auf den Schnitt von Nichteisenmaterialien wie Aluminiumlegierungen, etc. |
| PCD-Werkzeuge sind auf Nichteisenmaterialien, wie Hochsilikonaluminium, Metallverbundwerkstoffe (MMC) und faserverstärkten Plastik des Kohlenstoffs (CFRP) begrenzt. PCD mit Flutkühlmittel kann in den Titansupervollendenanwendungen auch verwendet werden. |
|
| ·Aluminium- und Aluminiumlegierungen | |
| ·Kupferne, Messing- und Bronzelegierungen | |
| ·Zink- und Magnesiumlegierungen | |
| ·Kohlenstoff-Faser | |
| ·Epoxidharze | |
| ·Plastik | |
| ·Fiberglaszusammensetzungen | |
| ·Graphitzusammensetzungen |
Spezifikation:
| Winkel | Maße | Grad | ||||||
| ANSI-Code | ISO-Code | Spitzen | IC Millimeter |
S Millimeter |
R Millimeter |
Φd Millimeter |
Le Millimeter |
MND 10 |
| TPGT 22.50.5 | TPGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGT 22,51 | TPGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGT 22,52 | TPGT 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGT 330,5 | TPGT 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGT 331 | TPGT 160404 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| Vorschubzahlempfehlung | ||||||
| Nasenradius (Millimeter) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| Vorschubzahl f (mm/rev) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
