Produktdetails:
| Markenname: |
Worldia |
| Zertifizierung: |
ISO9001/ISO14001 |
| Modellnummer: |
Die Angabe des Zulassungsdatums ist in Anhang I der Verordnung (EG) Nr. 765/2008 zu finden. |
|
Maschinen und Apparate für die Verarbeitung von Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, S
Beschreibung
| Name: |
FMP-BE Schalenschleifmaschinen - Feinschmelz |
Schnittmaterial: |
PCD/PCBN |
| Typ: |
ISO, INCH |
Max. DOC/Ap (mm): |
11 |
| Einsatz-Art: |
BEHW1204 |
Standard-Schneidendurchmesser (mm): |
40 bis 250 |
| Schneidermaterial: |
40 - 63: Stahl 80 - 250: Aluminium + Stahl |
Vorteile: |
Auf Lager und schnell lieferbar. |
| Hervorheben: |
Schneidmaschinen für die Schulterfräsen, Schneidmaschinen für das Fräsen von Leichtmetallen, Schnellfräsmaschinen |
Maschinen und Apparate für die Verarbeitung von Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben, Schrauben

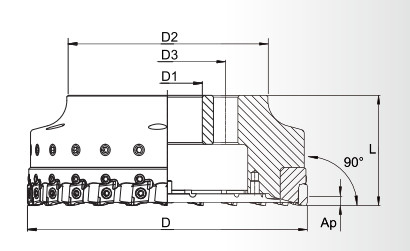

Spezifikation
| Spezifikation |
Inventar |
D |
D1 |
D2 |
D3 |
L |
Ap max |
Z |
Weigerung |
maximaler Drehzahl pro Sekunde |
Material |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. |
040401060013 |
40 |
16 |
36 |
- Ich weiß. |
40 |
11 |
6 |
0.36 |
40000 |
Stahl |
| Die Angabe des Zulassungsdatums ist in Anhang I der Verordnung (EG) Nr. 765/2008 zu finden. |
040401060005 |
50 |
22 |
45 |
- Ich weiß. |
40 |
11 |
8 |
0.55 |
35100 |
Stahl |
| FMP063SA22-BE12-10 |
040401060006 |
63 |
22 |
45 |
- Ich weiß. |
40 |
11 |
10 |
0.75 |
30200 |
Stahl |
| FMP080SA27-BE12-12 |
(040401060007) |
80 |
27 |
50 |
- Ich weiß. |
50 |
11 |
12 |
0.96 |
27500 |
Stahl+Auminium |
| FMP100SB32-BE12-16 |
040401060008 |
100 |
32 |
70 |
- Ich weiß. |
50 |
11 |
16 |
1.45 |
23800 |
Stahl+Auminium |
| FMP125SB40-BE12-20 |
040401060009 |
125 |
40 |
90 |
- Ich weiß. |
63 |
11 |
20 |
2.40 |
19100 |
Stahl+Auminium |
| FMP160SC40-BE12-24 |
040401060010 |
160 |
40 |
115 |
66.7 |
63 |
11 |
24 |
3.00 |
1 4900 |
Stahl+Auminium |
| FMP200SC60-BE12-30 |
040401060011 |
200 |
60 |
150 |
101.6 |
63 |
11 |
30 |
4.25 |
11 900 |
Stahl+Auminium |
| FMP250SC60-BE12-36 |
040401060012 |
250 |
60 |
200 |
101.6 |
63 |
11 |
36 |
6.50 |
9550 |
Stahl+Auminium |
| Maschinen, die mit Ersatzteilen, jedoch ohne Einbauteile, montiert geliefert werden, dynamisch auf G2,5 bei 25000 Drehzahlen ausgeglichen: mm |
Hauptanwendungen
|

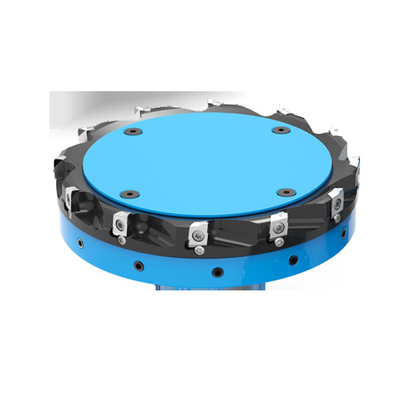

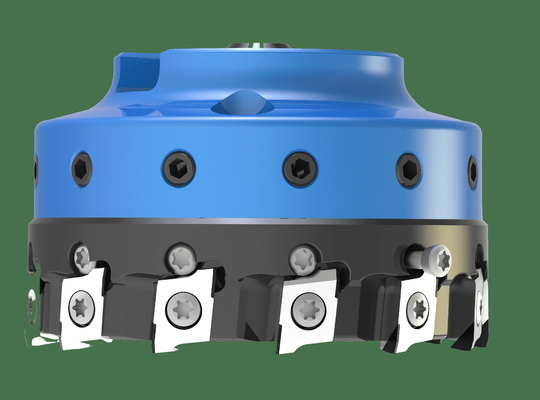

Worldia FMP-BE FräsmaschinenSie wurden für die Hochgeschwindigkeitsbearbeitung von Leichtmetall auch in kleinen Bearbeitungszentren mit Präzisionsspindeln entwickelt.Anforderungen an ein geringes Gewicht, geringe Trägheit und präzise Ausgleichsfähigkeit, um gleichzeitig eine hohe Spindelbeschleunigung, hohe Festigkeit und Verschleißfestigkeit zu ermöglichen.Schneidmaschinen mit einem Durchmesser von 80 bis 160 mm können an demselben Adapter montiert werden., wobei beispielsweise das Gewicht eines Schneiders mit Durchmesser von 160 mm mit BT30-Adapter 3 kg nicht übersteigt.
All Worldia FMP-BEdie Schneidmaschinen verfügen über eine Standard-Einsatztasche, die die Verwendung verschiedener Kombinationen von PCD- und PCBN-Einsätzen ermöglicht,mit einer Breite von mehr als 20 mm,.
|

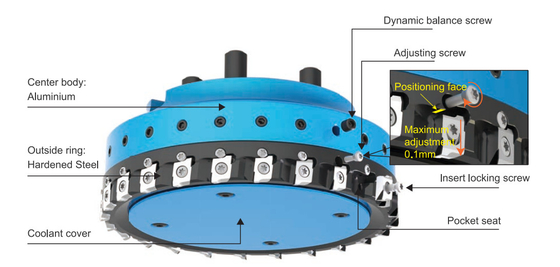

Gestaltungsmerkmale
Einfügeart
|
1- Aluminiumlegierung/Stahl Bimetallkonstruktion
- Al Zentrum Körper für Gewichtsreduktion
- Verhärteter Stahlring für hohe Steifigkeit und Verschleißbeständigkeit, daher längere Lebensdauer des Schneiders im Vergleich zu Schneidern mit Aluminiumkörpern
2. Hochpräzisions-Einsatz-Taschensitze mit 0,02 mm axaler Ausdehnung ohne Einsatzregelung
3- Standardmäßig kann jede Tasche auch auf eine axiale Ausdehnung innerhalb eines Bereichs von 0,1 mm eingestellt werden
4. BEHW Einsätze sind in einer Vielzahl von Materialien, Bleiwinkel, Wipper und Ecke Designs für viele verschiedene Anwendungen in Gesicht und Schulter Fräsen Raub und Veredelung erhältlich
5- Trennung zwischen Einsatzfläche und Schneidkante zum Schutz der Schneidkante und zur Vereinfachung der Verwendung von überlappten oder neu aufgeschlagenen Einsätzen
6Einfügungen mit 2 Schneidkanten und Wiederholungs-/Retip-Service zur Senkung der Werkzeugkosten pro Teil
7. Innenkühlmittel durch den Schneidkörper
|
|
PCD-Klassen und Anwendungsempfehlungen
|
Das Portfolio von Worldia umfasst eine Vielzahl verschiedener PCD- und CVD-Materialien, die auf der Grundlage Ihrer spezifischen Anwendungsbedürfnisse ausgewählt werden.Nachstehend sind die wichtigsten Anwendungen ausgewählt..
|
| Material des Werkstücks |
Zulassung |
Korngröße (um) |
Eigenschaften |
Anwendung |
| N |
PD10E |
10 |
PD10E ist die universelle Qualität auf dem Markt und die erste Wahl für viele Anwendungen, bei denen eine ausgeglichene Festigkeit und Verschleißbeständigkeit erforderlich sind. |
Diese Klasse wird häufig für die Veredelung von Nichteisen verwendet.Graphit usw.. |
| PD32E |
2 ~ 30 |
PD32E weist eine einzigartige Kombination aus Verschleißbeständigkeit, Kantenfestigkeit und Kantenqualität auf. Es enthält eine sorgfältig ausgewählte Mischung aus Mikrondiamanten (zwischen 2 - 30 um).Die Kombination dieser Partikelgrößen und eines speziell entwickelten Hochdrucksinterungsprozesses erzeugt eine Struktur mit extremer Abriebfestigkeit und guter Wärmestabilität. |
Zu den Anwendungsbereichen gehören die Bearbeitung von abrasiven Werkstücken wie MMC, hochsilikonierten Aluminiumlegierungen sowie die Bearbeitung von Karbid, Hartkautschuk, Graphit und anderen Materialien. |
Anwendungsfallstudien und Worldia-Empfehlungen
|
Werkstück: integriertes Wärmeventil
Pumpe
Material: Aluminiumlegierung
Spindel: Einfachspindel
Höchstgeschwindigkeit: 16000 RPM
Anlage: BT40
Oberflächenveredelung: Ra0.8
|
|
Werkstück: Akkufach
Material: Aluminiumlegierung
Spindel: Einfachspindel
Höchstgeschwindigkeit: 16000 RPM
Adapter: HSK63A
Oberflächenveredelung: Ra2.5
|
|
Werkstück: Zylinderblock
Material: Aluminiumlegierung + Grauguss
Spindel: Einfachspindel
Höchstgeschwindigkeit:12000 RPM
Adapter: HSK63
Verarbeitungsart: Oberflächenfräsen
Bearbeitungszeit:1
Oberflächenbeschichtung: Ra10
|
|
Werkstück: Zylinderblock
Material: HT280
Adapter: HSK100
Härte: HB200-275
Verarbeitung: Bodenfläche
Verarbeitungsart: Fräsen
Bearbeitungszeit:1
Oberflächenbeschichtung: Ra3.2
|
Worldia Dienstleistungen
| Technologieberatung und Werkzeugkonstruktion |
Nach sorgfältiger Untersuchung Ihrer Anforderungen schlagen unsere Ingenieure die effizienteste
Wenn nötig, entwerfen Sie Werkzeuge genau nach Ihren Bedürfnissen. |
| Werkzeugmontage und Einrichtung |
Auf Wunsch stellen wir die Schneidmaschinen mit Einbauteilen zusammen und passen sie vor der Lieferung an |
| Einfügen von Neutyping und Wiederholung |
Wir bieten eine Umschlagung auf die gleiche Einfügegröße an, die sich zu attraktiven Konditionen überlappt. |
