Produktdetails:
|
| Name: | FMP-BE Schalenschleifmaschinen - Feinschmelz | Schnittmaterial: | PCD/PCBN |
|---|---|---|---|
| Max. DOC/Ap (mm): | 11 | Einsatz-Art: | BEHW1204 |
| Standard-Schneidendurchmesser (mm): | 40 bis 250 | Schneidermaterial: | 40 - 63: Stahl 80 - 250: Aluminium + Stahl |
| Vorteile: | Hochgeschwindigkeitsschneiden mit höchster Präzision und geringstem Gewicht | ||
| Hervorheben: | FMP-BE-Schalenfräsmaschine,PCD-PCBN-Fräswerkzeuge für Schulterfräsmaschinen |
||
FMP-BE Schalenmaschine zum Fräsen von Gesicht und Schulter BEHW1204 PCD-PCBN-Fräswerkzeuge

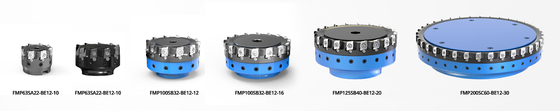

| Spezifikation | Inventar | D | D1 | D2 | D3 | L | Ap max | Z | Weigerung | maximaler Drehzahl pro Sekunde | Material |
| Die in Absatz 1 genannte Angabe ist nicht anwendbar. | 040401060013 | 40 | 16 | 36 | - Ich weiß. | 40 | 11 | 6 | 0.36 | 40000 | Stahl |
| Die Angabe des Zulassungsdatums ist in Anhang I der Verordnung (EG) Nr. 765/2008 zu finden. | 040401060005 | 50 | 22 | 45 | - Ich weiß. | 40 | 11 | 8 | 0.55 | 35100 | Stahl |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | - Ich weiß. | 40 | 11 | 10 | 0.75 | 30200 | Stahl |
| FMP080SA27-BE12-12 | (040401060007) | 80 | 27 | 50 | - Ich weiß. | 50 | 11 | 12 | 0.96 | 27500 | Stahl+Auminium |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | - Ich weiß. | 50 | 11 | 16 | 1.45 | 23800 | Stahl+Auminium |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | - Ich weiß. | 63 | 11 | 20 | 2.40 | 19100 | Stahl+Auminium |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | Stahl+Auminium |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | Stahl+Auminium |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | Stahl+Auminium |
| Maschinen, die mit Ersatzteilen, jedoch ohne Einbauteile, montiert geliefert werden, dynamisch auf G2,5 bei 25000 Drehzahlen ausgeglichen: mm | |||||||||||
|

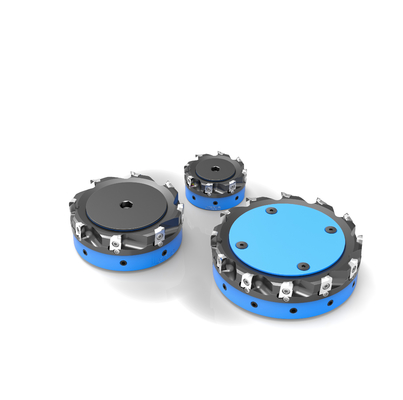

Worldia FMP-BE FräsmaschinenSie wurden für die Hochgeschwindigkeitsbearbeitung von Leichtmetall auch in kleinen Bearbeitungszentren mit Präzisionsspindeln entwickelt.Anforderungen an ein geringes Gewicht, geringe Trägheit und präzise Ausgleichsfähigkeit, um gleichzeitig eine hohe Spindelbeschleunigung, hohe Festigkeit und Verschleißfestigkeit zu ermöglichen.Schneidmaschinen mit einem Durchmesser von 80 bis 160 mm können an demselben Adapter montiert werden., wobei beispielsweise das Gewicht eines Schneiders mit Durchmesser von 160 mm mit BT30-Adapter 3 kg nicht übersteigt.
|
|

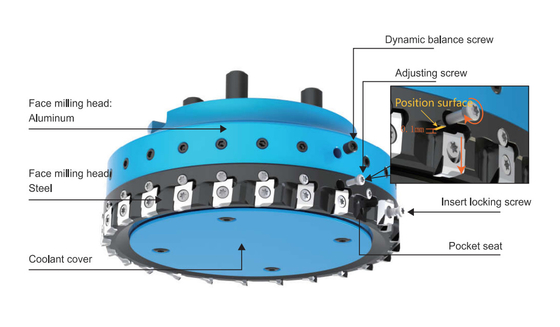

1- Aluminiumlegierung/Stahl Bimetallkonstruktion - Al Zentrum Körper für Gewichtsreduktion - Verhärteter Stahlring für hohe Steifigkeit und Verschleißbeständigkeit, daher längere Lebensdauer des Schneiders im Vergleich zu Schneidern mit Aluminiumkörpern 2. Hochpräzisions-Einsatz-Taschensitze mit 0,02 mm axaler Ausdehnung ohne Einsatzregelung 3- Standardmäßig kann jede Tasche auch auf eine axiale Ausdehnung innerhalb eines Bereichs von 0,1 mm eingestellt werden 4. BEHW Einsätze sind in einer Vielzahl von Materialien, Bleiwinkel, Wipper und Ecke Designs für viele verschiedene Anwendungen in Gesicht und Schulter Fräsen Raub und Veredelung erhältlich 5- Trennung zwischen Einsatzfläche und Schneidkante zum Schutz der Schneidkante und zur Vereinfachung der Verwendung von überlappten oder neu aufgeschlagenen Einsätzen 6Einfügungen mit 2 Schneidkanten und Wiederholungs-/Retip-Service zur Senkung der Werkzeugkosten pro Teil 7. Innenkühlmittel durch den Schneidkörper |
|
|
Das Portfolio von Worldia umfasst eine Vielzahl verschiedener PCD- und CVD-Materialien, die auf der Grundlage Ihrer spezifischen Anwendungsbedürfnisse ausgewählt werden.Nachstehend sind die wichtigsten Anwendungen ausgewählt.. |
| Material des Werkstücks | Zulassung | Korngröße (um) | Eigenschaften | Anwendung |
| N | PD10E | 10 | PD10E ist die universelle Qualität auf dem Markt und die erste Wahl für viele Anwendungen, bei denen eine ausgeglichene Festigkeit und Verschleißbeständigkeit erforderlich sind. | Diese Klasse wird häufig für die Veredelung von Nichteisen verwendet.Graphit usw.. |
| PD32E | 2 ~ 30 | PD32E weist eine einzigartige Kombination aus Verschleißbeständigkeit, Kantenfestigkeit und Kantenqualität auf. Es enthält eine sorgfältig ausgewählte Mischung aus Mikrondiamanten (zwischen 2 - 30 um).Die Kombination dieser Partikelgrößen und eines speziell entwickelten Hochdrucksinterungsprozesses erzeugt eine Struktur mit extremer Abriebfestigkeit und guter Wärmestabilität. | Zu den Anwendungsbereichen gehören die Bearbeitung von abrasiven Werkstücken wie MMC, hochsilikonierten Aluminiumlegierungen sowie die Bearbeitung von Karbid, Hartkautschuk, Graphit und anderen Materialien. |
|
Werkstück: Motorendehüllung Spindel: Einfachspindel Höchstgeschwindigkeit: 16000 RPM Anlage: BT40 |
|
Werkstück: Getriebe für Nutzfahrzeuge Spindel: Einfachspindel Höchstgeschwindigkeit: 16000 RPM Anlage: BT50 |
|
Werkstück: Zylinderkopf Material: ALSi10MgCu Spindel: Einfachspindel Höchstgeschwindigkeit: 12000 RPM Adapter: HSK63 Verarbeitungsart: Oberflächenfräsen Bearbeitungszeit: 1 Oberflächenbeschichtung: Ra3.2 |
|
Werkstück: Führungen Spindel: Einfachspindel Höchstgeschwindigkeit: 8000 RPM Oberflächenveredelung: Ra0.4 Härte: HB180 |
| Technologieberatung und Werkzeugkonstruktion | Nach sorgfältiger Untersuchung Ihrer Anforderungen schlagen unsere Ingenieure die effizienteste Wenn nötig, entwerfen Sie Werkzeuge genau nach Ihren Bedürfnissen. |
| Werkzeugmontage und Einrichtung | Auf Wunsch stellen wir die Schneidmaschinen mit Einbauteilen zusammen und passen sie vor der Lieferung an |
| Einfügen von Neutyping und Wiederholung | Wir bieten eine Umschlagung auf die gleiche Einfügegröße an, die sich zu attraktiven Konditionen überlappt. |
