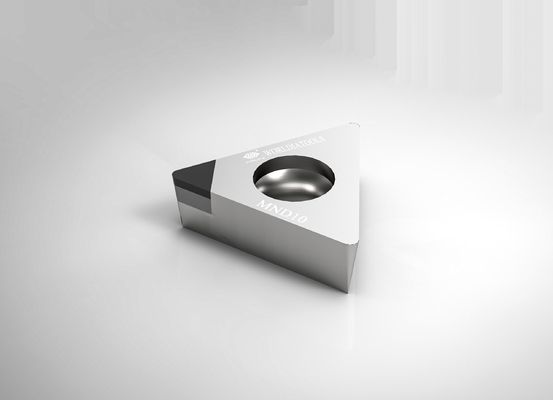

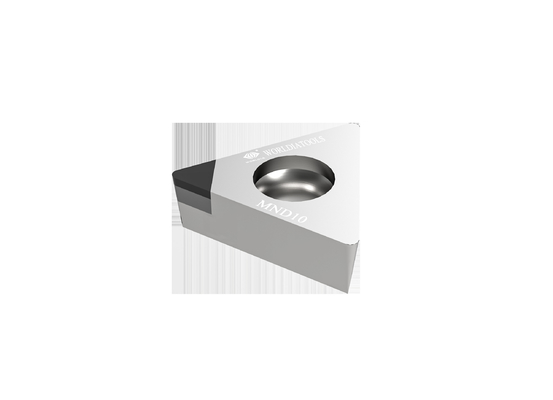

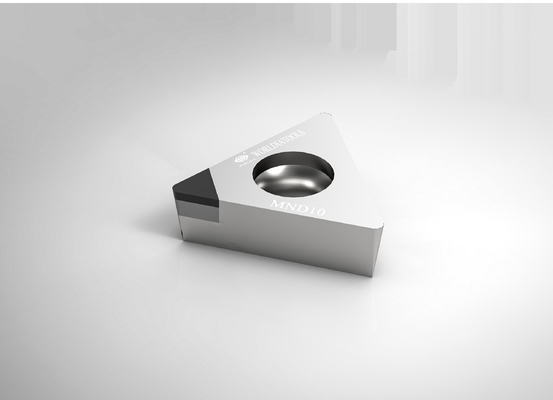

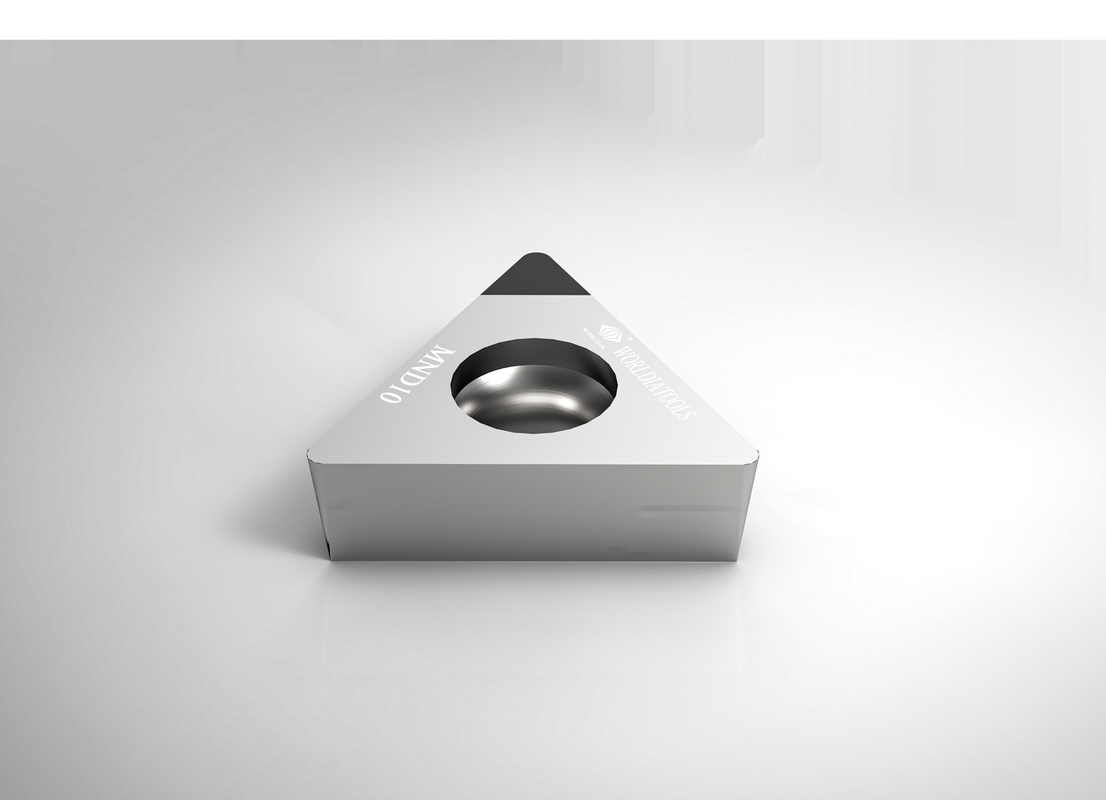

TCGW 16T308Standard-Hartmetall-Dreheinsatz PKD-Schneideinsatz für NE-Werkstoffe
WORLDIA widmet der Herstellung von Standard-Superhart-Schneidwerkzeugen besondere Aufmerksamkeit.
Und wir haben eine enorme Menge an technischen Innovationen in Design und Fertigung gemacht
PCBN/PCD/CVD-Einsätze und verwandte Produkte.
Beschreibung:
"ManaNova" ist eine Untermarke von Worldia, die sich auf die High-End-Standardserie konzentriert.
ManaNova ist ein Konzept, das in der Sicht der Endbenutzer steht, die wir strikt auswählen
PCD- und PCBN-Materialien für die universelle Schneidwirkung.
Das entscheidende Merkmal von ManaNova ist die einfache Auswahl und die schnelle Lieferung.
Material:
Polykristalliner Diamant (PCD)
1. Reduzieren Sie Ihre Werkzeugkosten erheblich
2. Für die Bearbeitung von Nichteisenmetallen
Polykristallines kubisches Bornitrid (CBN)
1. Mit einer ausgezeichneten Heißhärte
2.Gute Zähigkeit und Temperaturwechselbeständigkeit.
3. Für gehärteten Stahl, Gusseisen, Sintereisen sowie die Bearbeitung von pulvermetallurgischen Komponenten
Hauptprodukte:
PCBN-Einsatz eignet sich für die Bearbeitung von gehärtetem Stahl, Grauguss, Sphäroguss und Pulvermetallurgie.
Die speziell beschichtete PCBN-Wendeplatte eignet sich für kontinuierliches bis stark unterbrochenes Schneiden von gehärtetem Stahl
und hat eine hervorragende universelle Leistung.
PKD-Einsatz (MND10-Material) eignet sich für die Grob- und Endbearbeitung von Aluminiumlegierungen und anderen nichtmetallischen Materialien.
Insbesondere der PKD-Spänebrechereinsatz wird hauptsächlich verwendet, um das Problem der Spanumwicklung während der Bearbeitung zu lösen, und er hat eine hervorragende Leistung!
Vorteile:
· Universell
· Einfache Auswahl
· Schnelle Lieferung
Service:
· Online-Shop-Service
· Lokale Vertriebsunterstützung
· Technischer Support
Anwendung:
| MND10 |
Geeignet zum Schneiden von NE-Materialien wie Aluminiumlegierungen usw. |
PKD-Werkzeuge sind auf Nichteisenmaterialien wie Aluminium mit hohem Siliziumgehalt, Metallmatrix-Verbundwerkstoffe (MMC) und kohlefaserverstärkte Kunststoffe (CFK) beschränkt.
PKD mit Flutkühlung kann auch in Titan-Superfinish-Anwendungen eingesetzt werden. |
| ·Aluminium und Aluminiumlegierungen |
| ·Kupfer-, Messing- und Bronzelegierungen |
| ·Zink- und Magnesiumlegierungen |
| ·Kohlefaser |
| ·Epoxidharze |
| ·Kunststoffe |
| ·Glasfaserverbundwerkstoffe |
| ·Graphit-Verbundwerkstoffe |
Spezifikation:
| Winkel |
Maße |
Klasse |
| ANSI-Code |
ISO-Code |
Tipps |
IC
mm |
S
mm |
R
mm |
Φd
mm |
LE
mm |
MND
10 |
| TCGW 1.81.50.5 |
TCGW 090202 |
1N |
5.56 |
2.38 |
0,2 |
2.4 |
2.5 |
√ |
| TCGW 1.81.51 |
TCGW 090204 |
1N |
5.56 |
2.38 |
0,4 |
2.4 |
2.5 |
√ |
| |
| TCGW 220.5 |
TCGW 110302 |
1N |
6.35 |
3.18 |
0,2 |
2.8 |
2.5 |
√ |
| TCGW 221 |
TCGW 110304 |
1N |
6.35 |
3.18 |
0,4 |
2.8 |
2.5 |
√ |
| TCGW 222 |
TCGW 110308 |
1N |
6.35 |
3.18 |
0,8 |
2.8 |
2.5 |
√ |
| |
| TCGW 32.51 |
TCGW 16T304 |
1N |
9.525 |
3,97 |
0,4 |
4.4 |
2.5 |
√ |
| TCGW 32.52 |
TCGW 16T308 |
1N |
9.525 |
3,97 |
0,8 |
4.4 |
2.5 |
√ |
| |
| L-TCGW 32.50.5 |
L-TCGW 16T302 |
2N |
9.525 |
3,97 |
0,2 |
4.4 |
16.2 |
√ |
| L-TCGW 32.51 |
L-TCGW 16T304 |
2N |
9.525 |
3,97 |
0,4 |
4.4 |
15.9 |
√ |
| L-TCGW 32.52 |
L-TCGW 16T308 |
2N |
9.525 |
3,97 |
0,8 |
4.4 |
15.3 |
√ |
| |
| F-VBGW 1.81.51 |
F-VBGW 090204 |
3N |
5.56 |
2.38 |
0,4 |
2.4 |
9 |
√ |
| Vorschubempfehlung |
| Nasenradius (mm) |
Ra ähm |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Vorschub f (mm/U)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
